Konštrukcíe LC Alfa

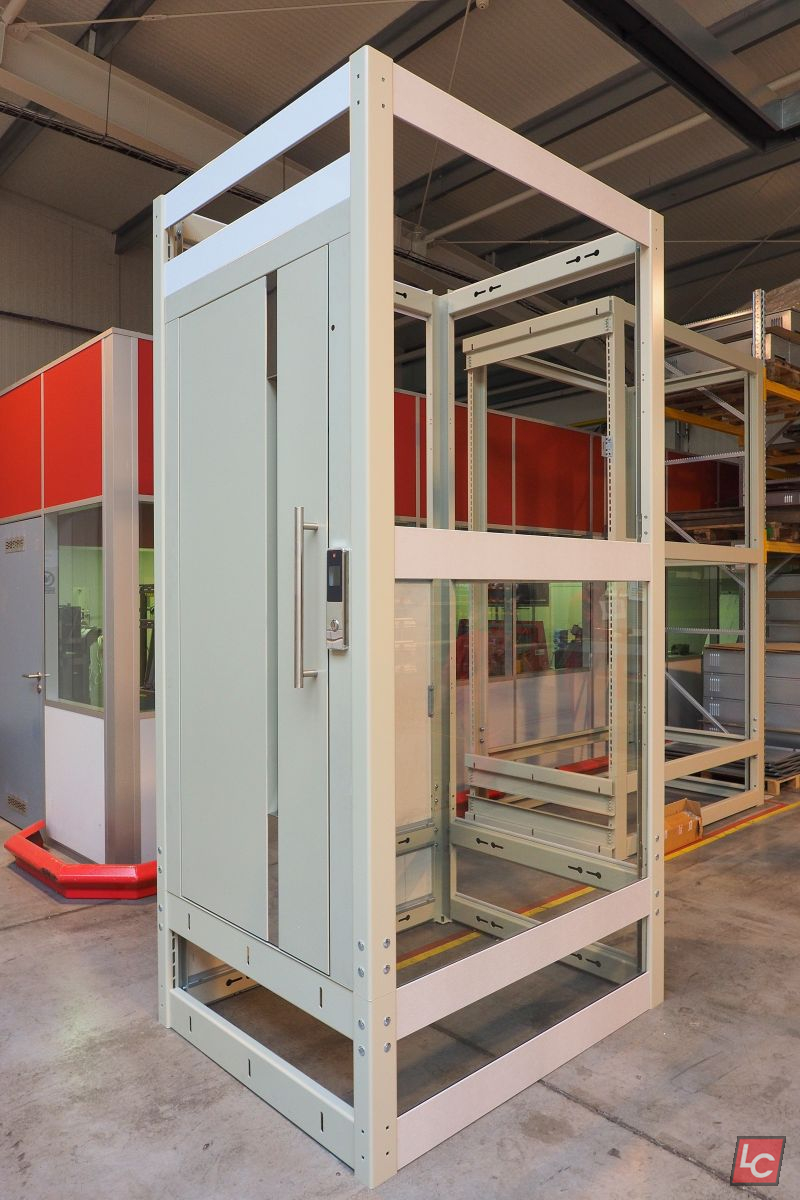

 Montované konštrukcie šachiet výťahov LC Alfa A1 a A2 - pre výťahy do 650kg



Hlavné prednosti montovanej konštrukcie LC Alfa:

  • Nadčasový design konštrukcie

  • Certifikovaná výroba podľa ČSN EN 1090-1+A1, ČSN EN 1090-2

  • Jednoduchá a rýchla montáž bez svárania na mieste inštalácie

  • Žiadné brúsenie a hluk pri montáži

  • Dodané ako stavebnica s veĺkou presnosťou jednotlivých dielov


Prevedenie konštrukcie

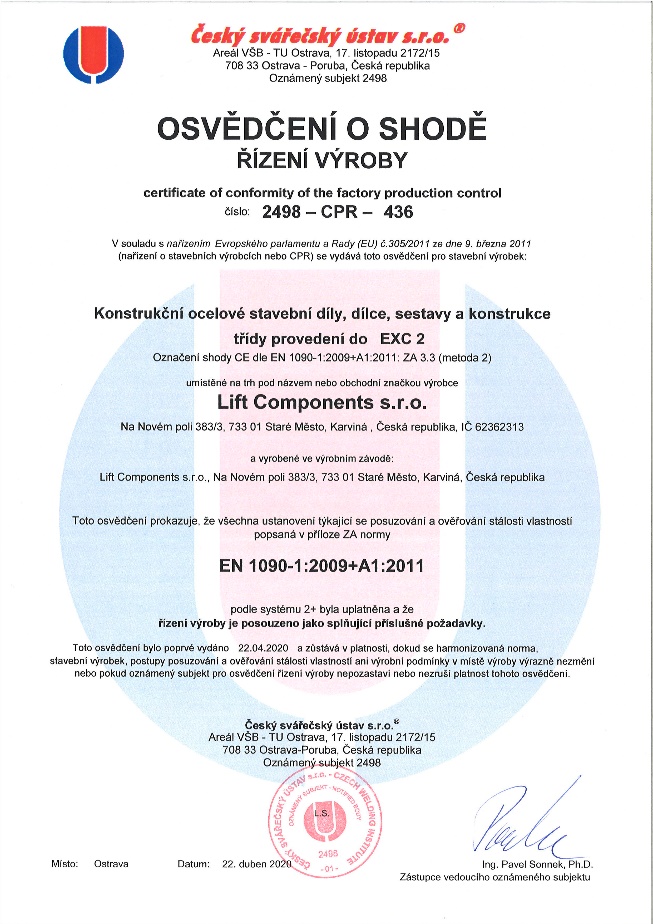

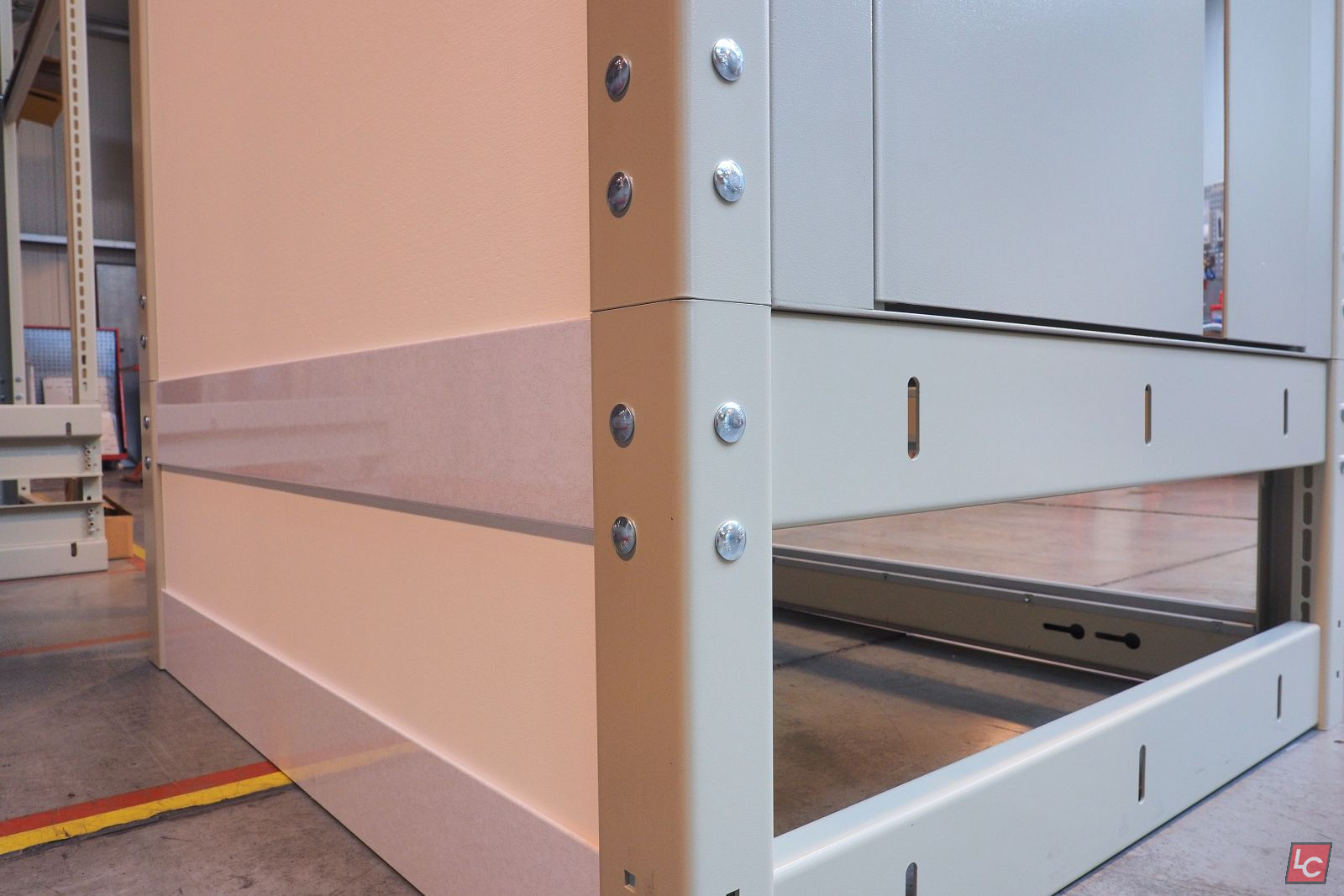

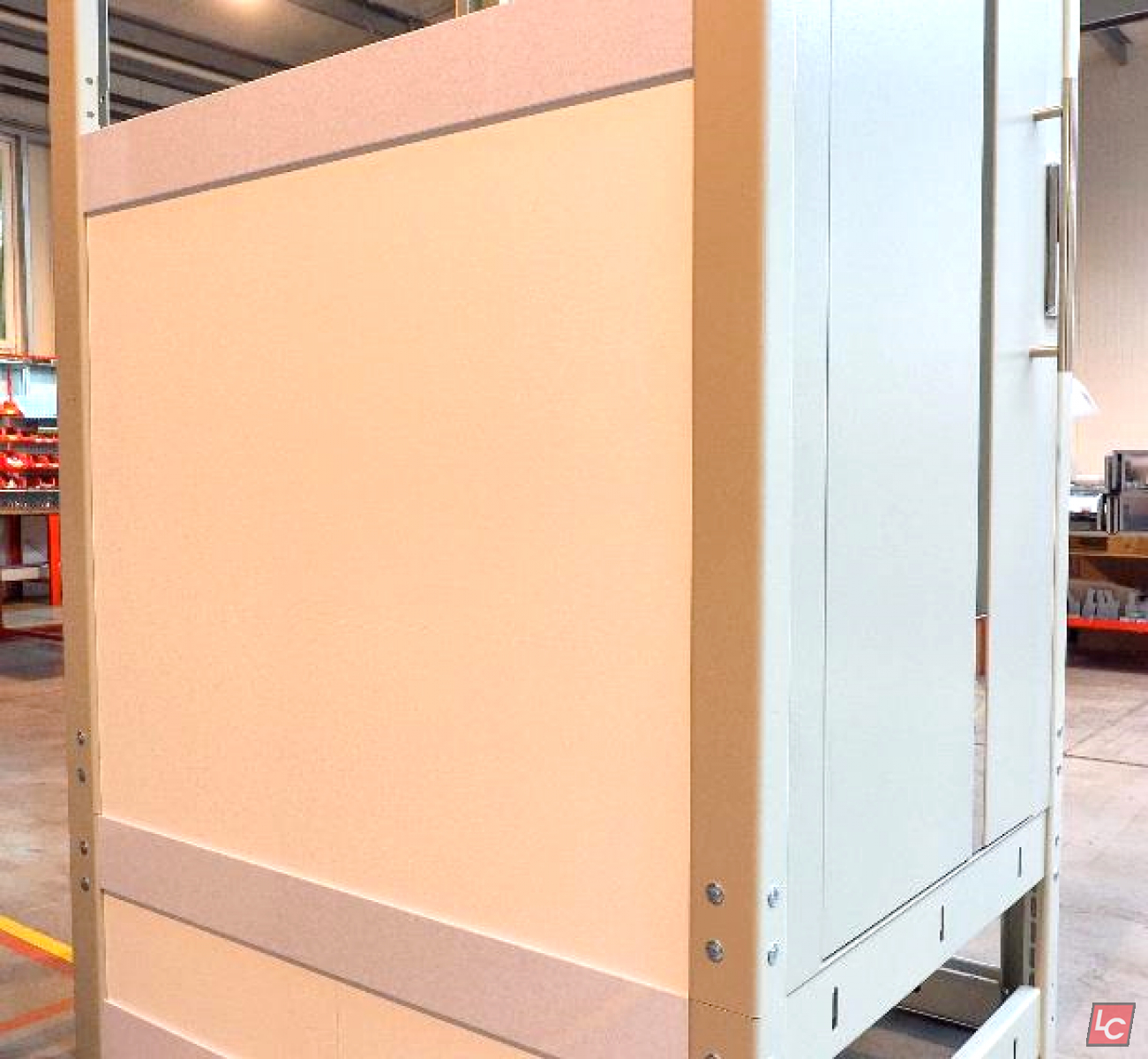

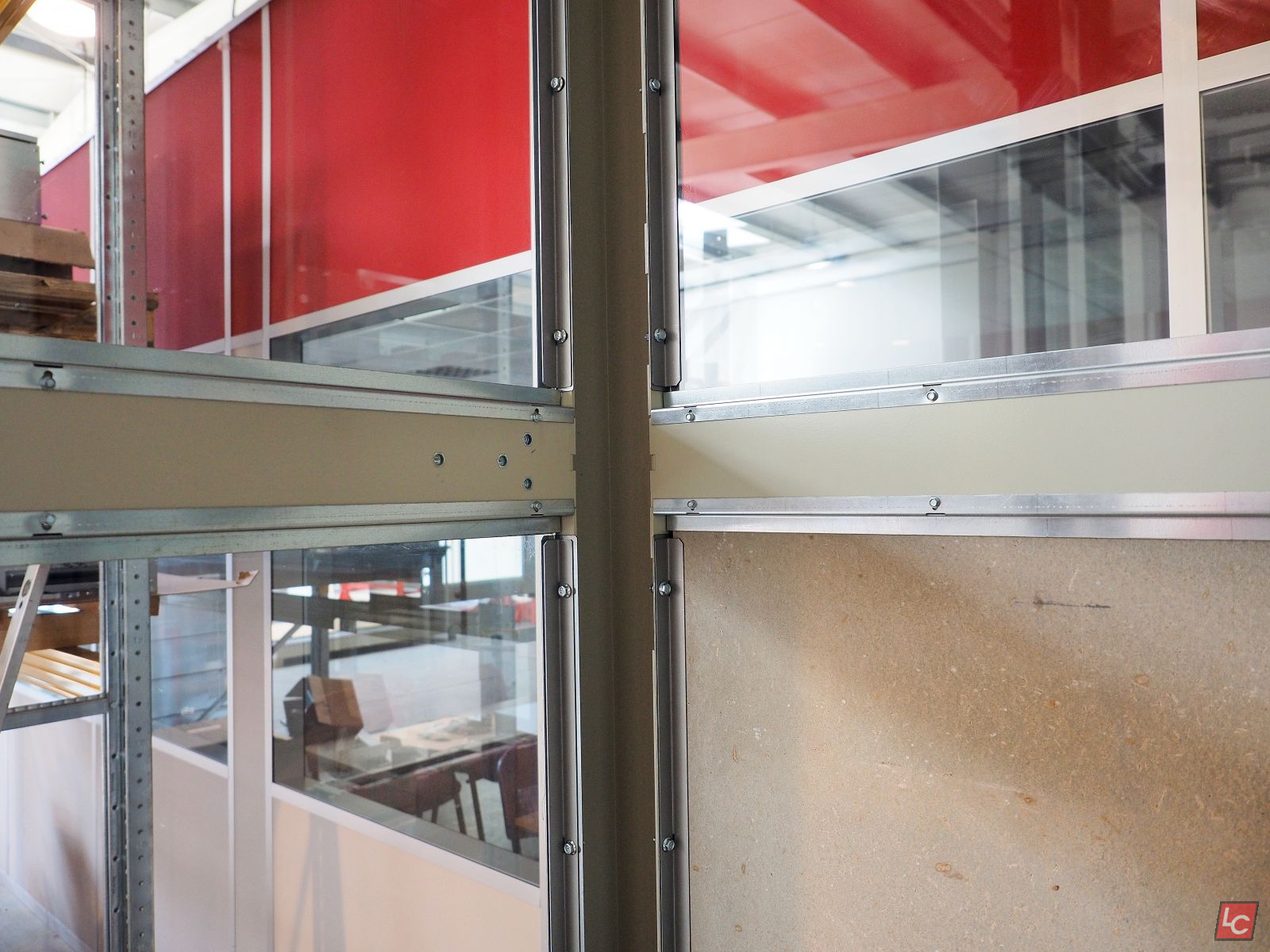

  • Certifikovaná (certifikát č. 2498-CPR-436), celkovo montovaná/skrutkovaná oceĺová konštrukcia z tenkostenných profilov umožňujúca prenos síl od výťahu

  • Určené pre vnútorné prostredie
  • Vyhotovenie šachty / materiál konštrukcie: EXC2 / Ocel S235JR, S355JR, otvorené ohýbané profily
  • Farebné vyhotovenie: Náter podĺa RAL / hrúbka 50 mm (štandard RAL 7032)
  • Konštrukcia kotvená v úrovni prehlbně alebo nástupišťa
  • V nástupištiach a v hlave šachty pomocou oceľových kotiev do betóna

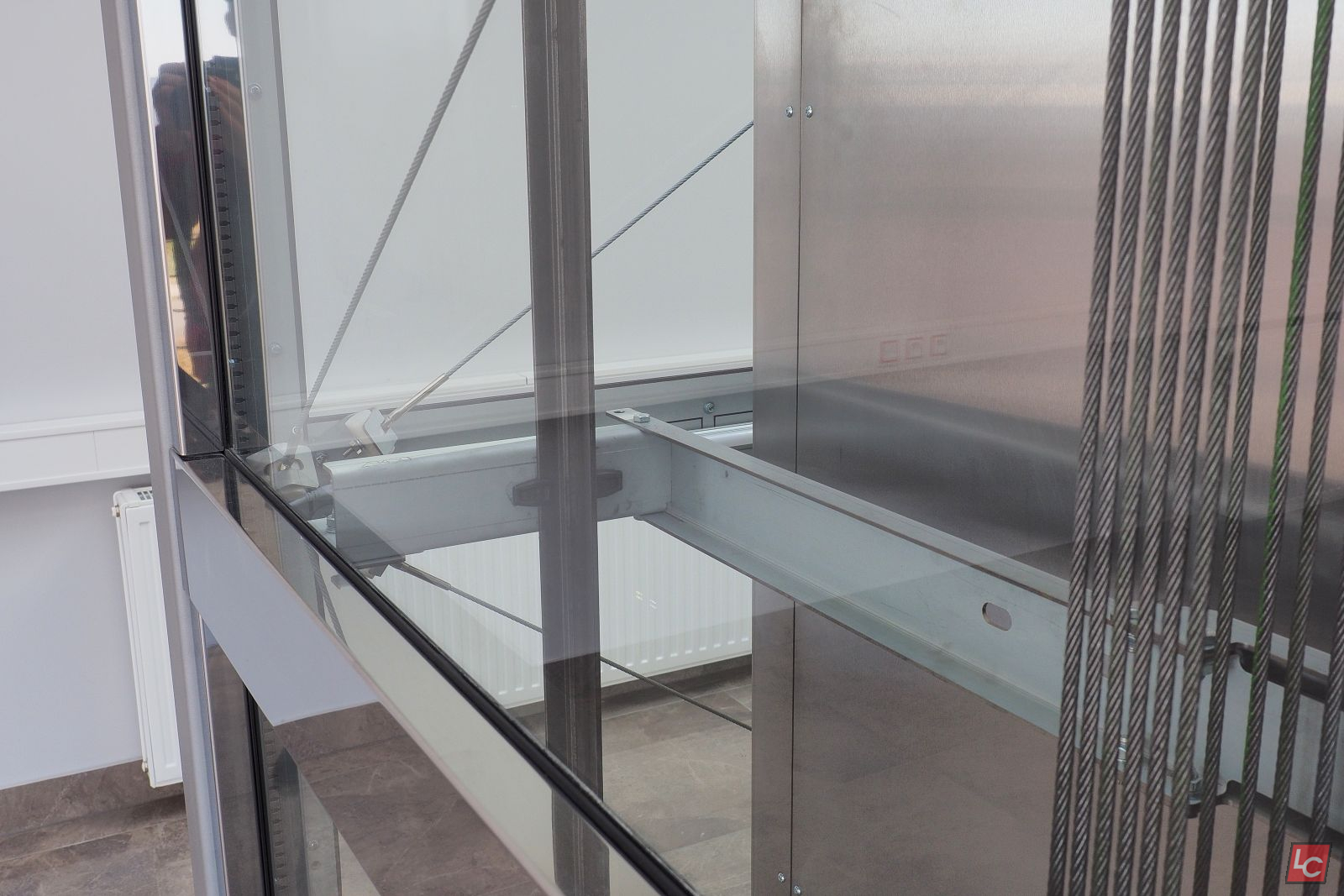

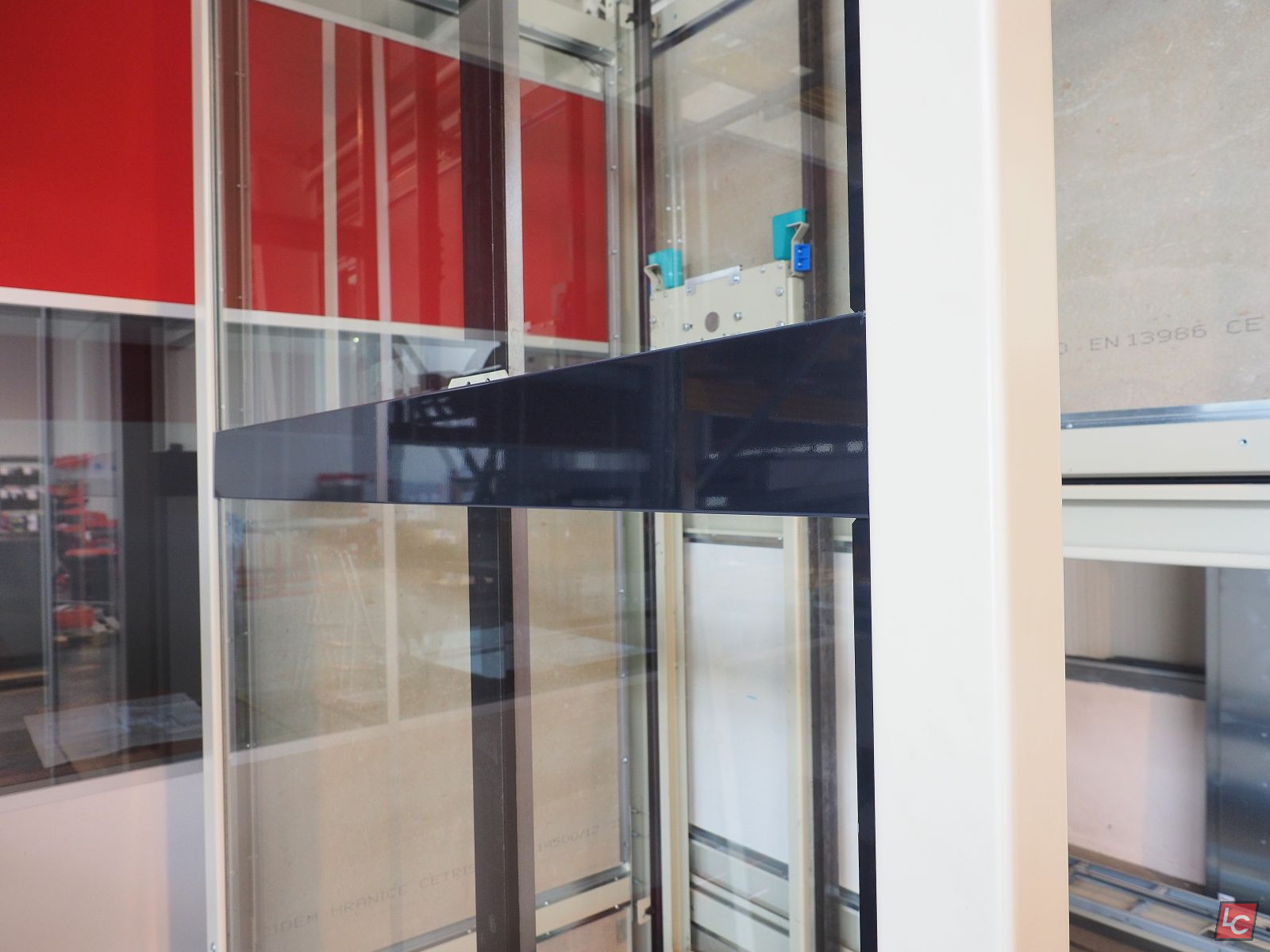

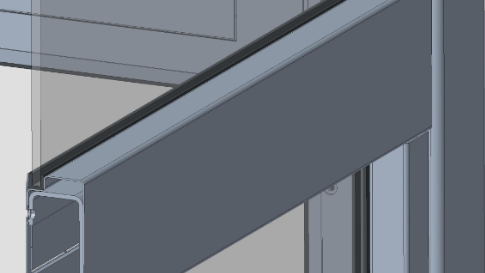

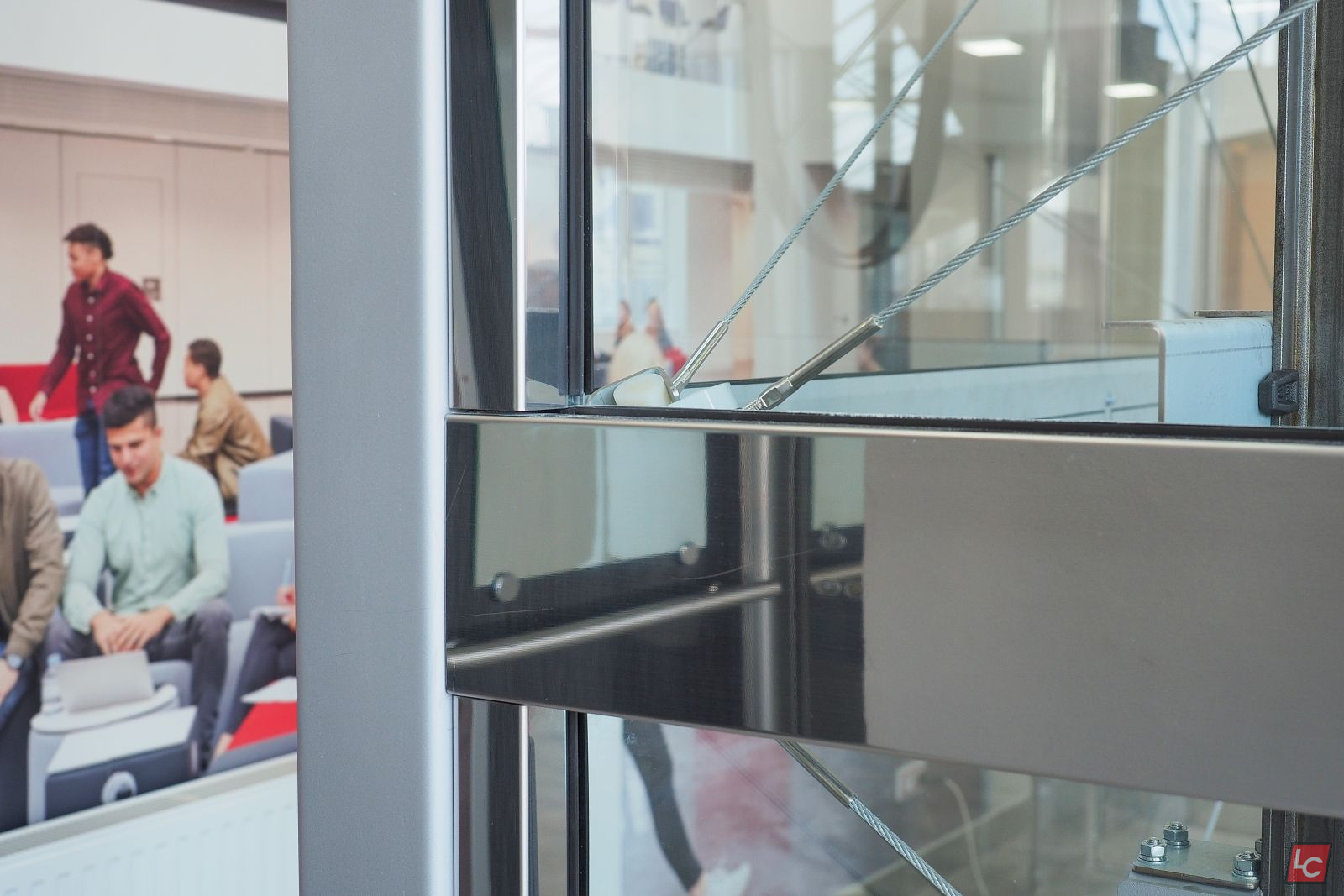

Výplň konštrukcie – LC Alfa A1

·        Výplň konštrukcie-vrstvené (laminované bezpečnostné sklo 4+4+0,76mm)

·        sklá vsadené do systému z nerezové oceli

·        jednoduchá a veľmi kompaktná inštalácia do nerezového profilu – vodorovná priečka, lakovaného  profilu – zvislý nosník konštrukcie

·        bez priznania hrany skla

·         vyhotovenie skla – čiré, farebné, pieskované

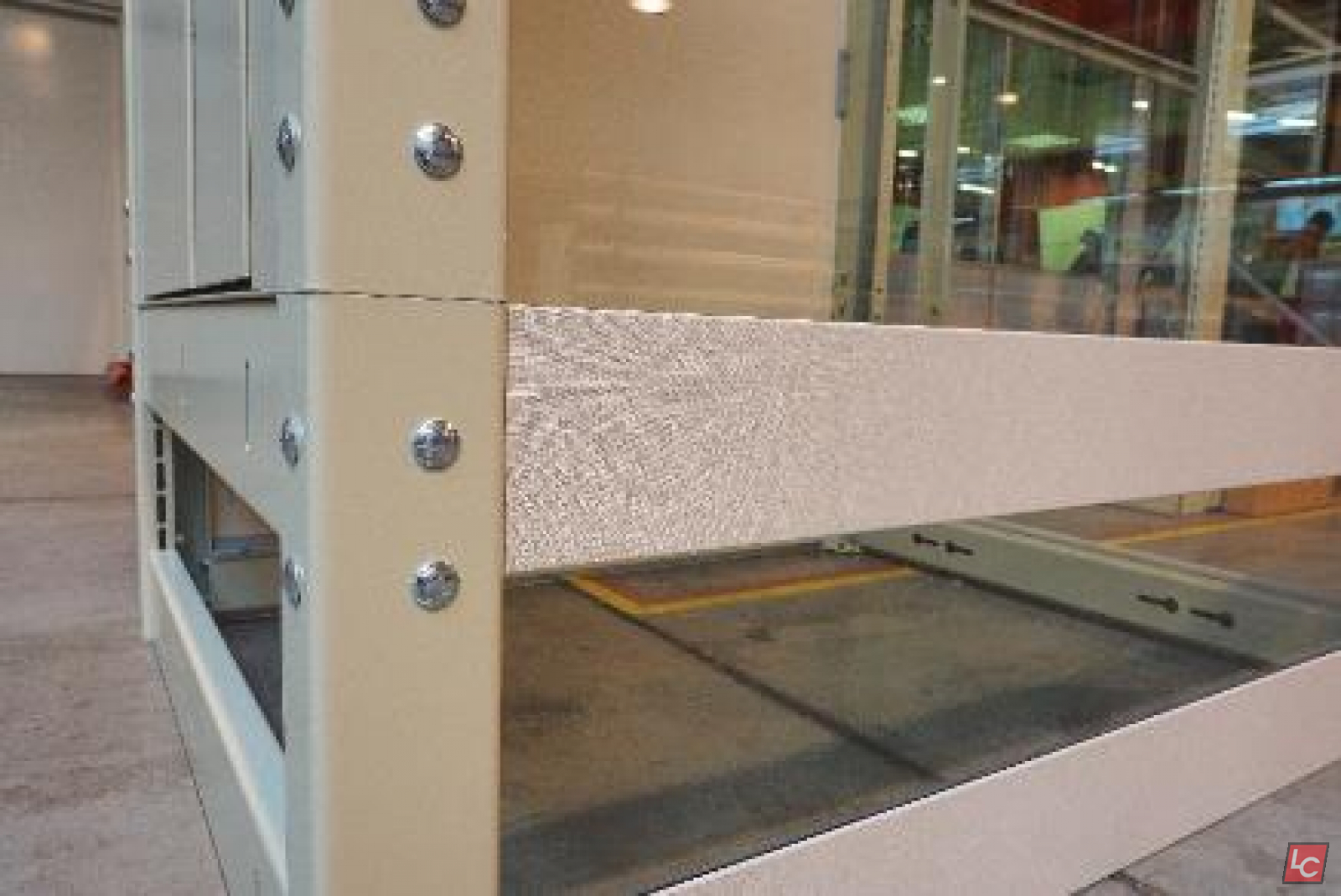

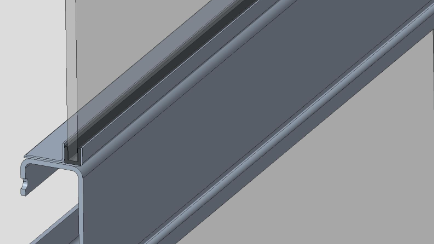

Výplň konštrukcie – LC Alfa A2

·        Výplň konštrukcie-vrstvené (laminované bezpečnostné sklo 4+4+0,76mm)

·        skla vsadené medzi profily konštrukcie

·        jednoduchá inštalácia do kotevných „L“ segmentov s priznaním hrany skla po obvode. Náter podĺa RAL

·        prevedenie skla – čiré, farbené, pieskované





Súčasť dodávky

  • Dodávka ocelovej konštrukcie podľa odsúhlaseného výkresu vyhotovenia šachty
  • Konečná prevádzková dokumentácia vrátane štatického posúdenia
  • Atesty materiálov
  • Prehlásenie o vlastnostiach výrobku podľa ČSN EN 1090-1+A1, ČSN EN 1090-2


Montáž

  • Termín dodania cca 5/6 týždňov od zamerania a podpisu kúpnej zmluvy (a podľa voĺných výrobných kapacít)
  • Doba montáže ocelovej konštrukcie 1 poschodia = 1 deň
  • Montáž výplní 3 poschodí = 1 deň

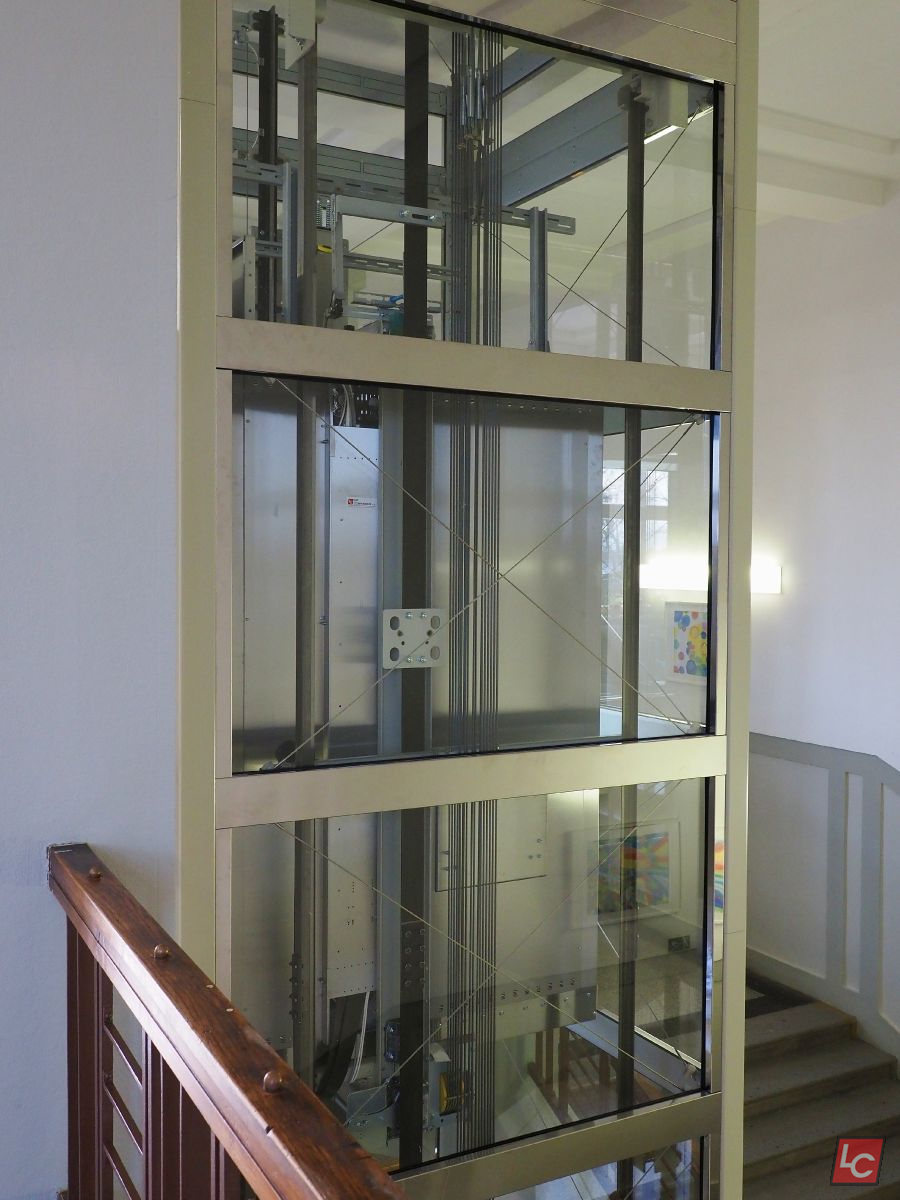

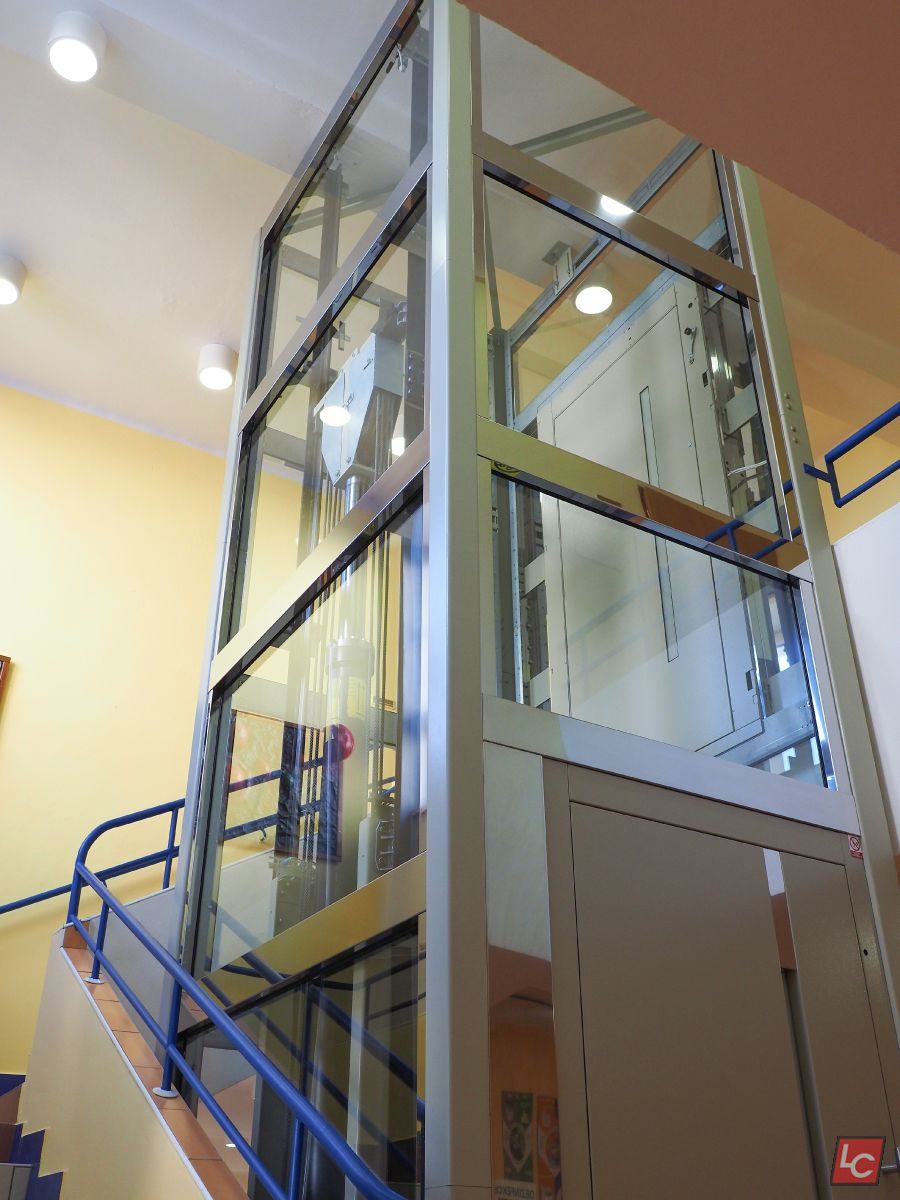

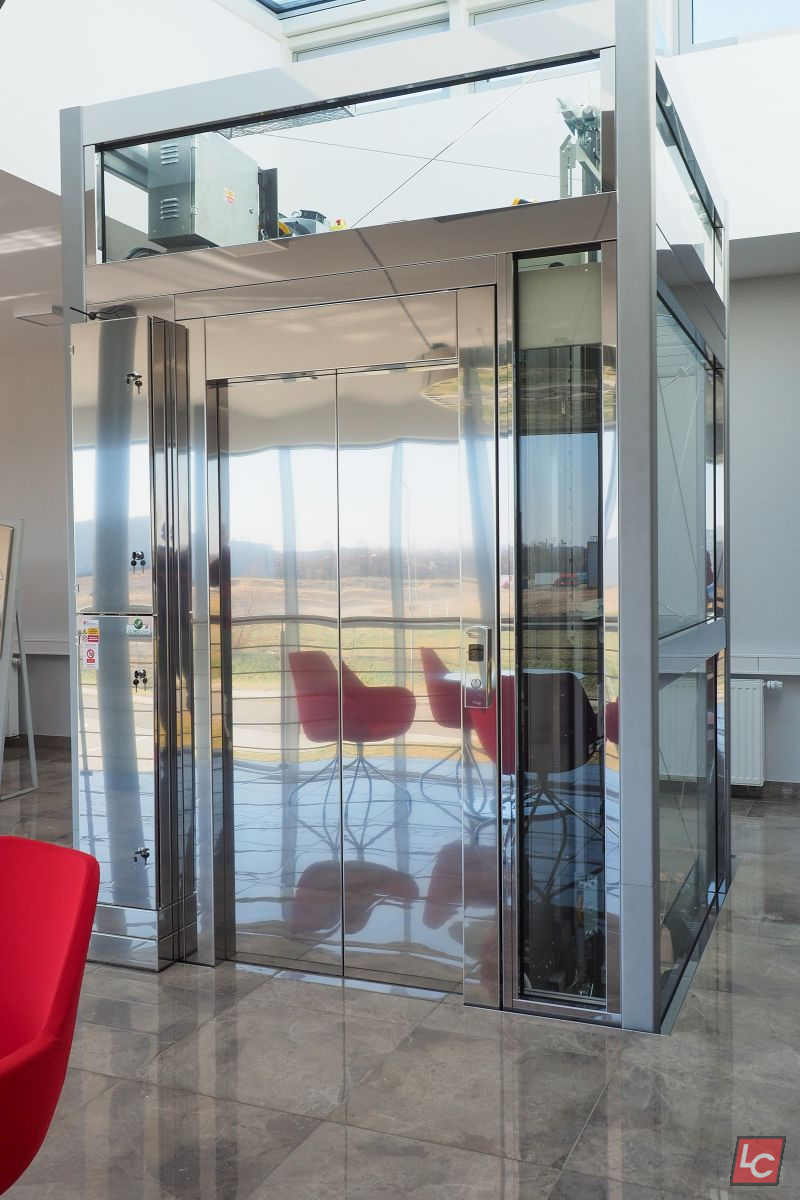

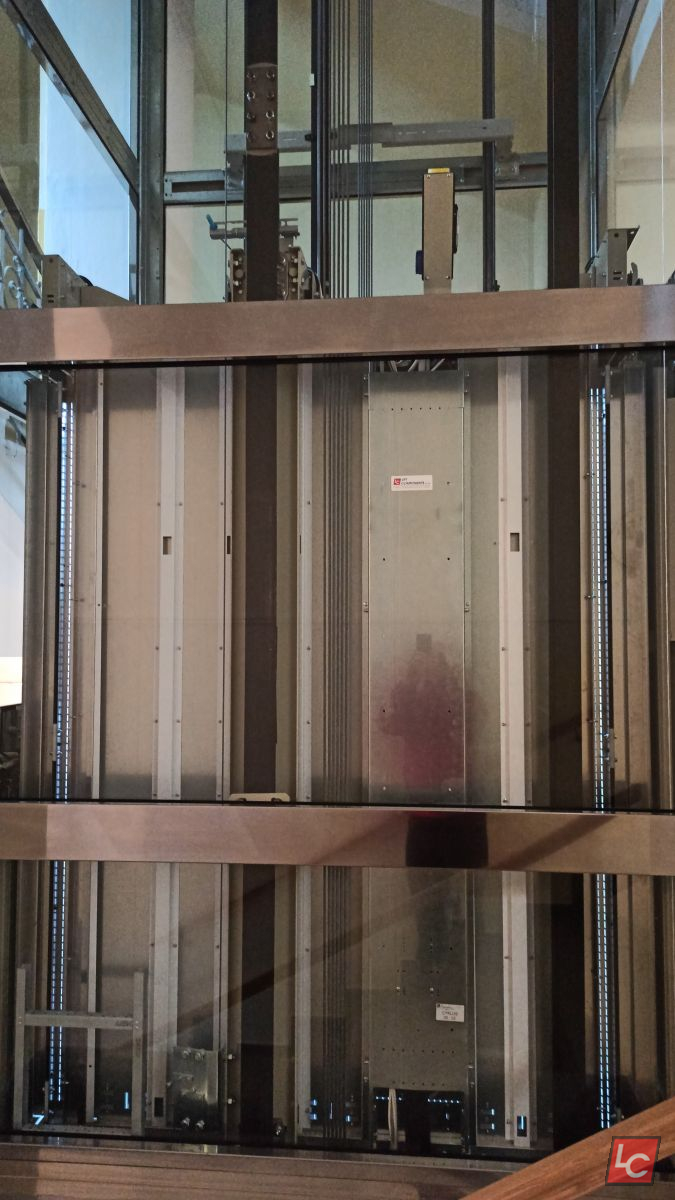

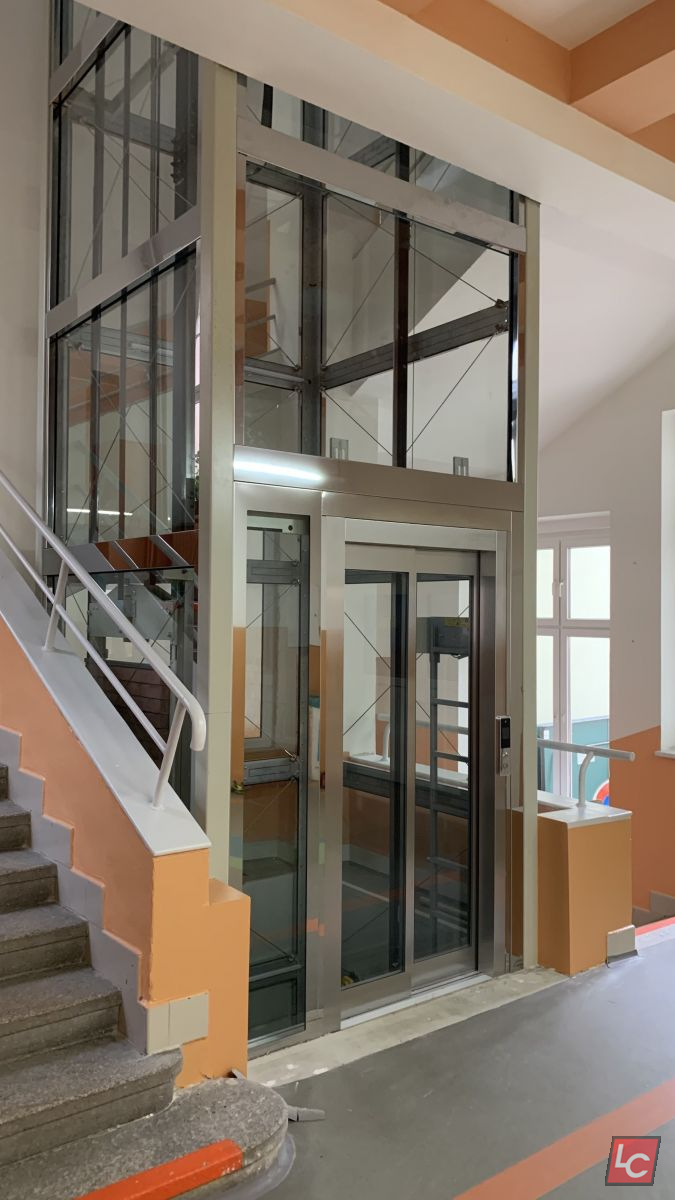

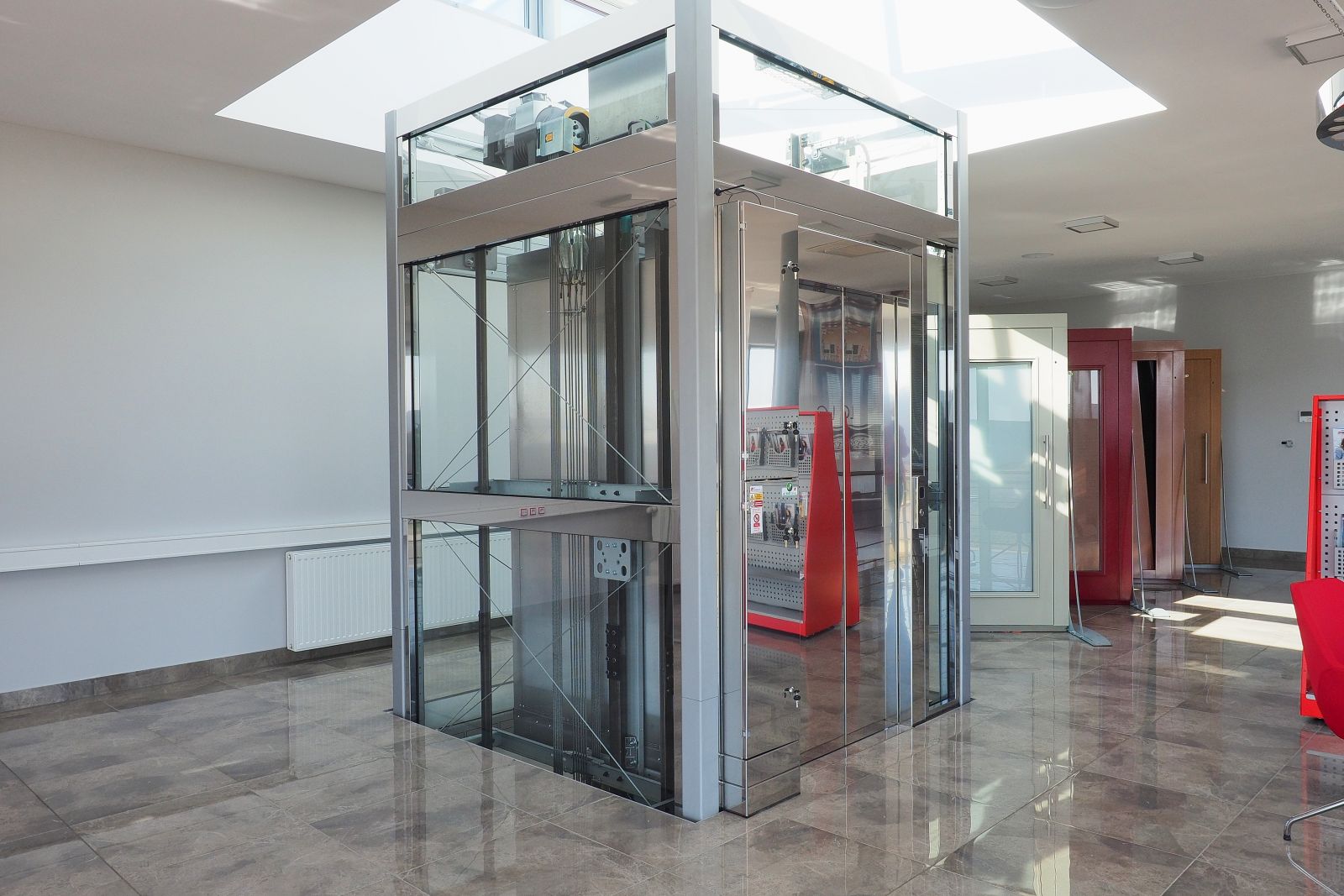

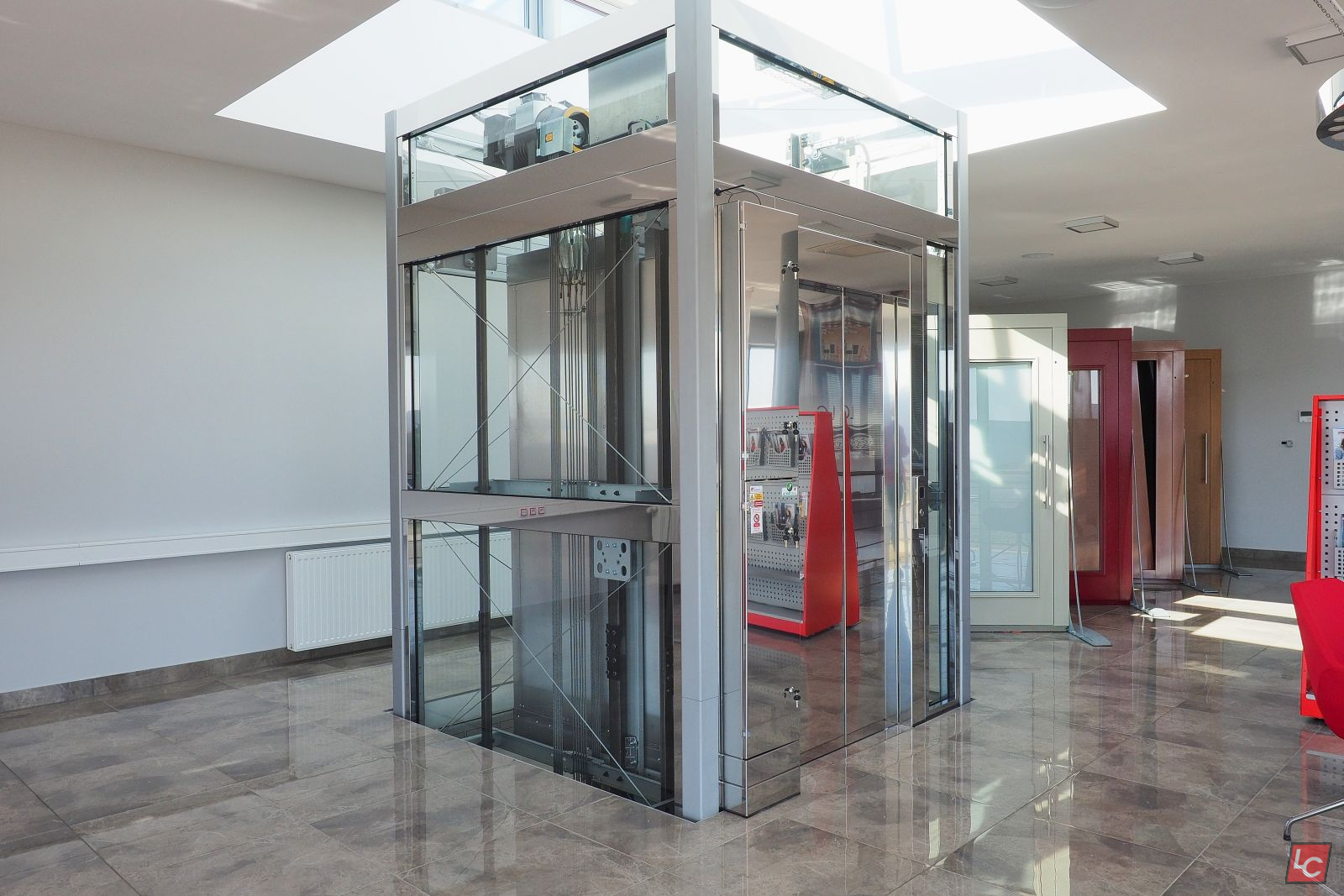

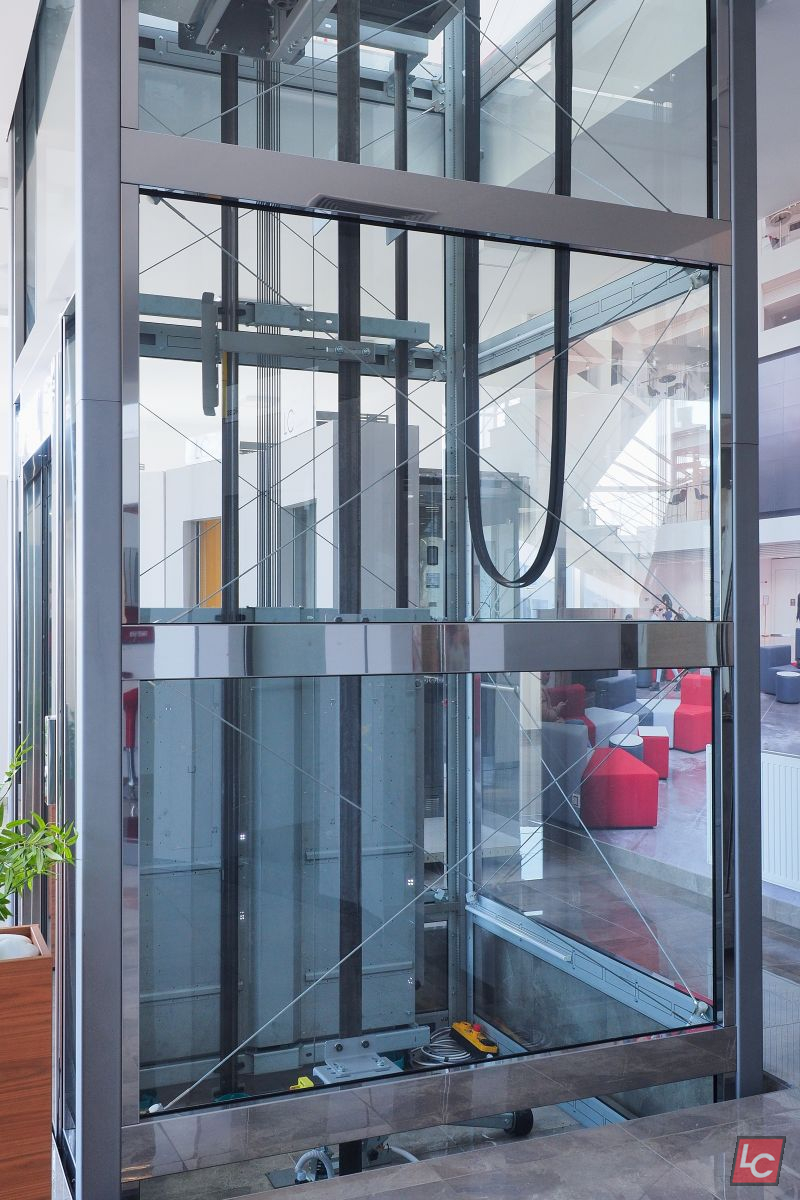

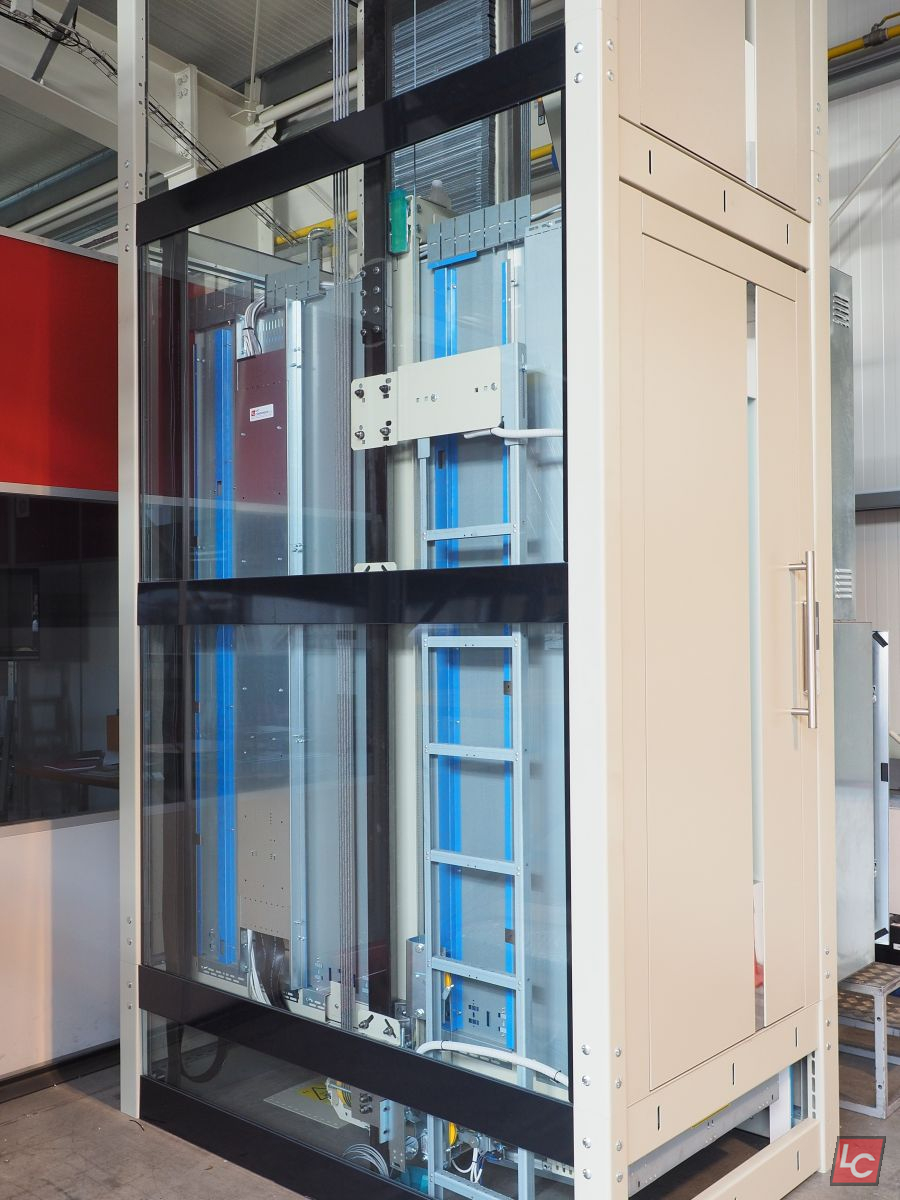

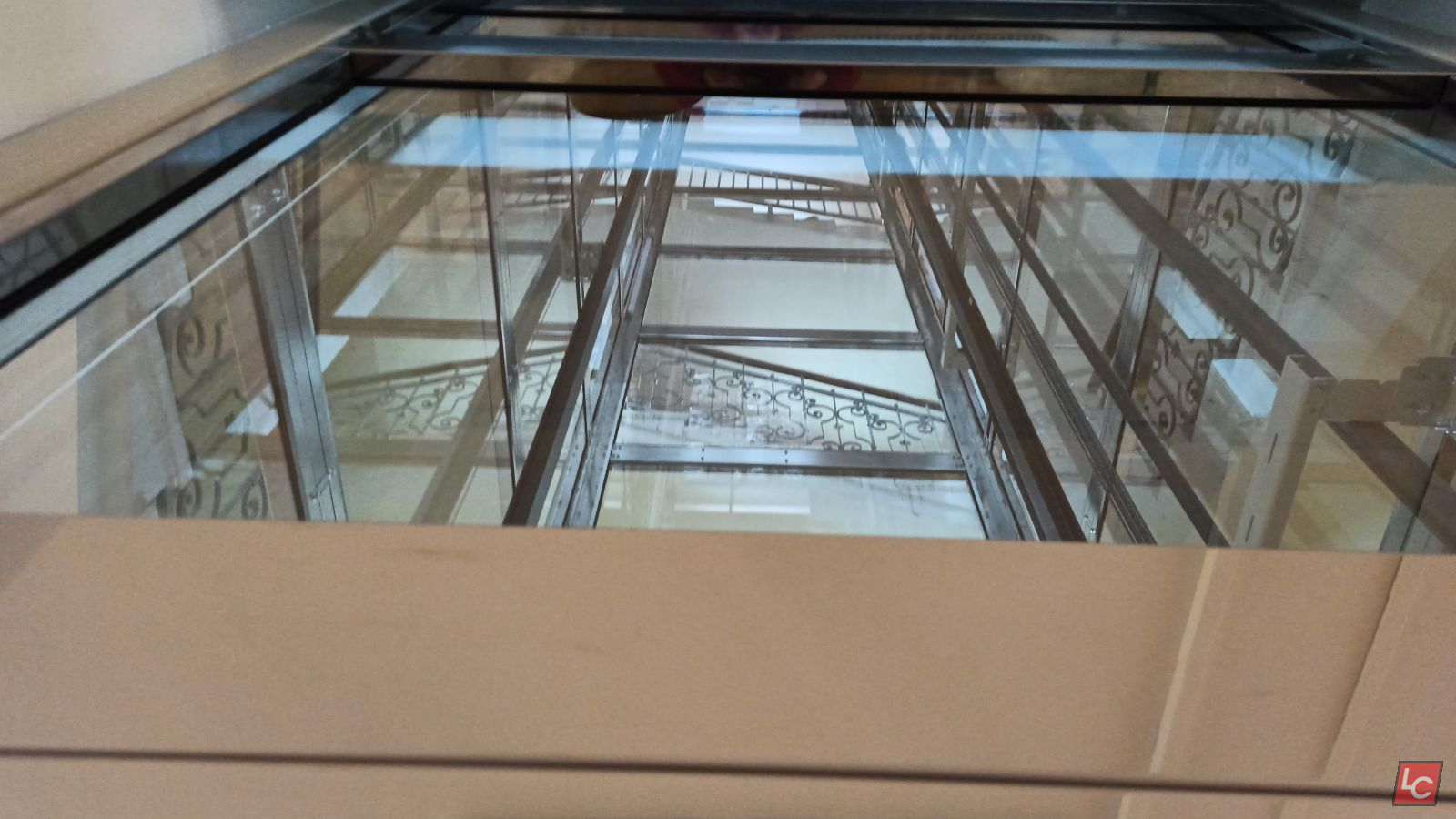

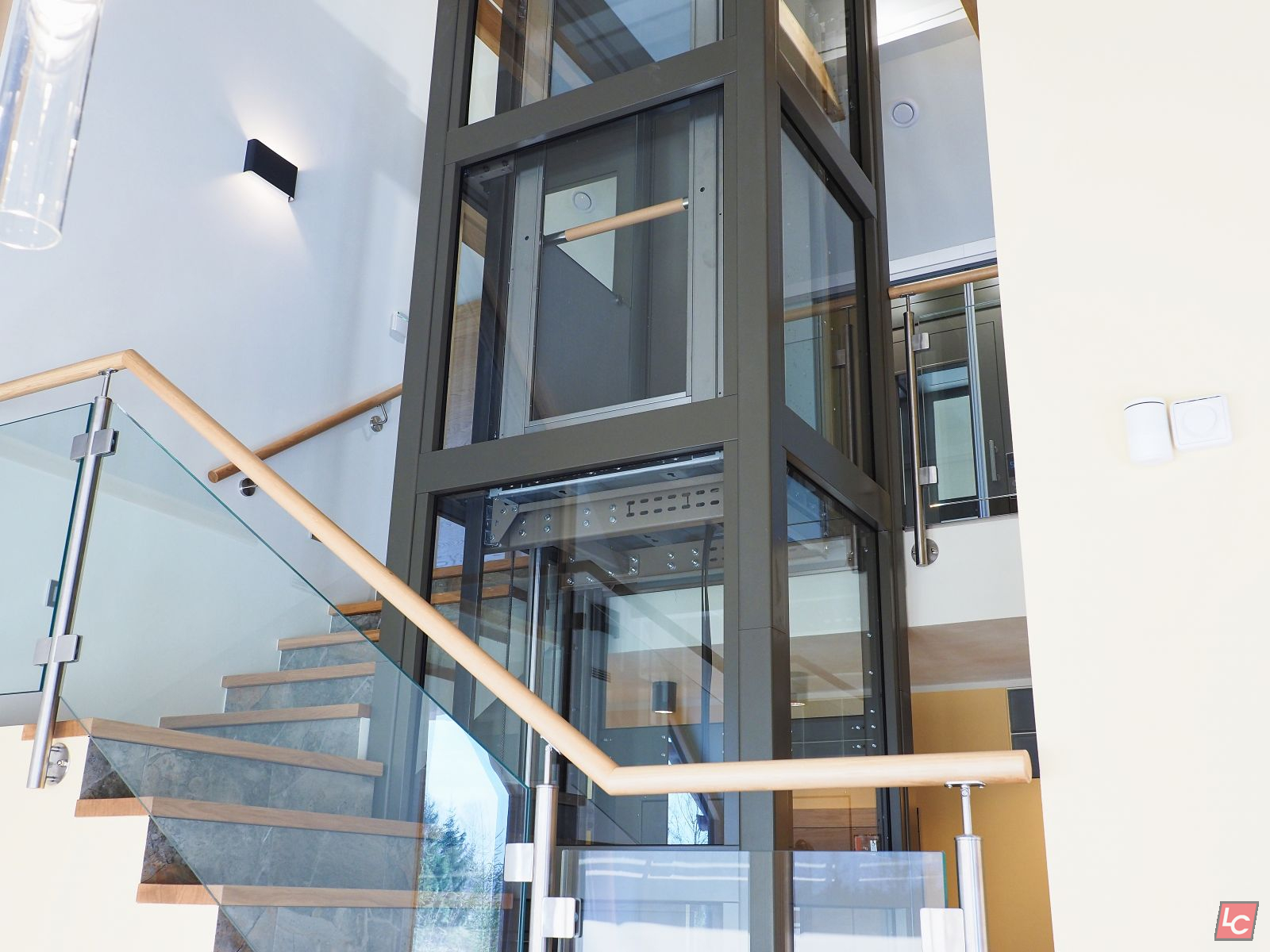

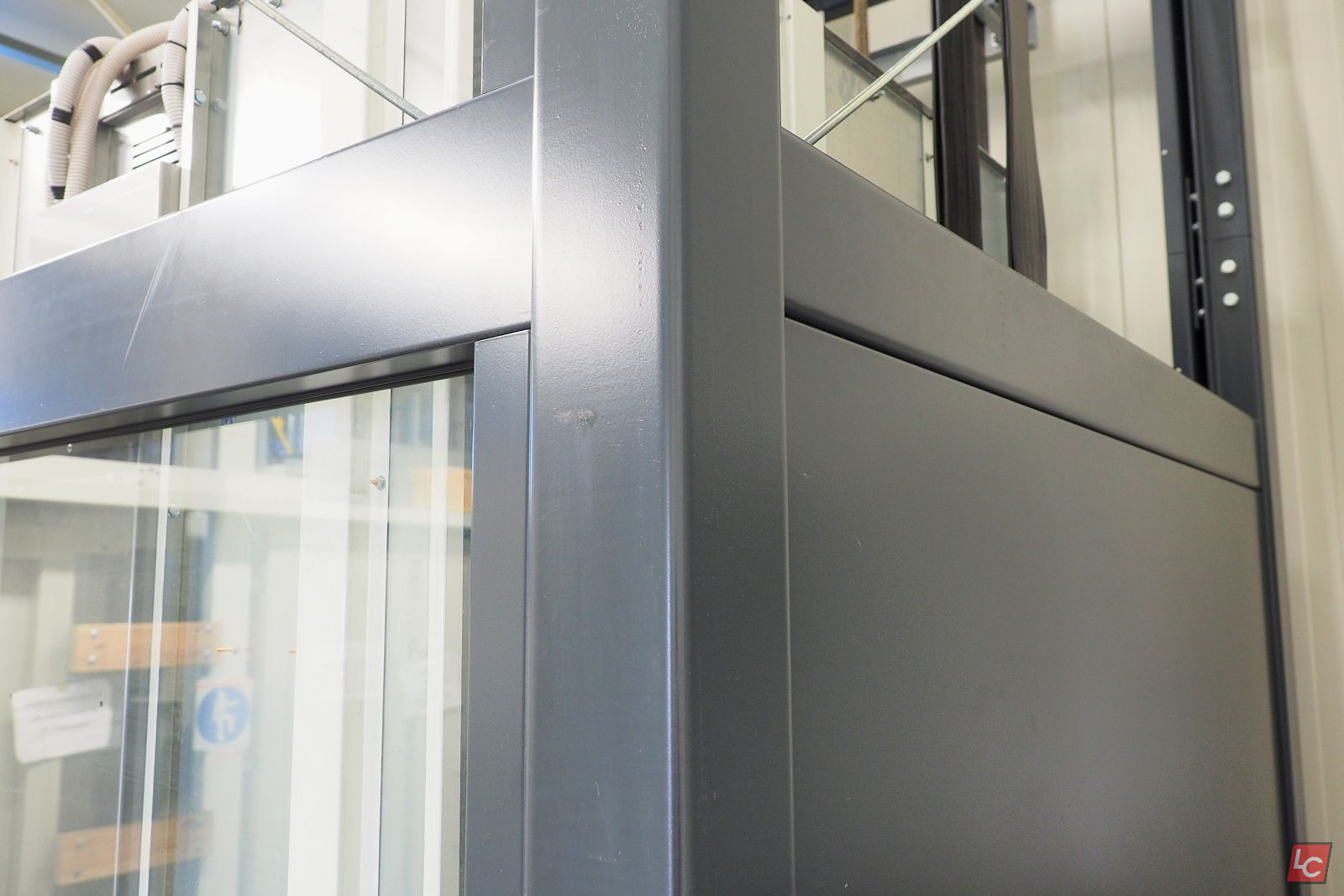

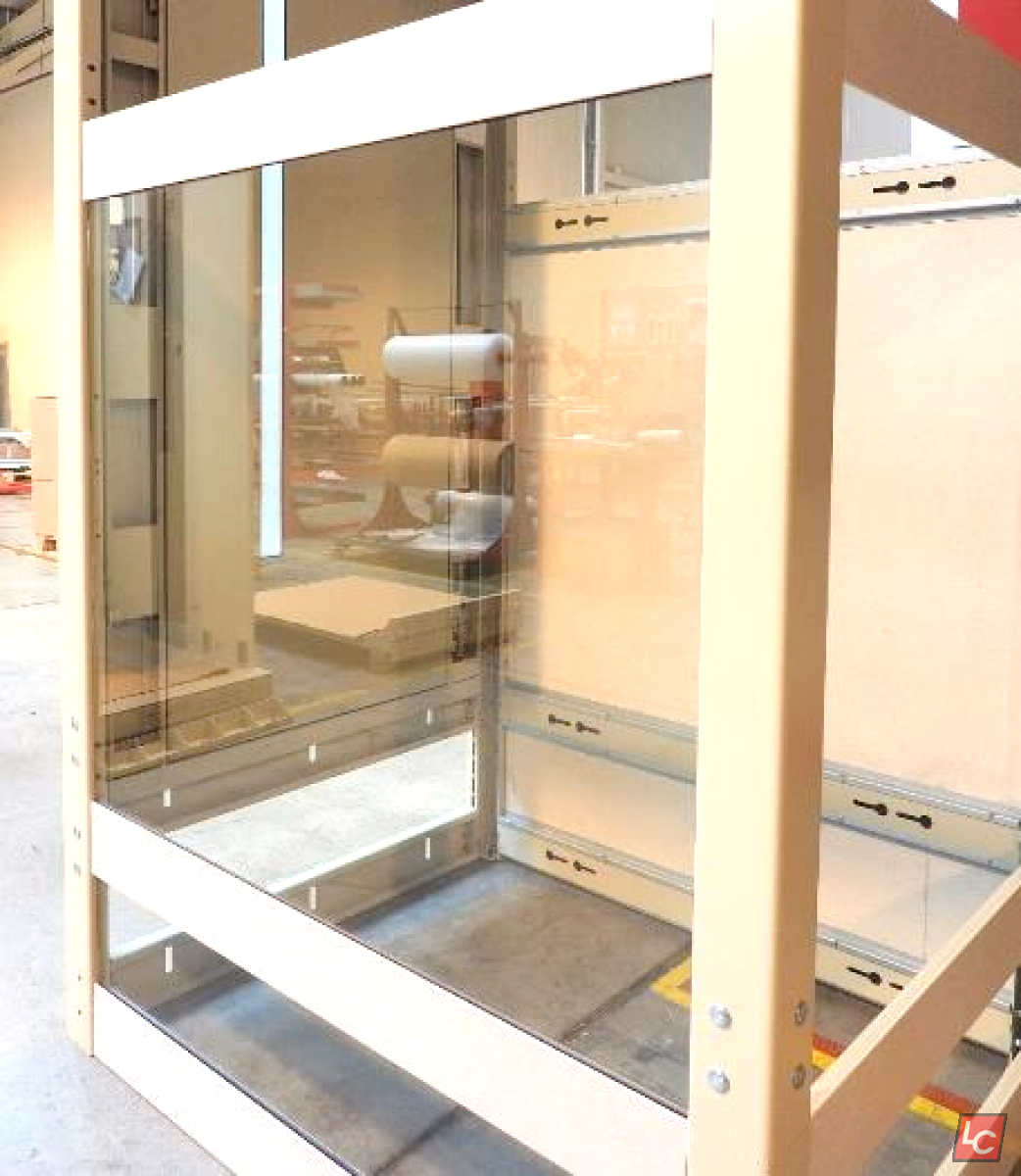

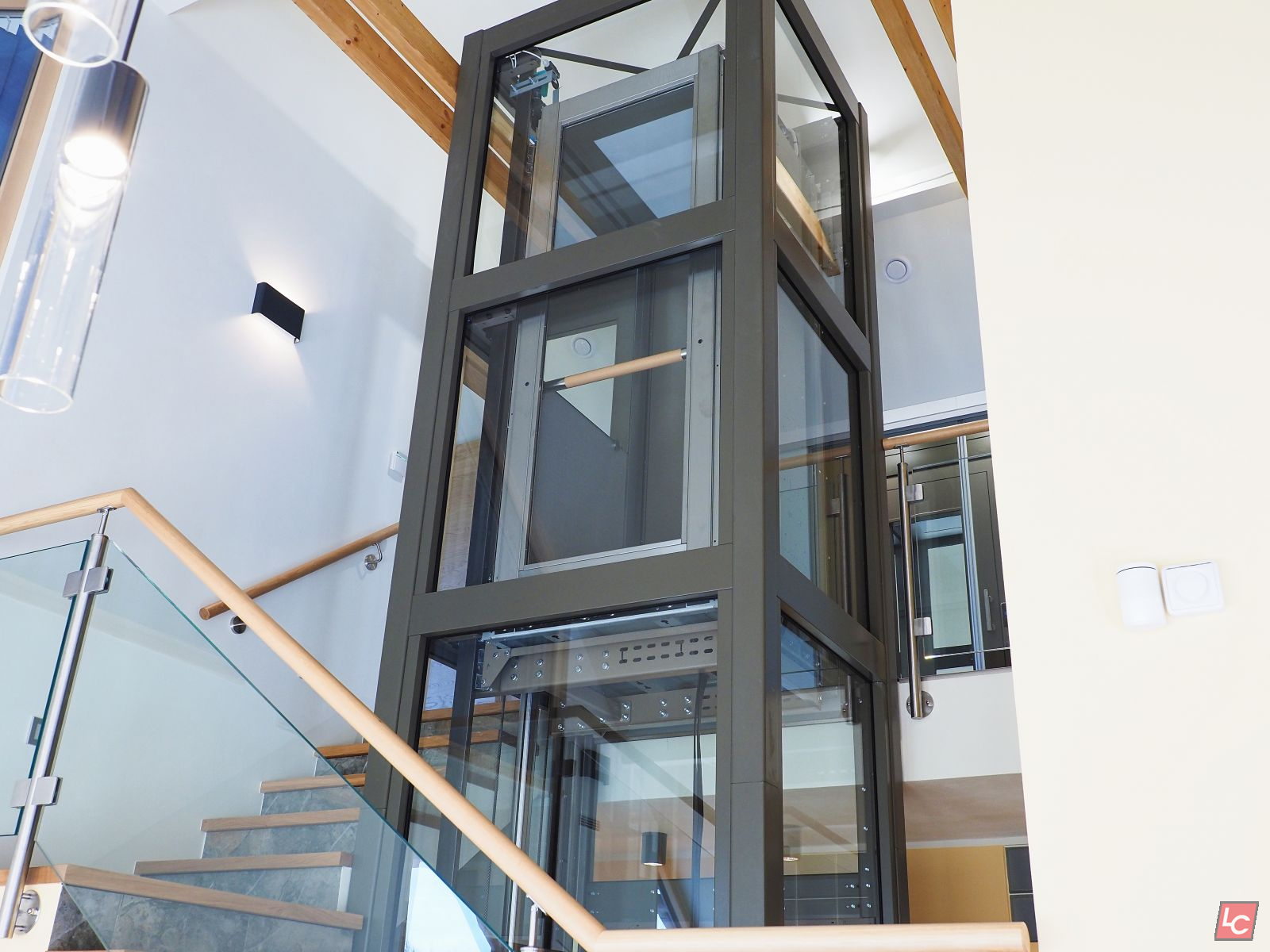

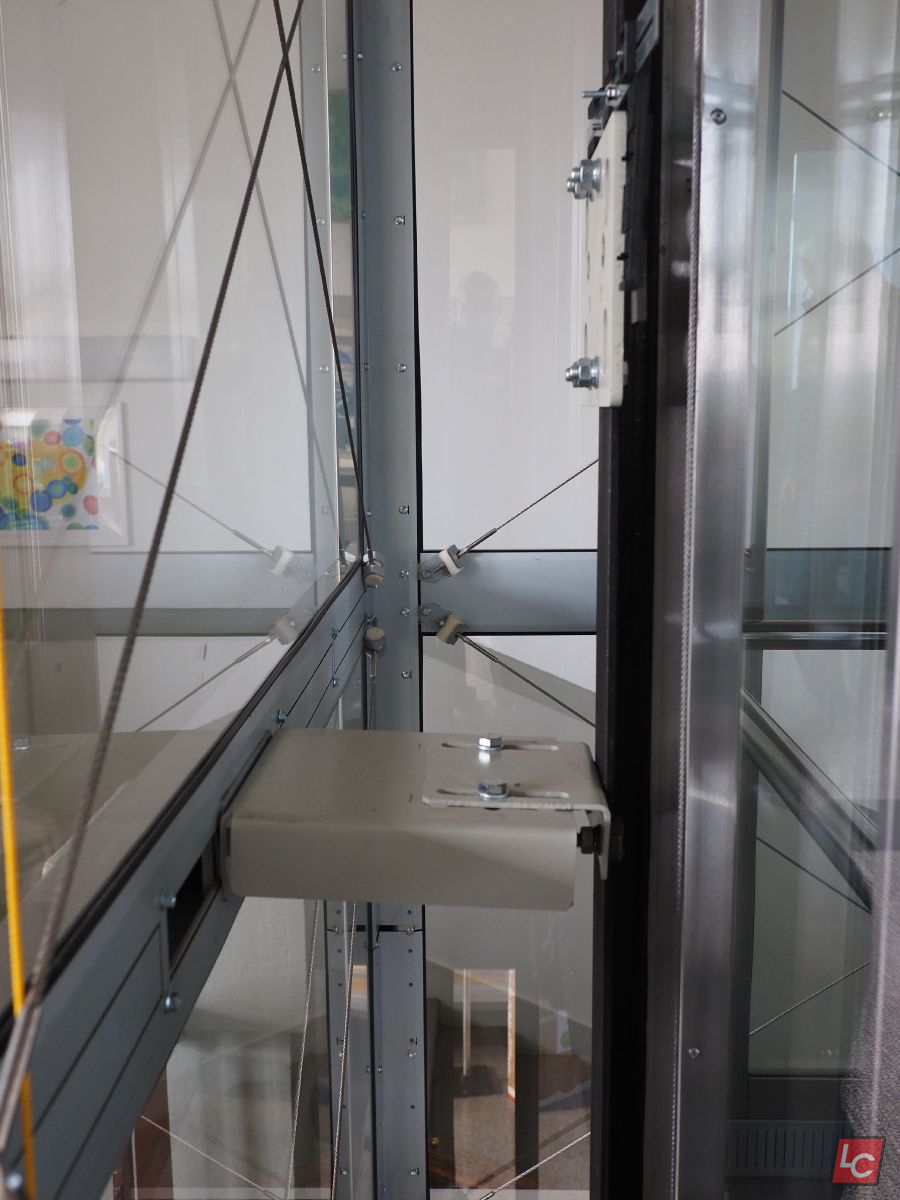

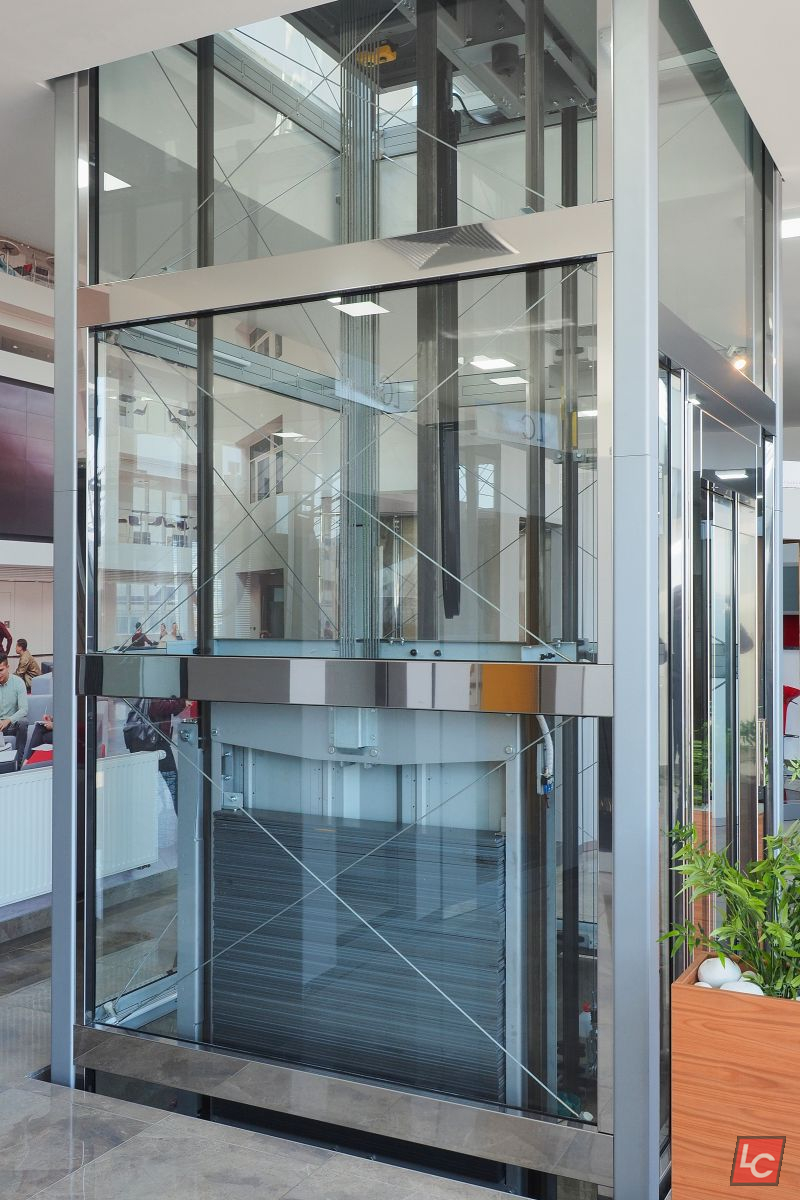

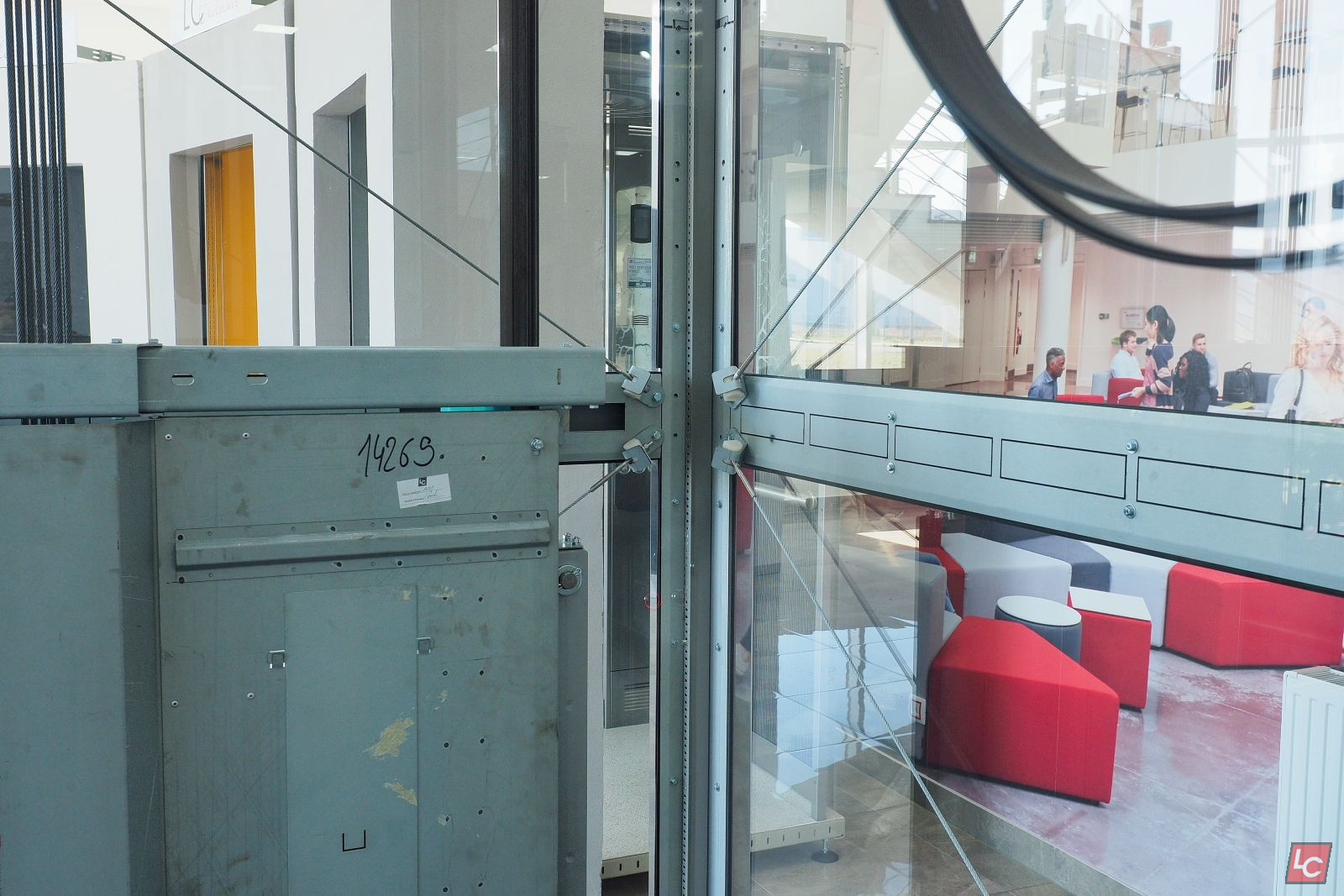

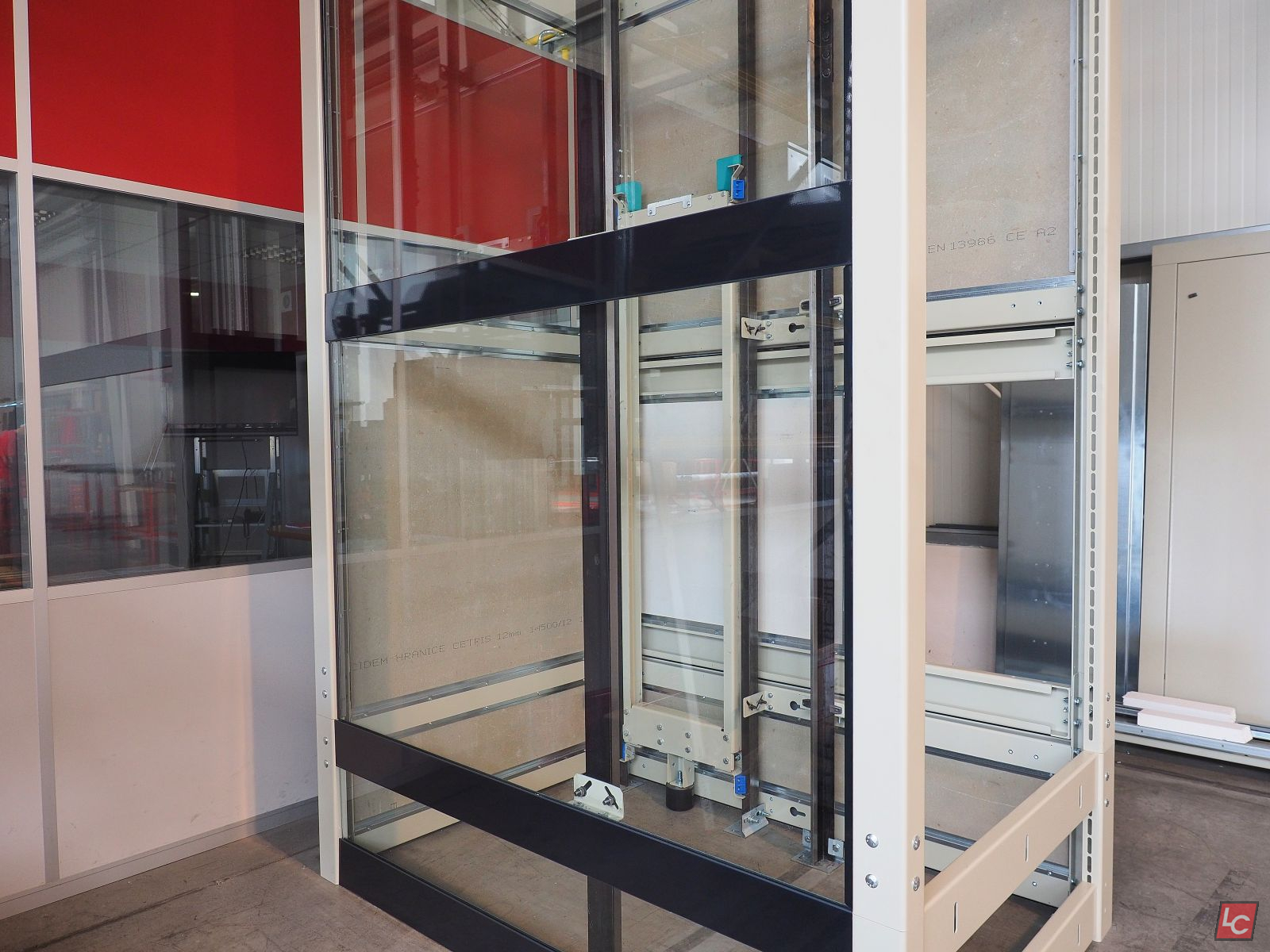

LC Konštrukcie LC Alfa A1, A2

príklady vyhotovenia

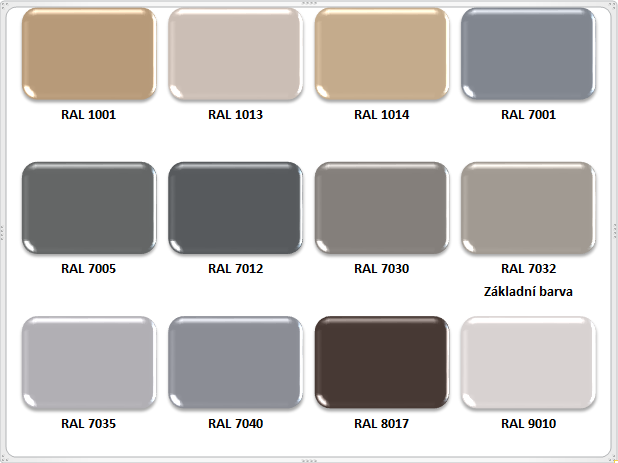

LC colours
Príplatkové farvy LC; základní farva je RAL 7032 (bez príplatku)







Pripravujeme:

Konštrukcie
LC Beta B1 - pre LC HYDRO (MI) – najmä pre modernizácie, výťahy do 500 kg
LC Beta B2 – pre LC Double Zero, strojovňa vedĺa šachty – najmä pre modernizácie, výťahy do 500 kg

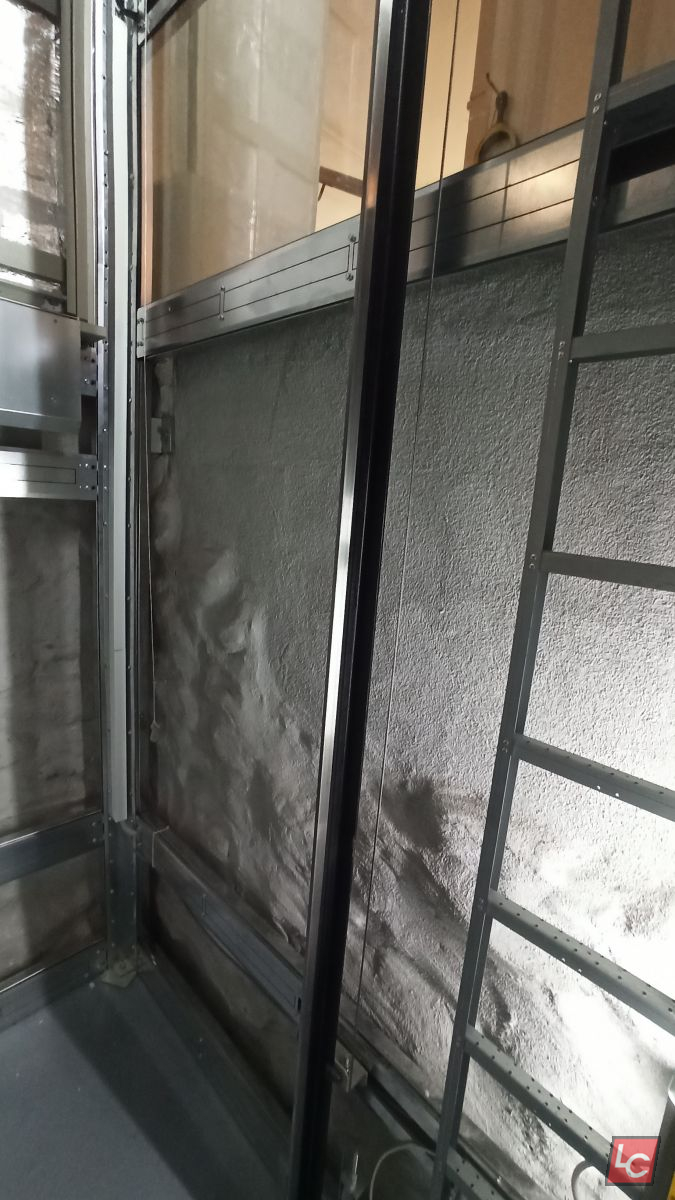

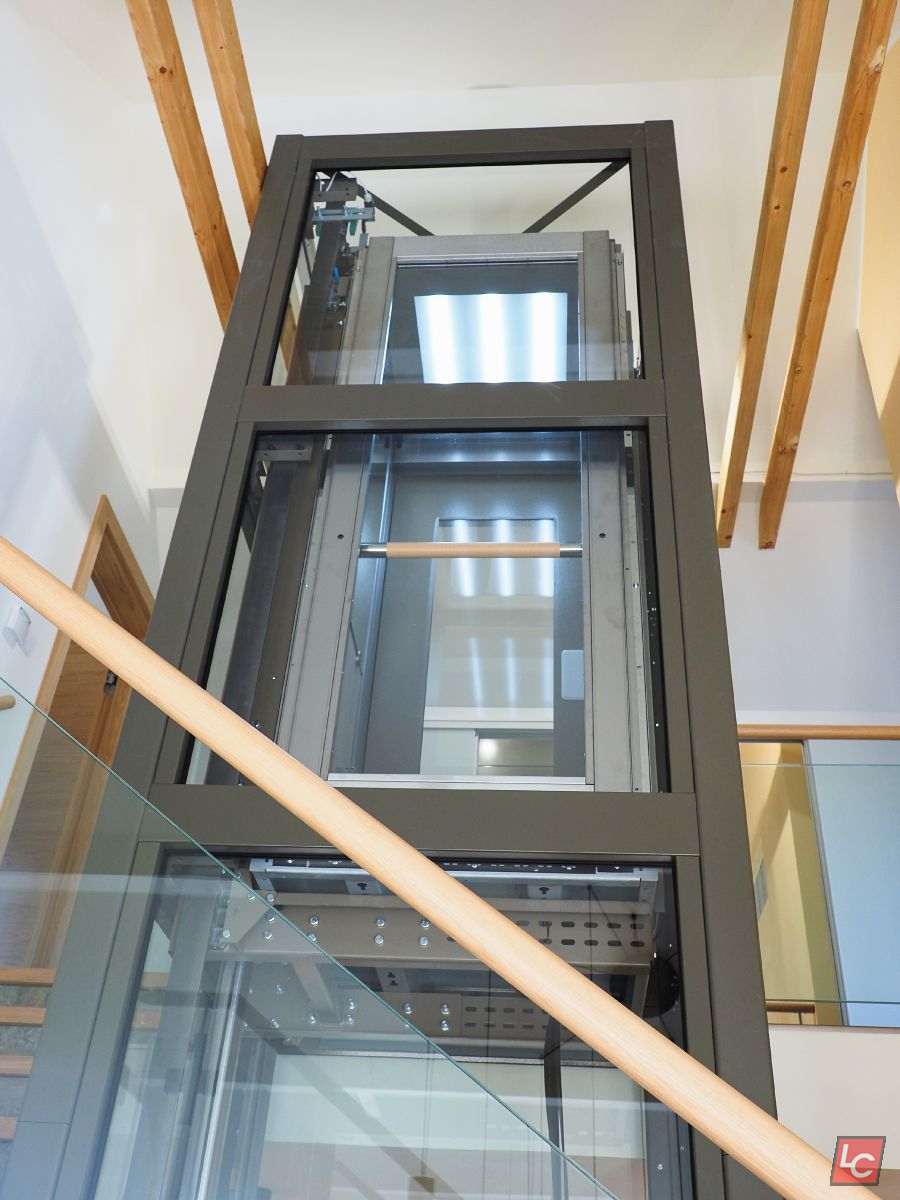

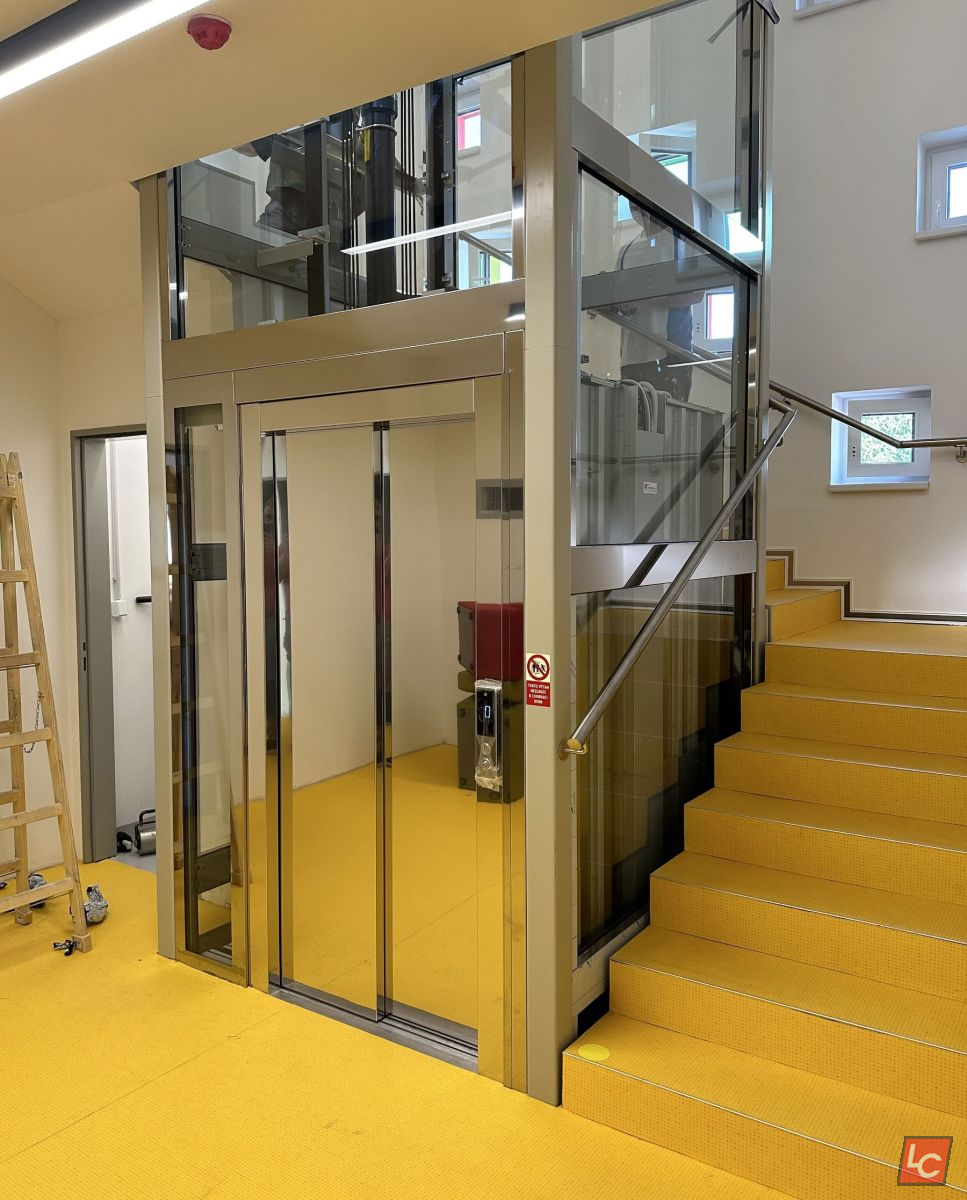

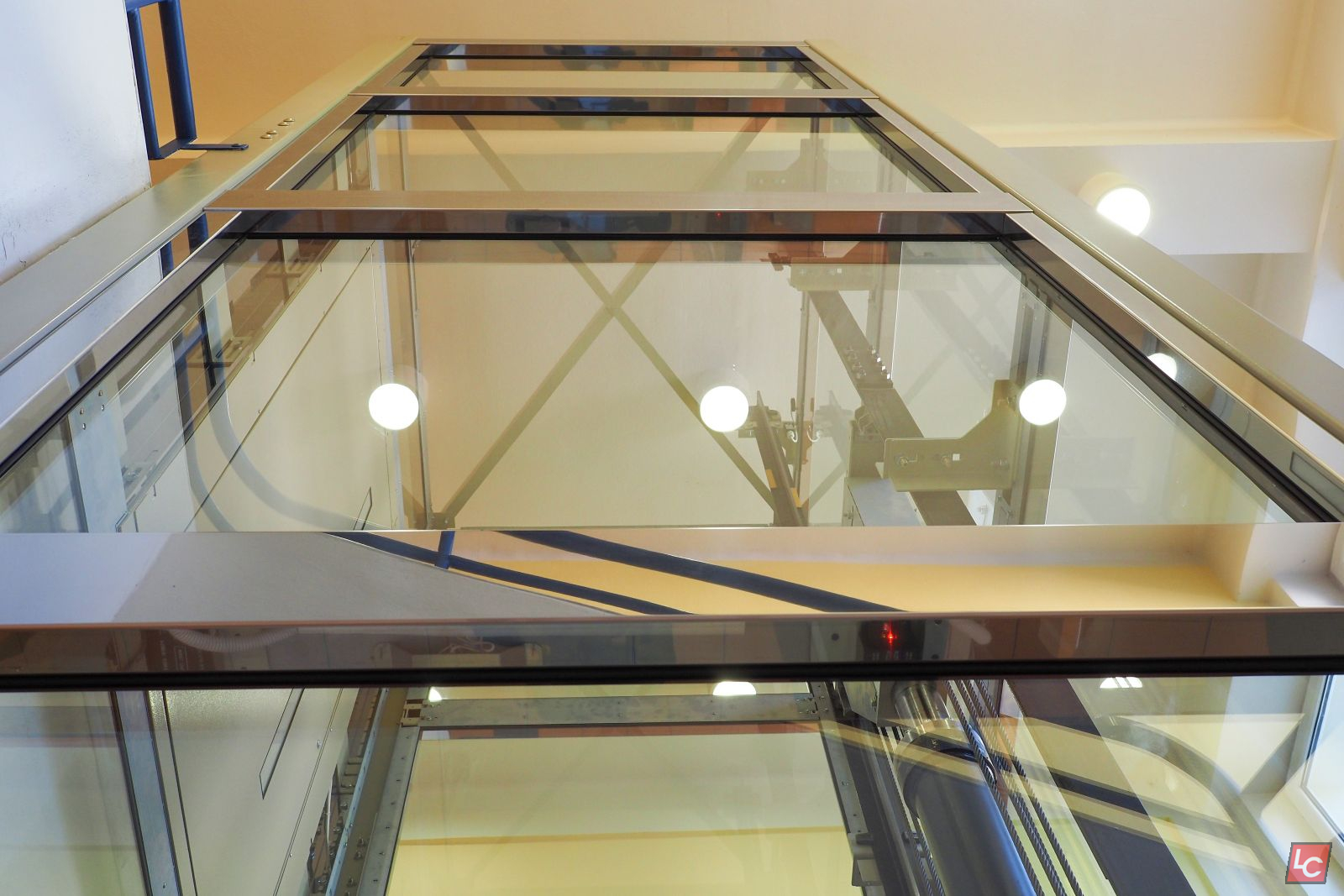

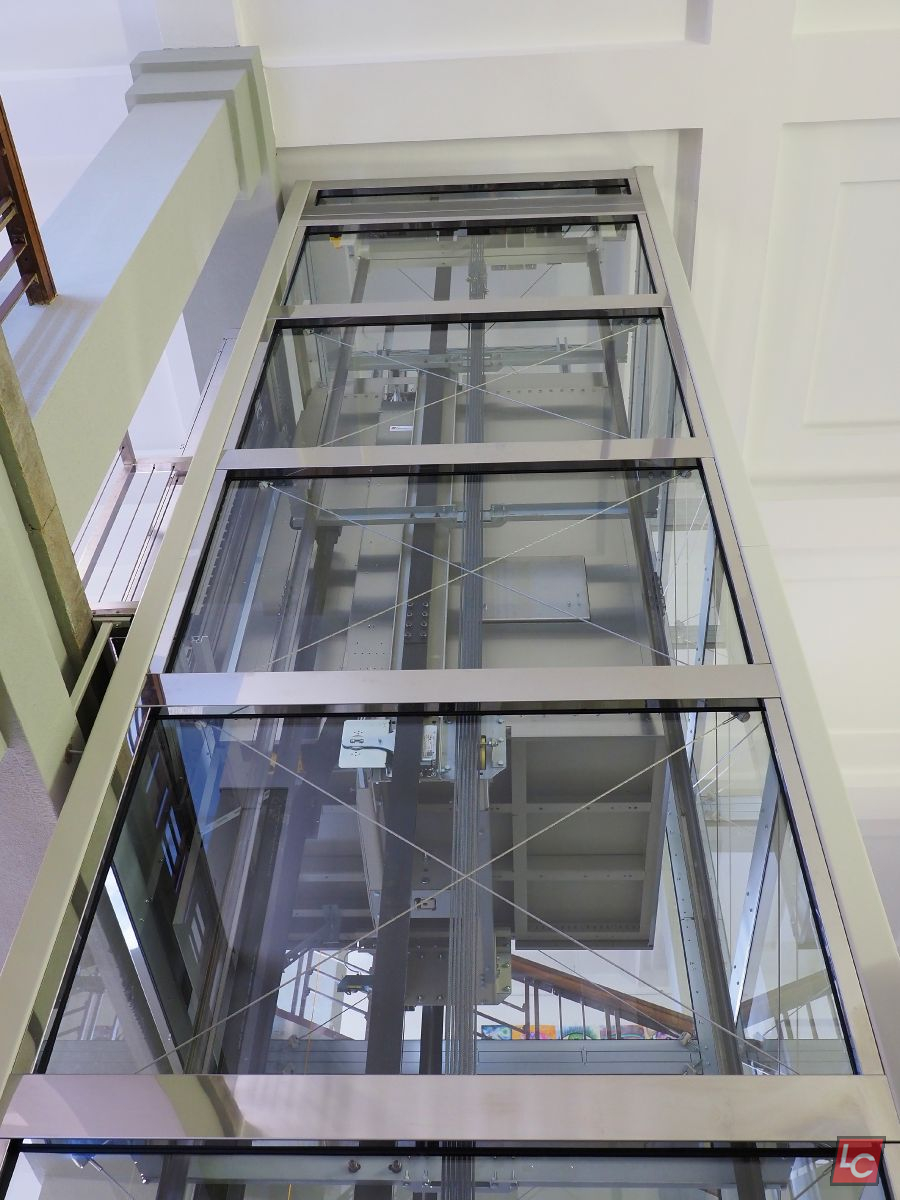

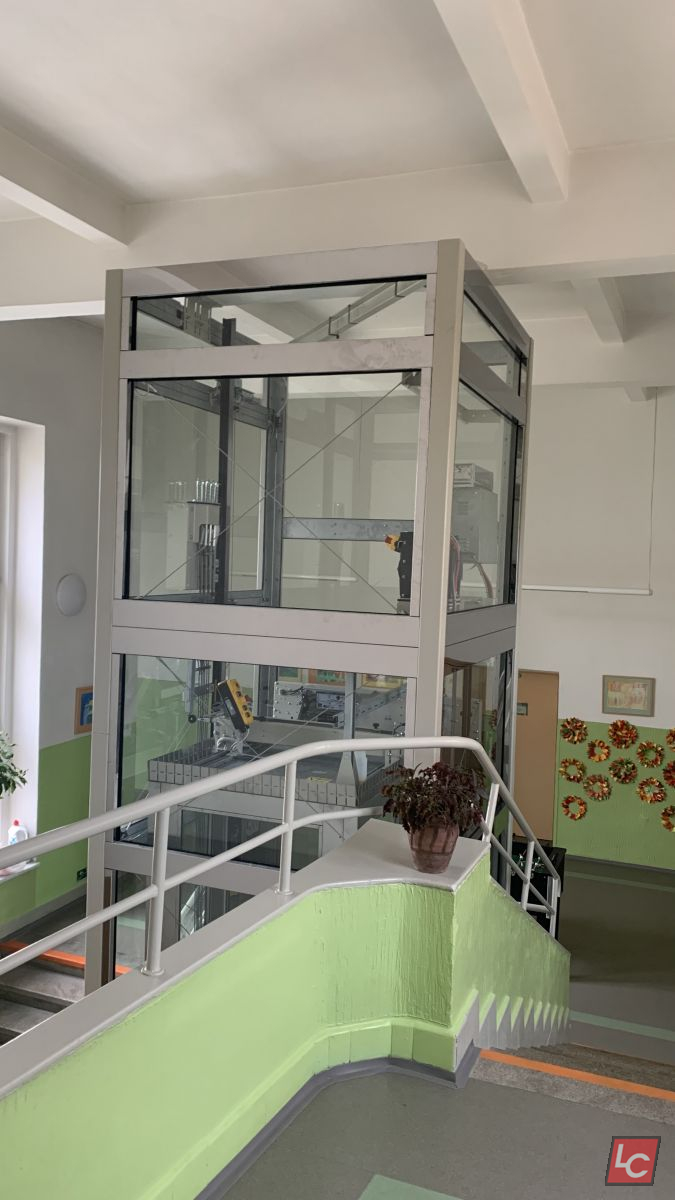

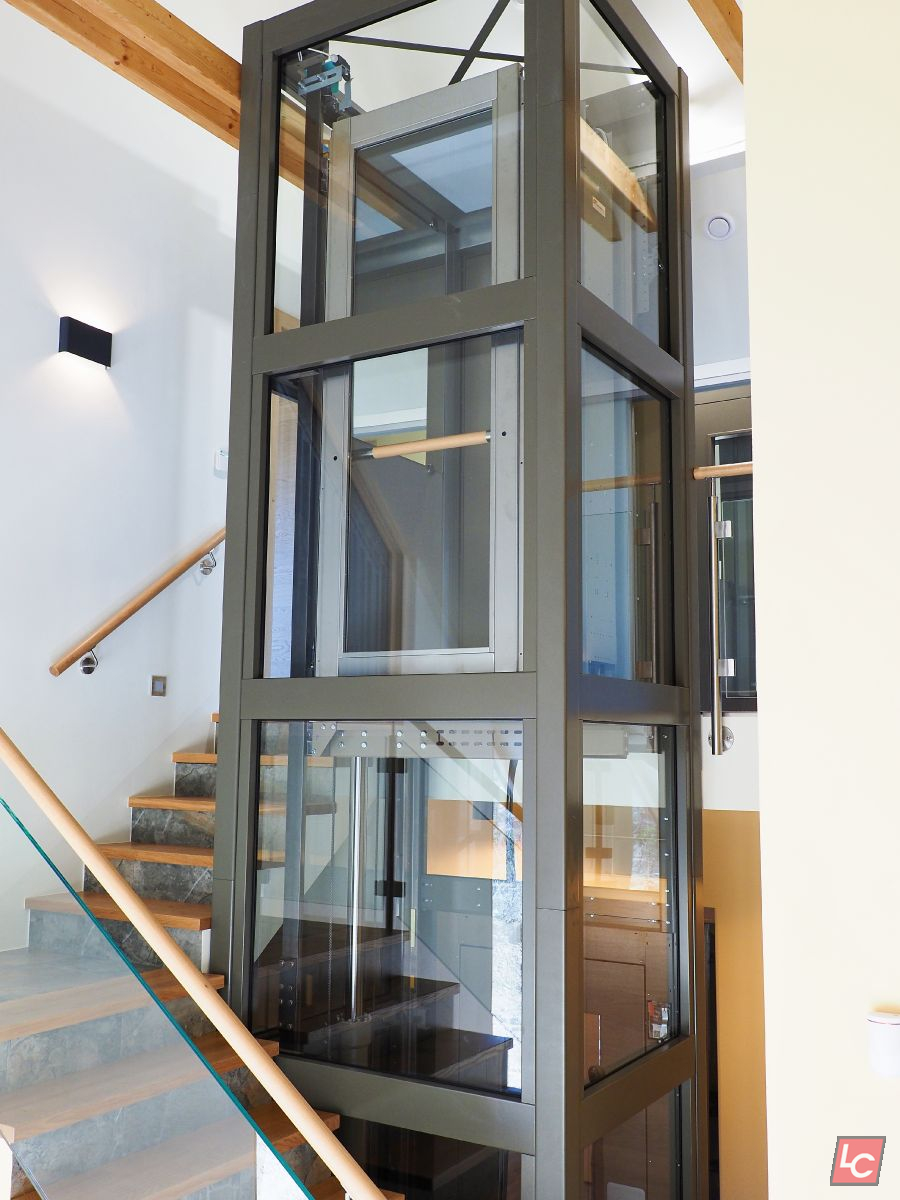

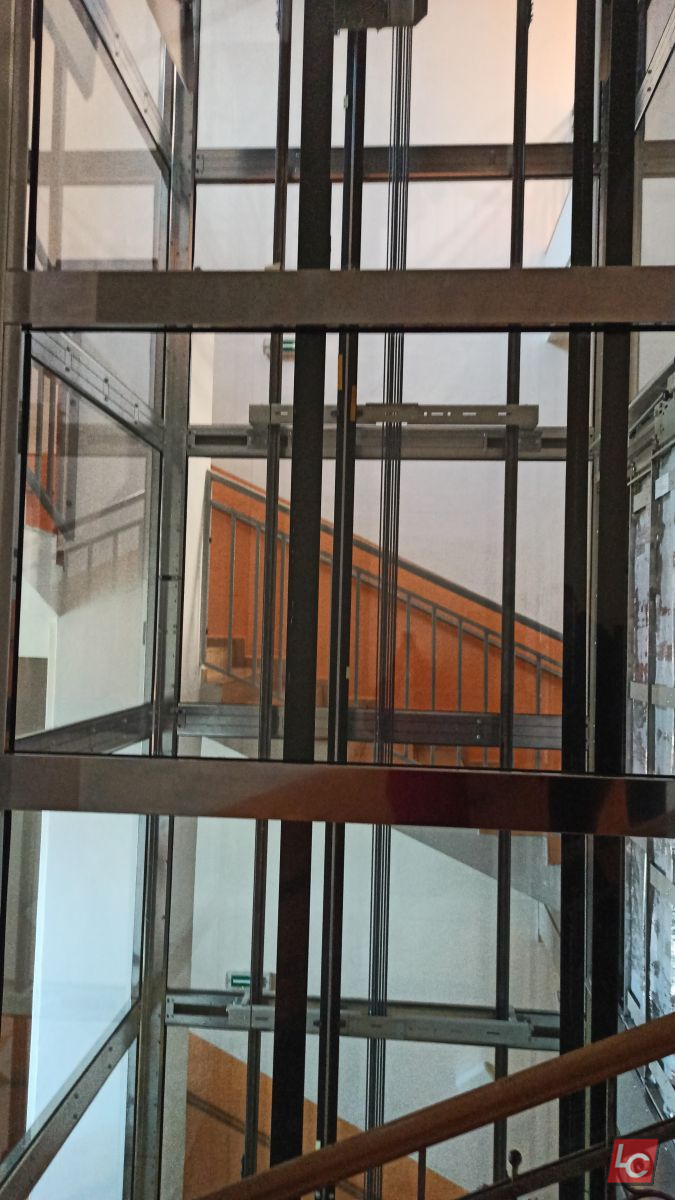

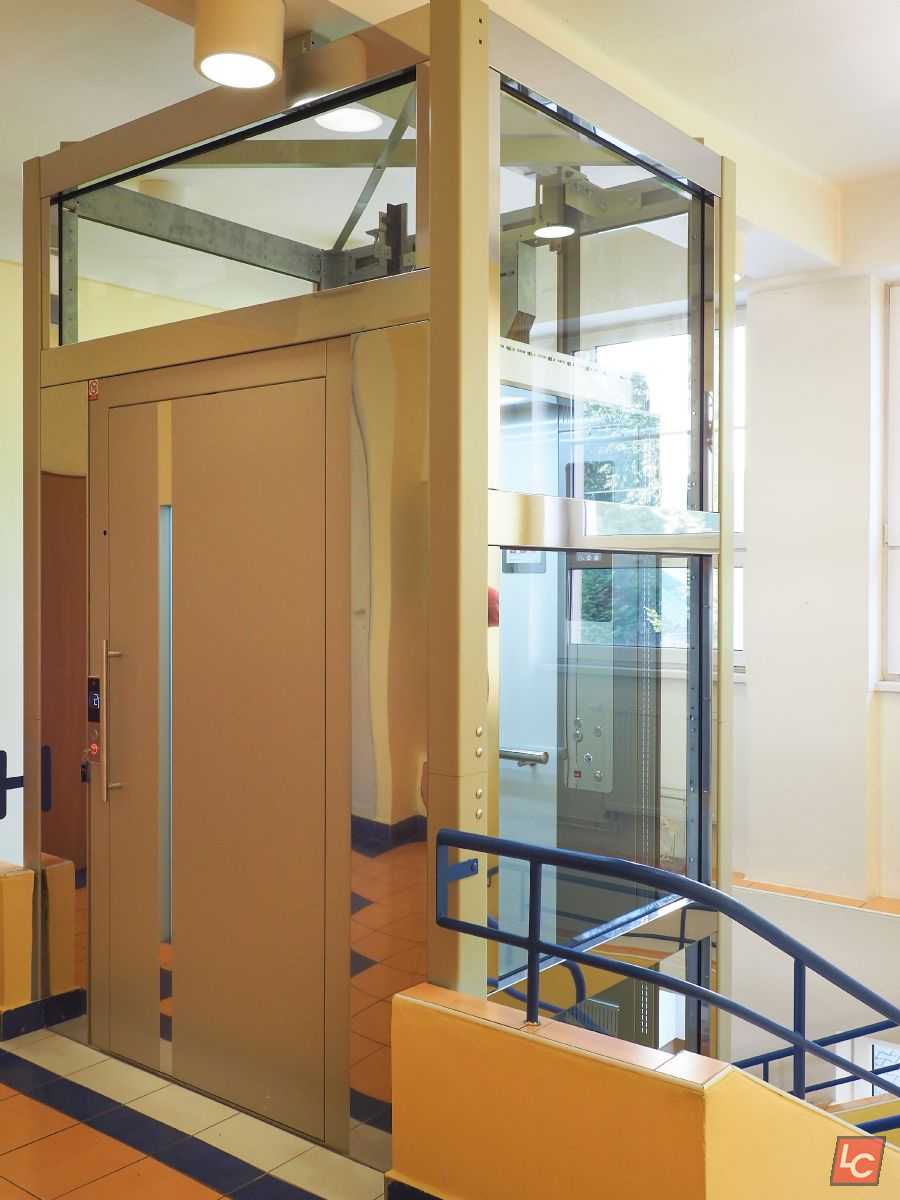

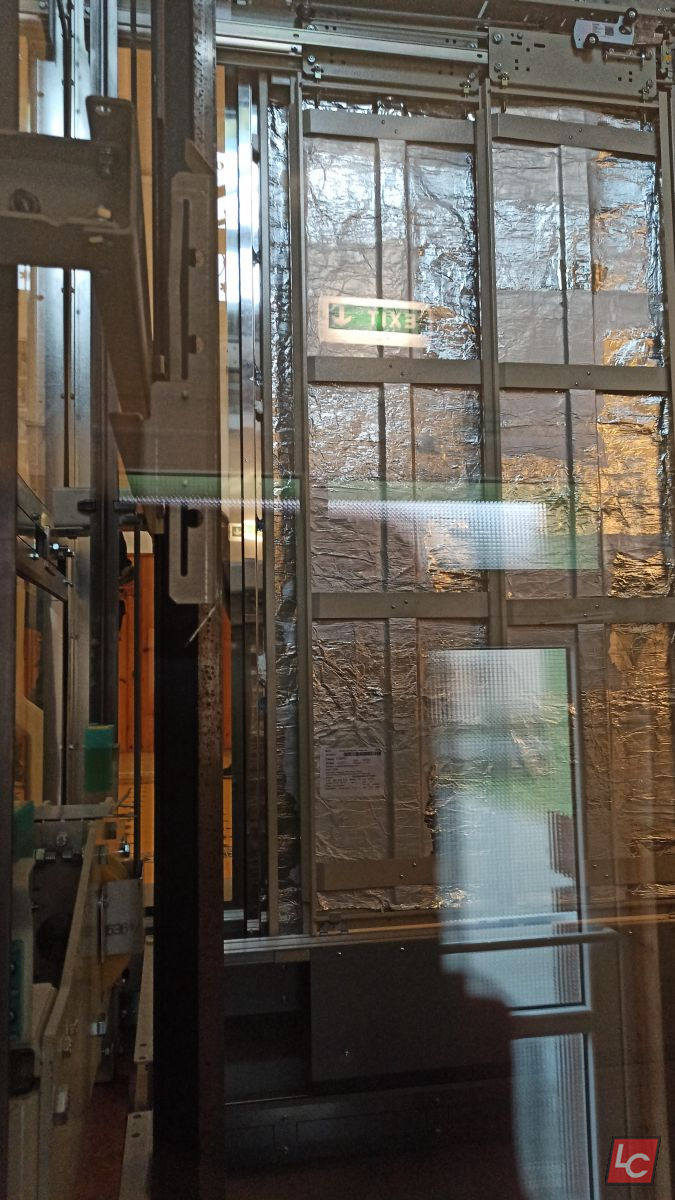

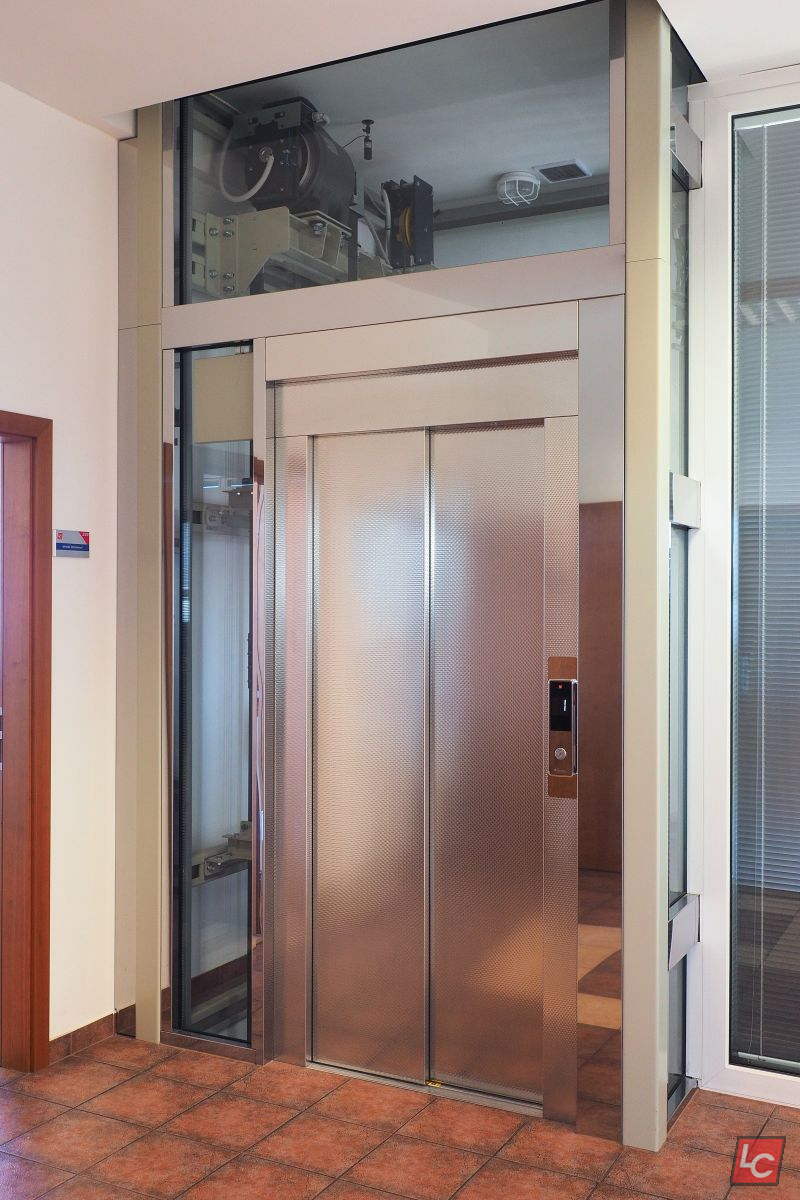

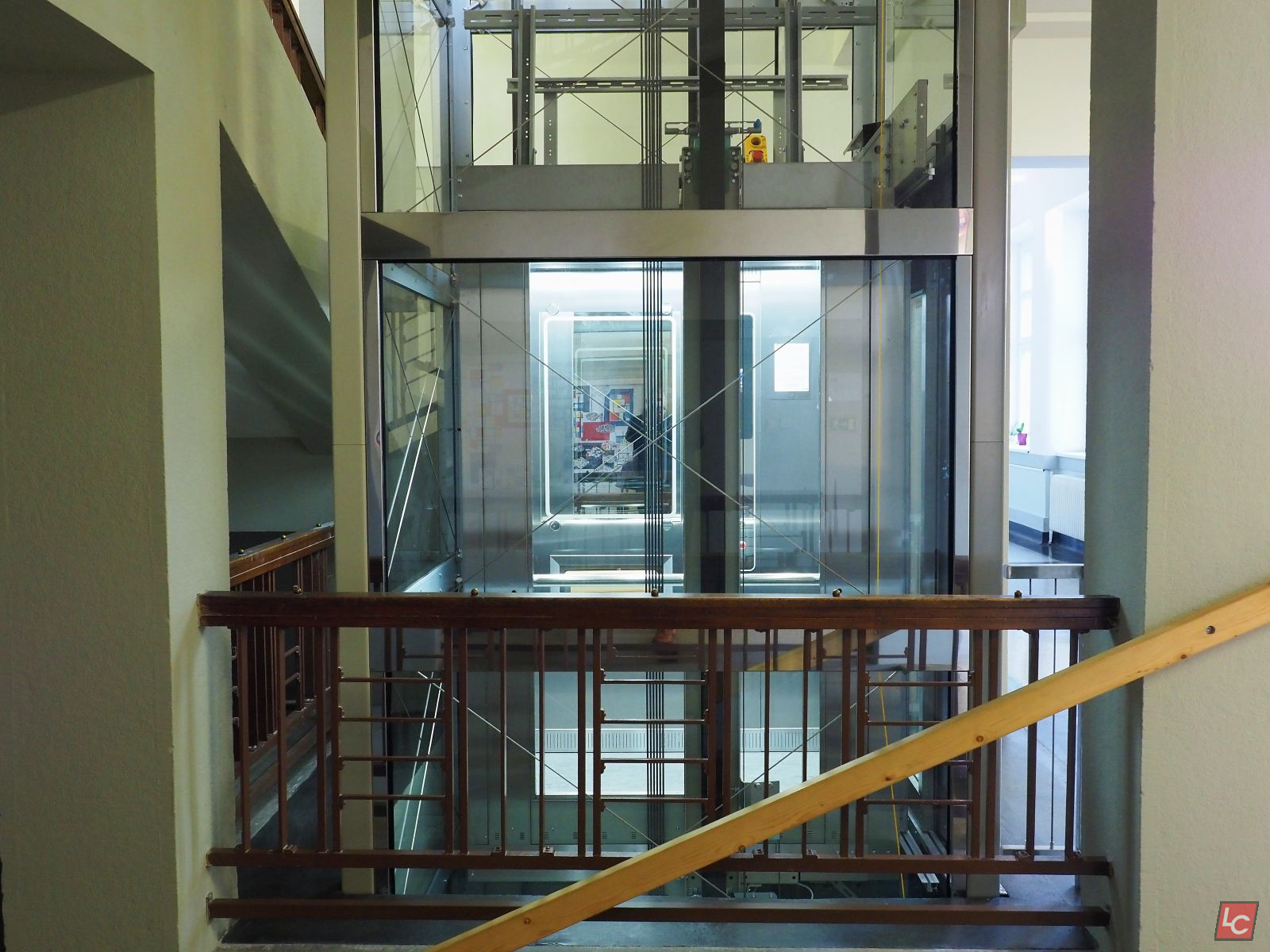

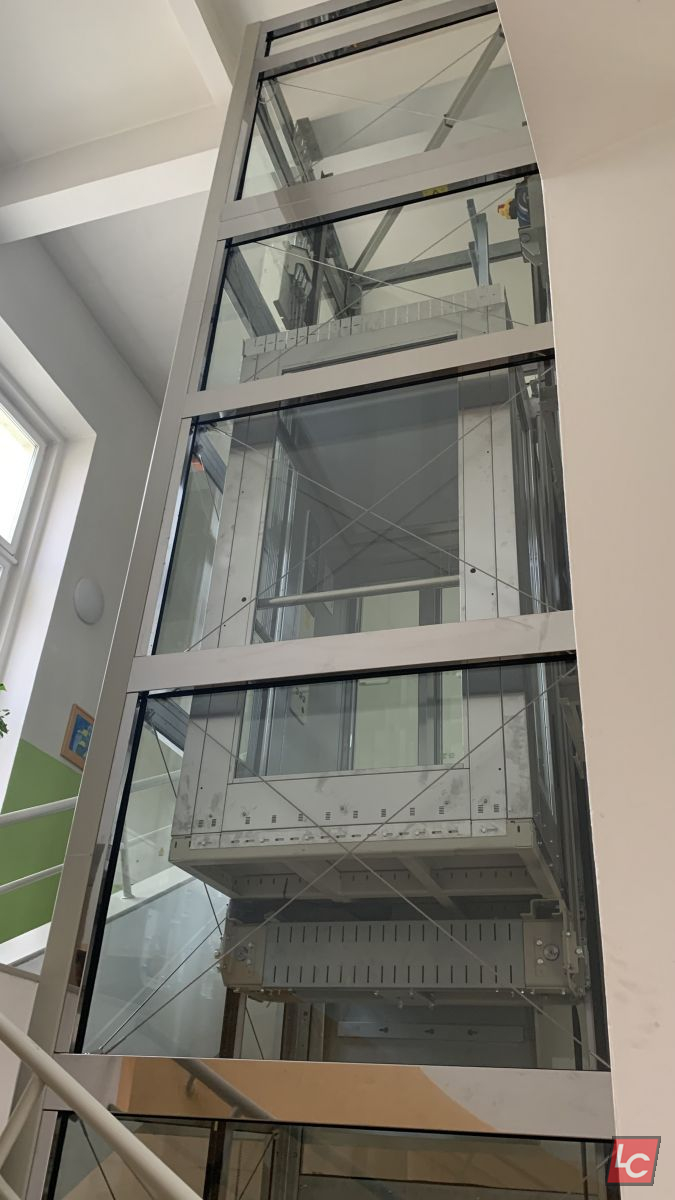

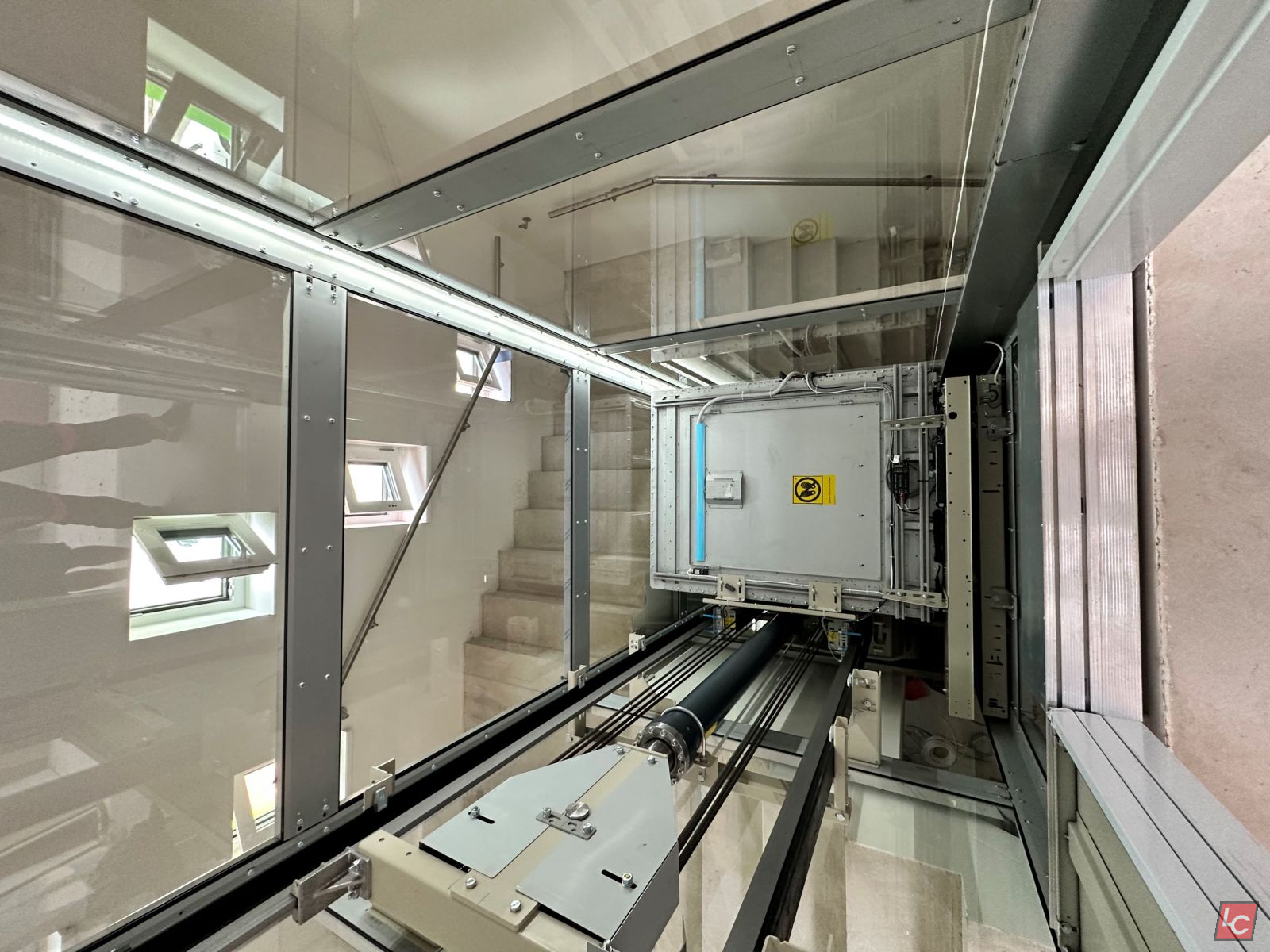

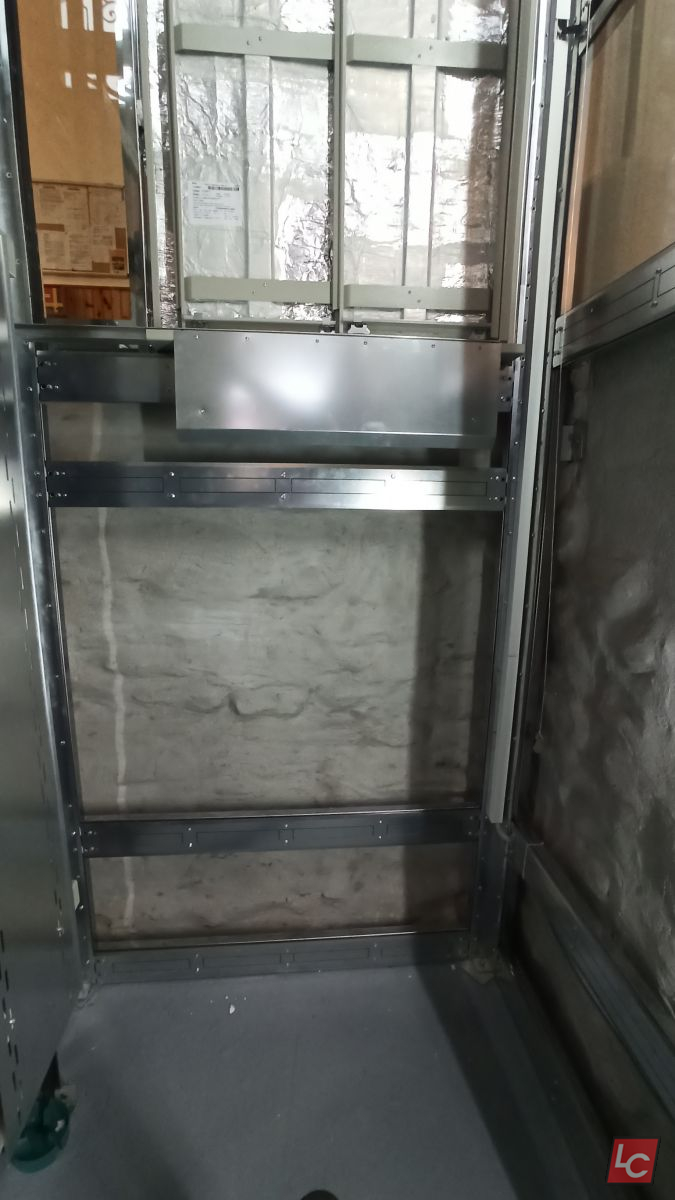

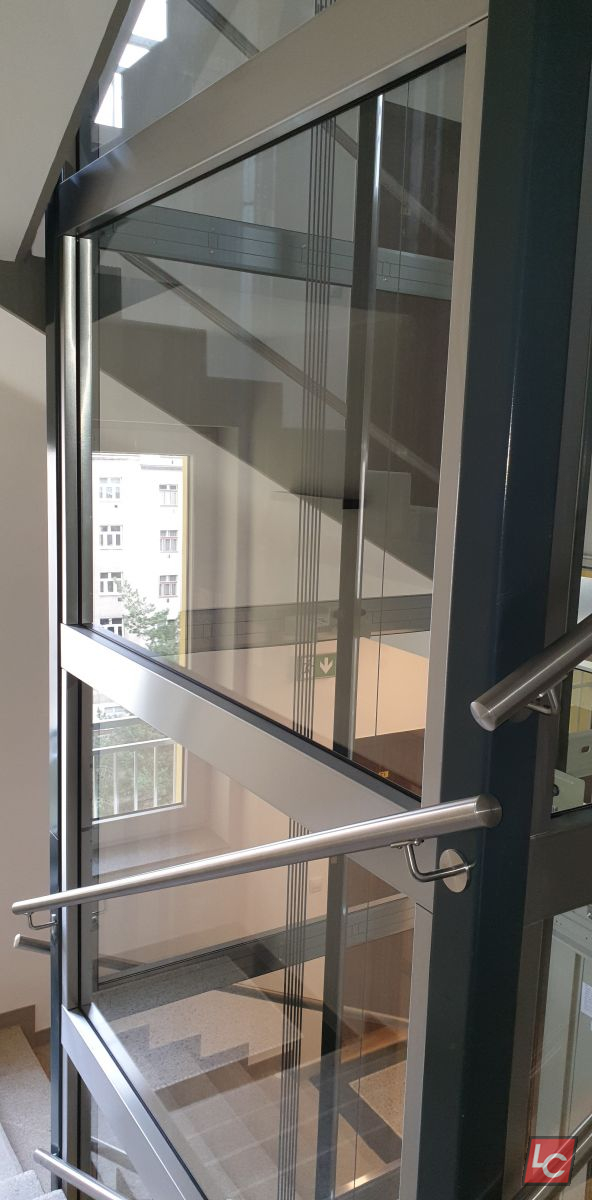

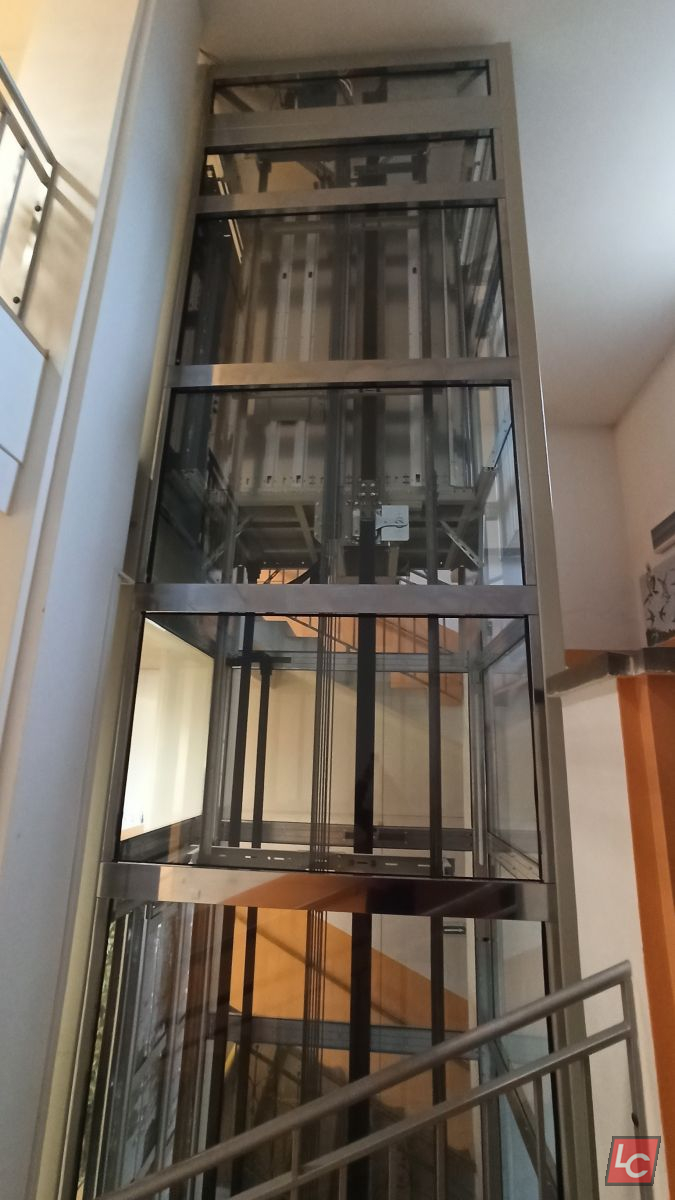

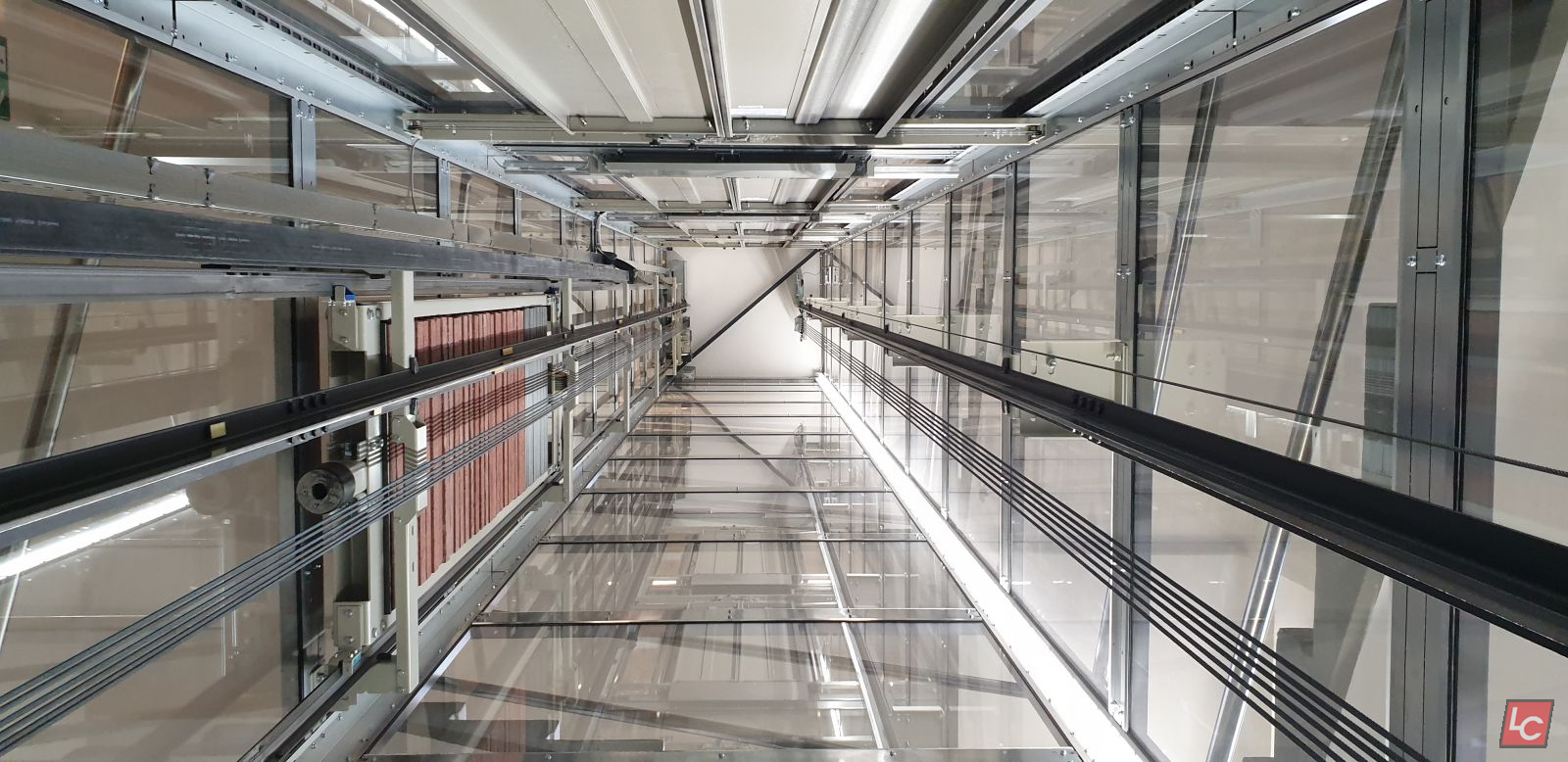

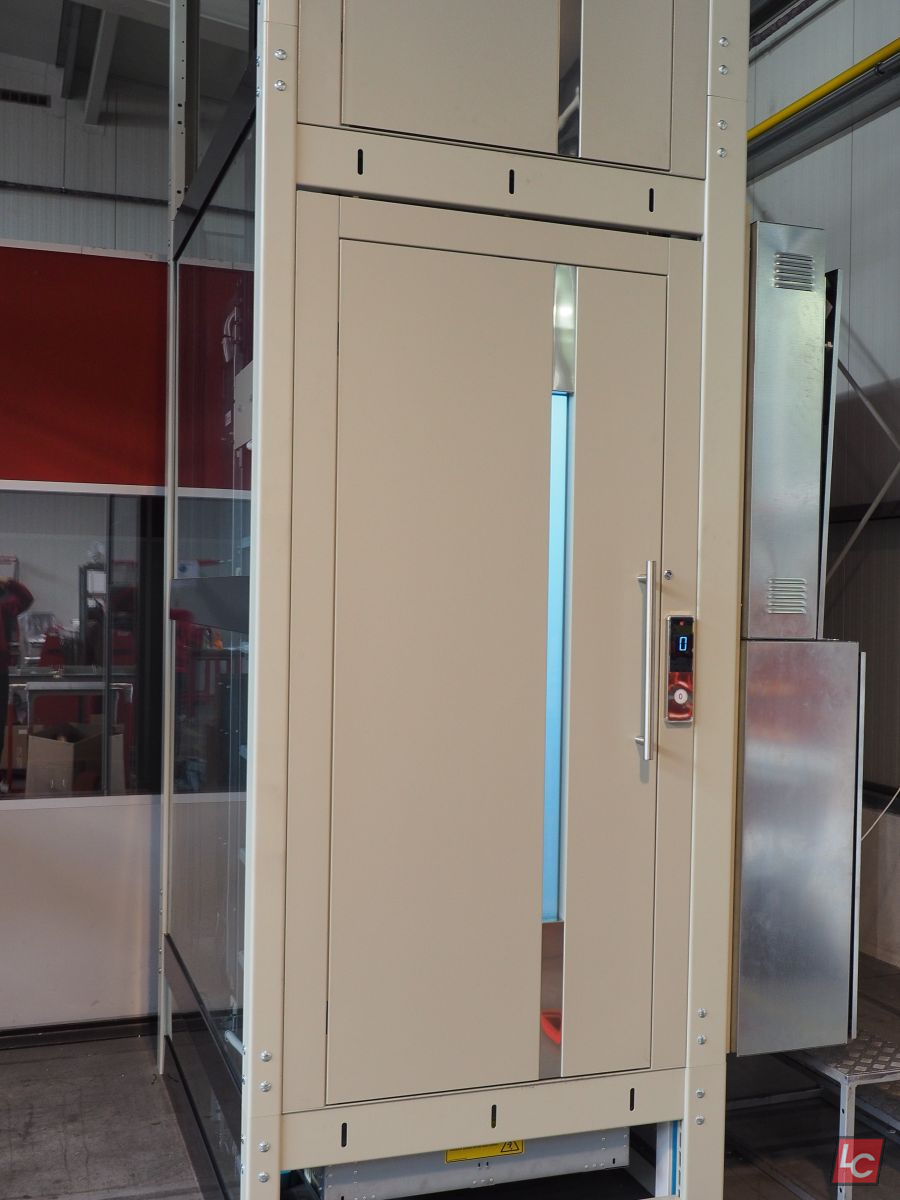

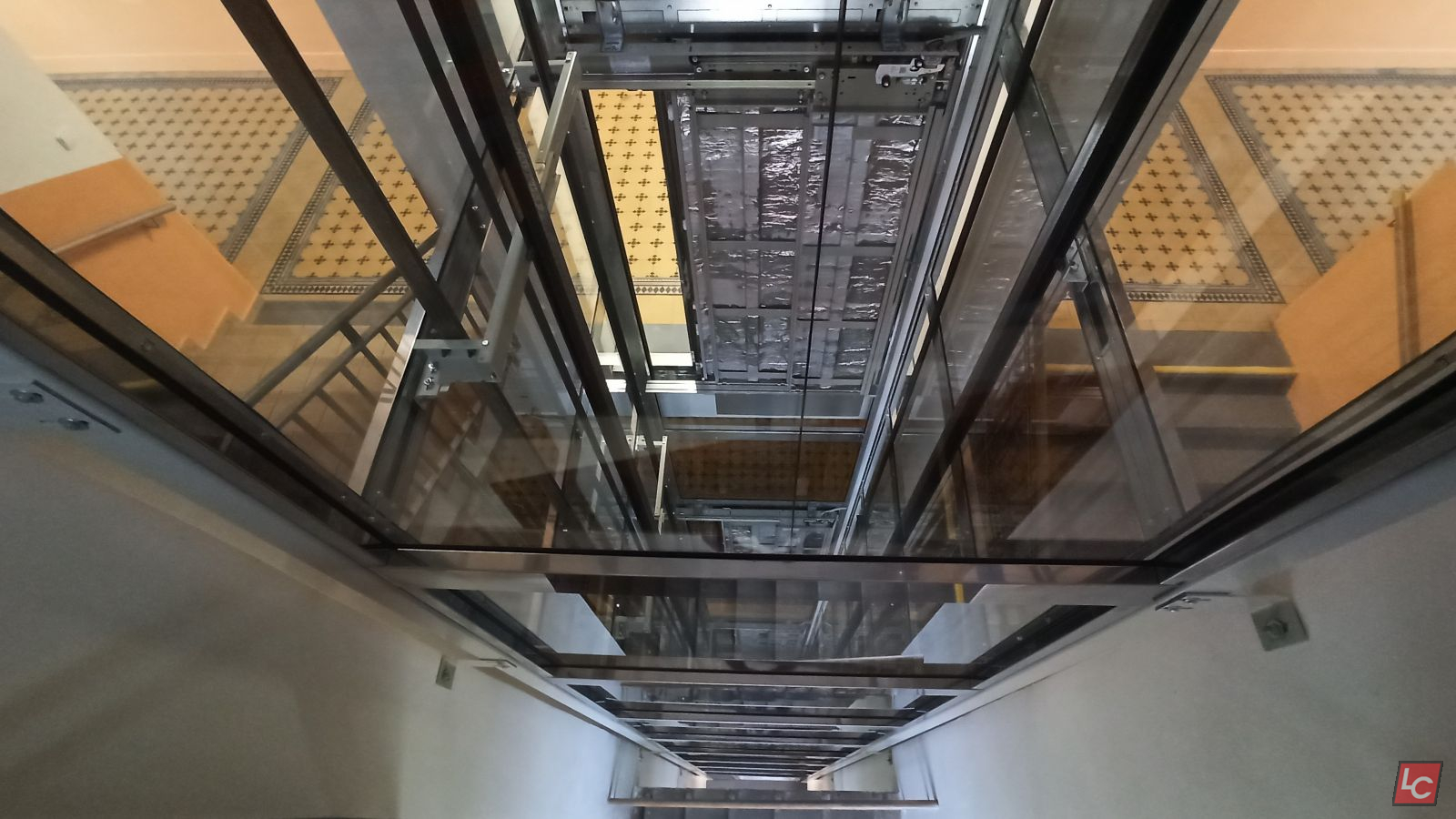

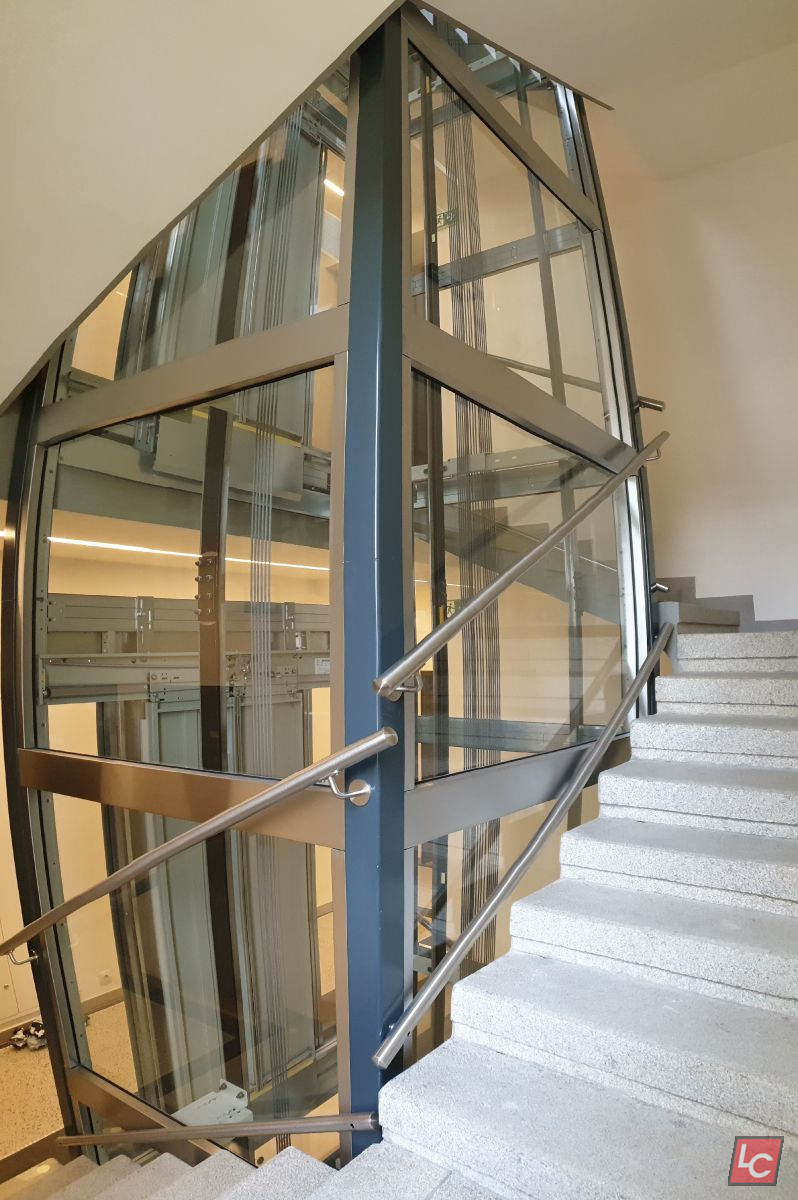

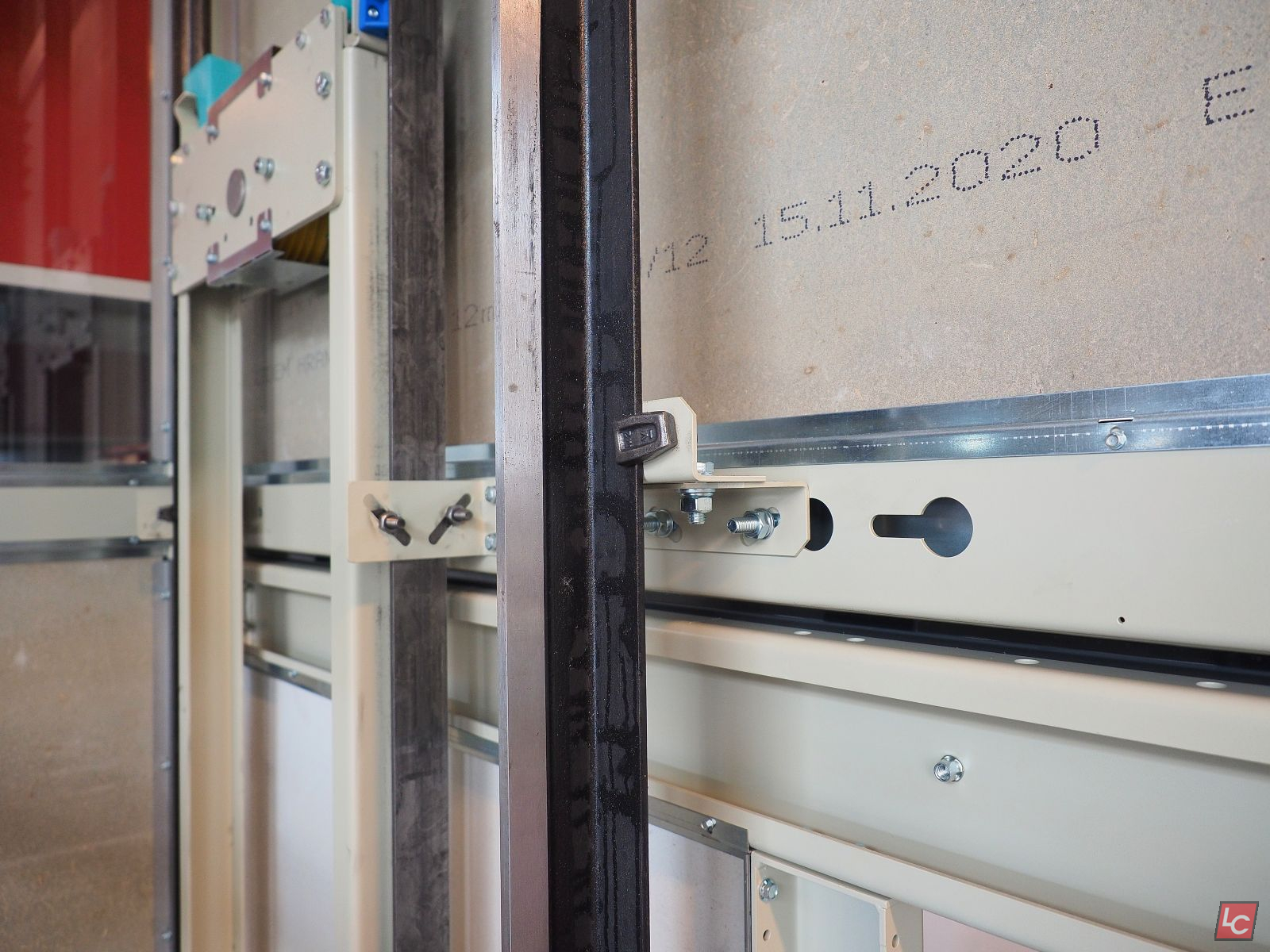

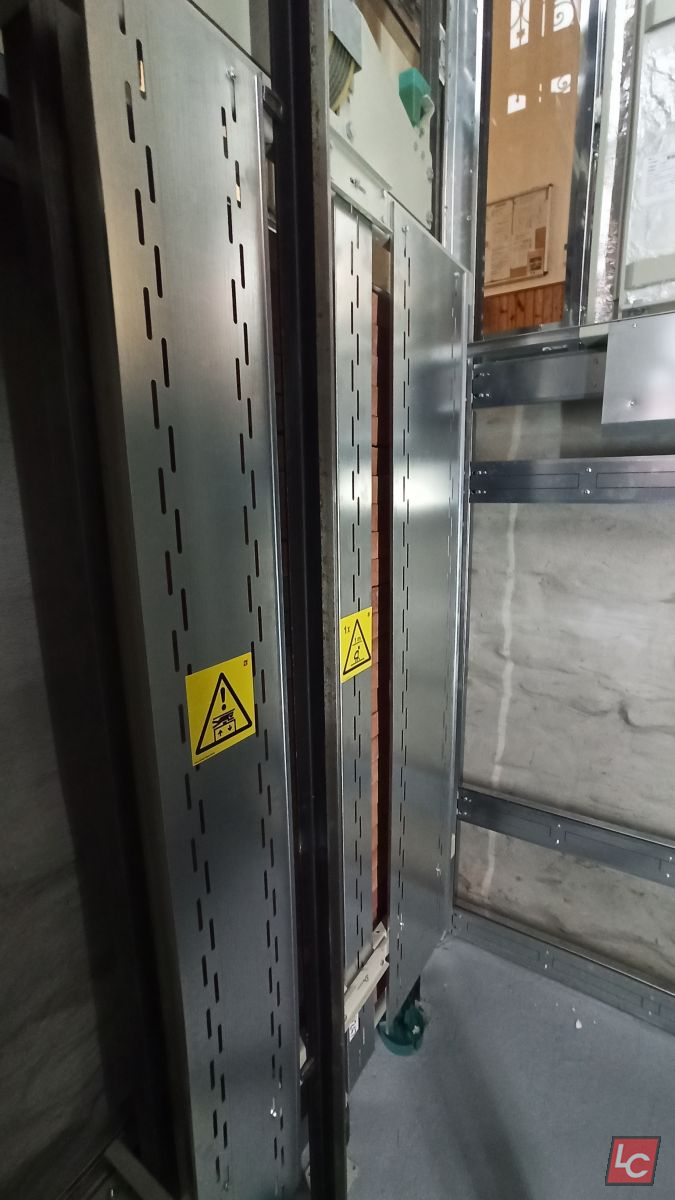

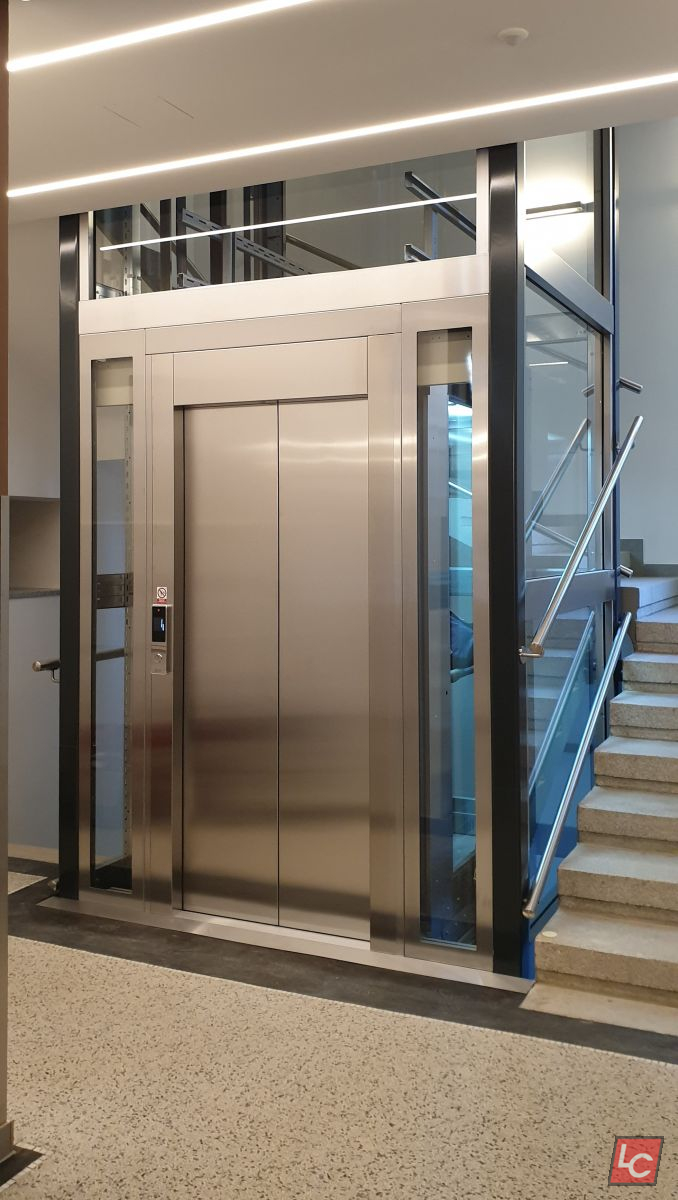

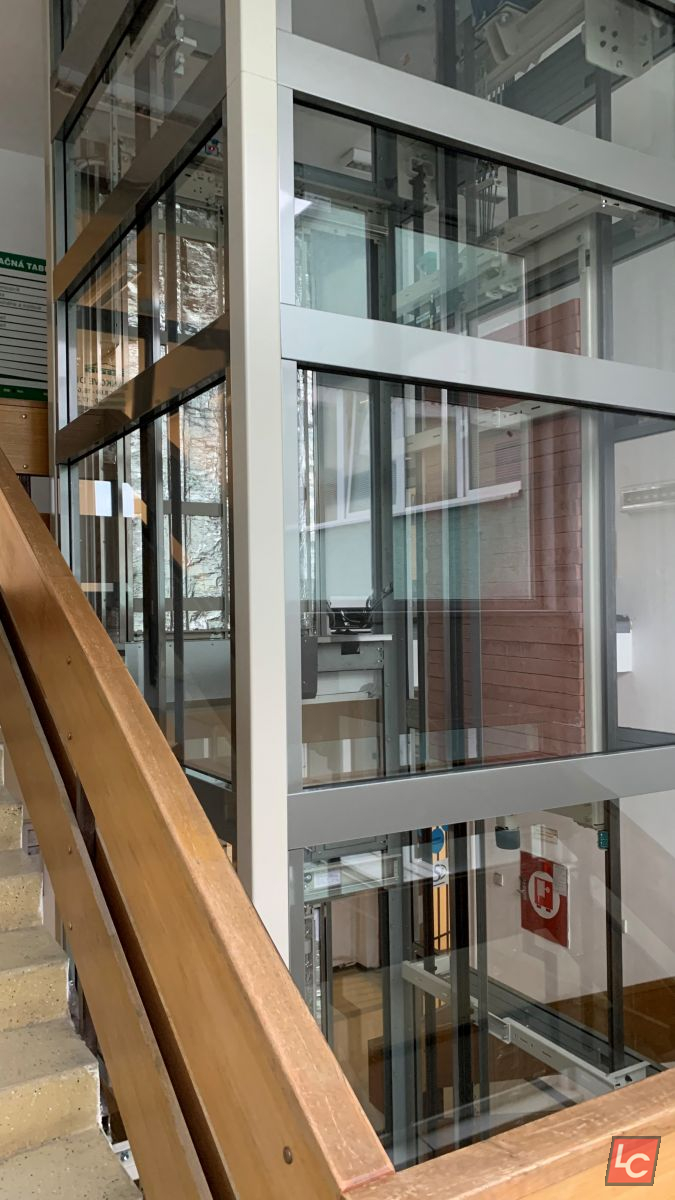

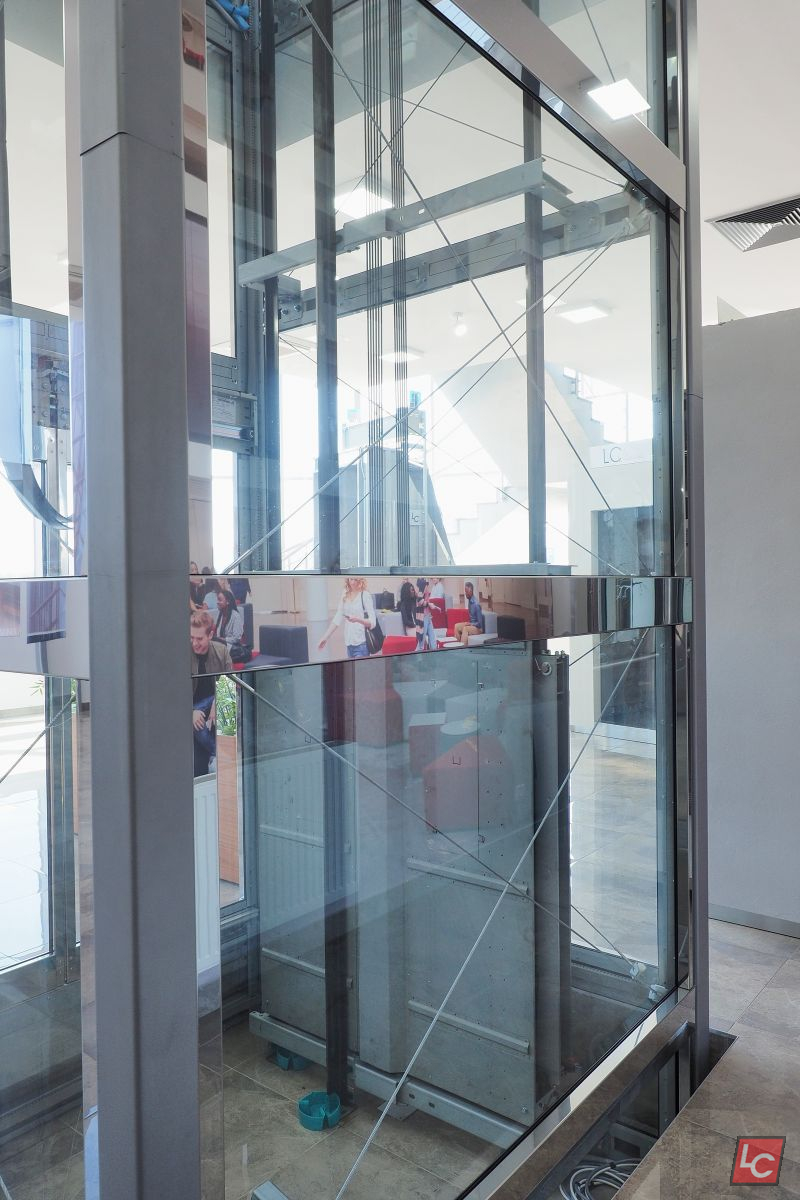

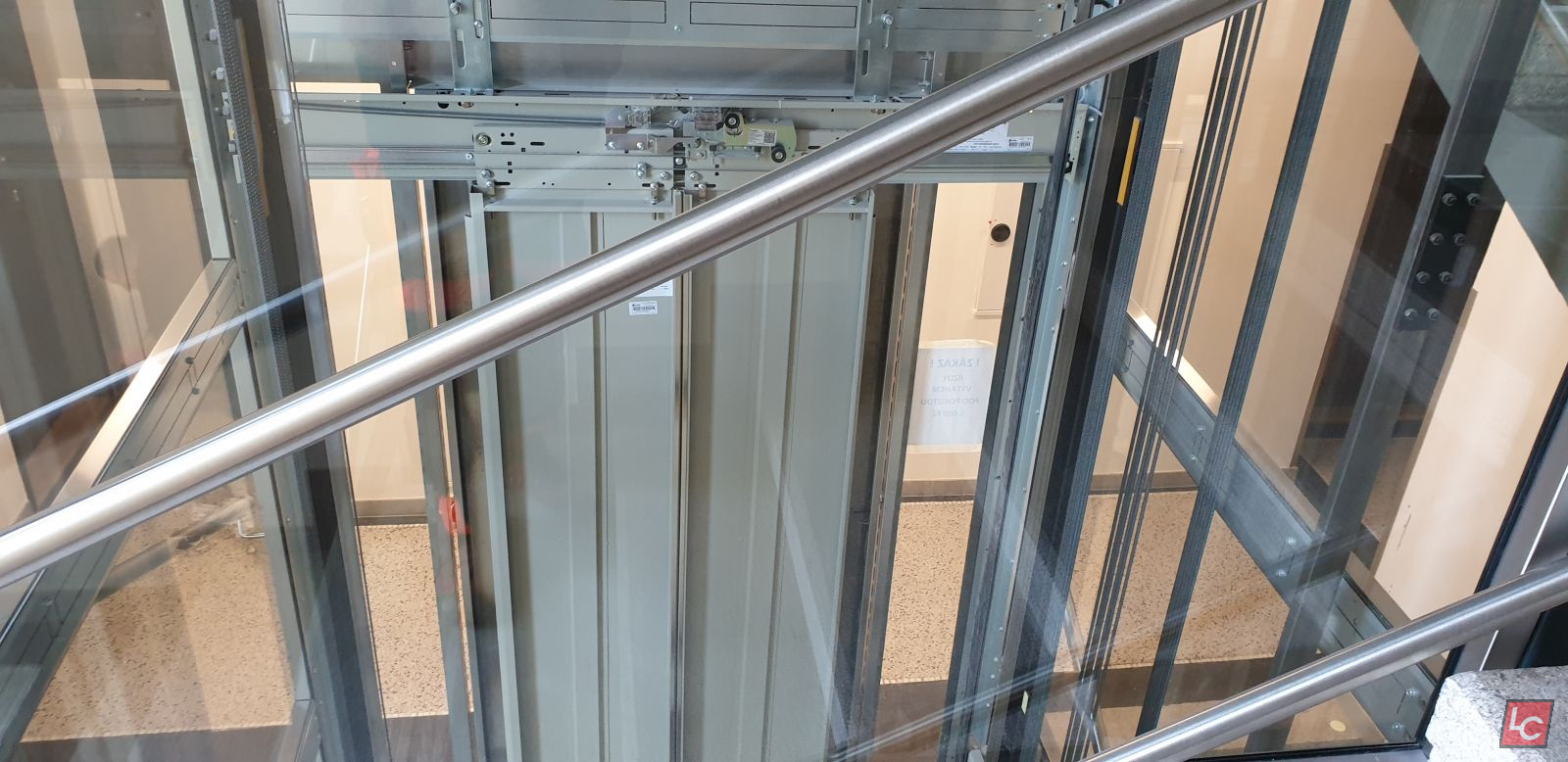

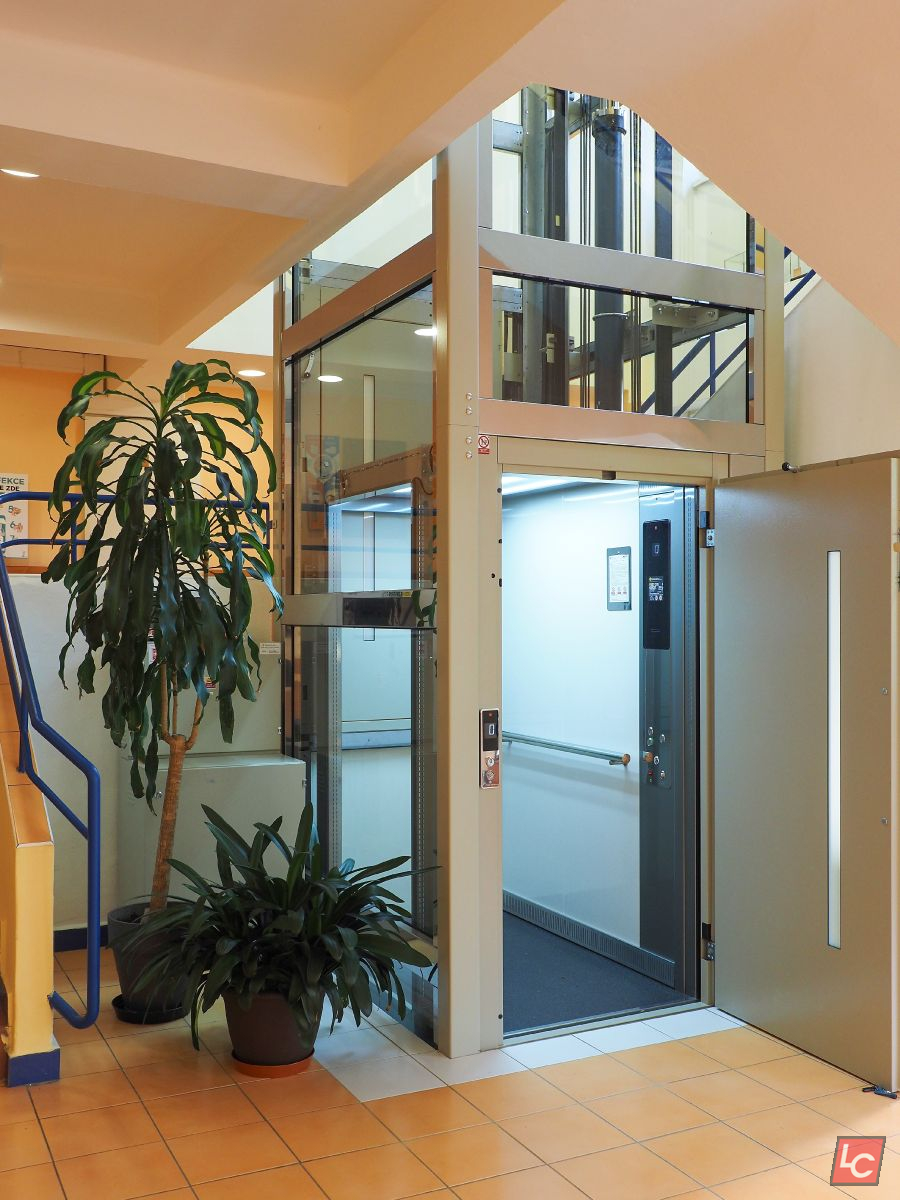

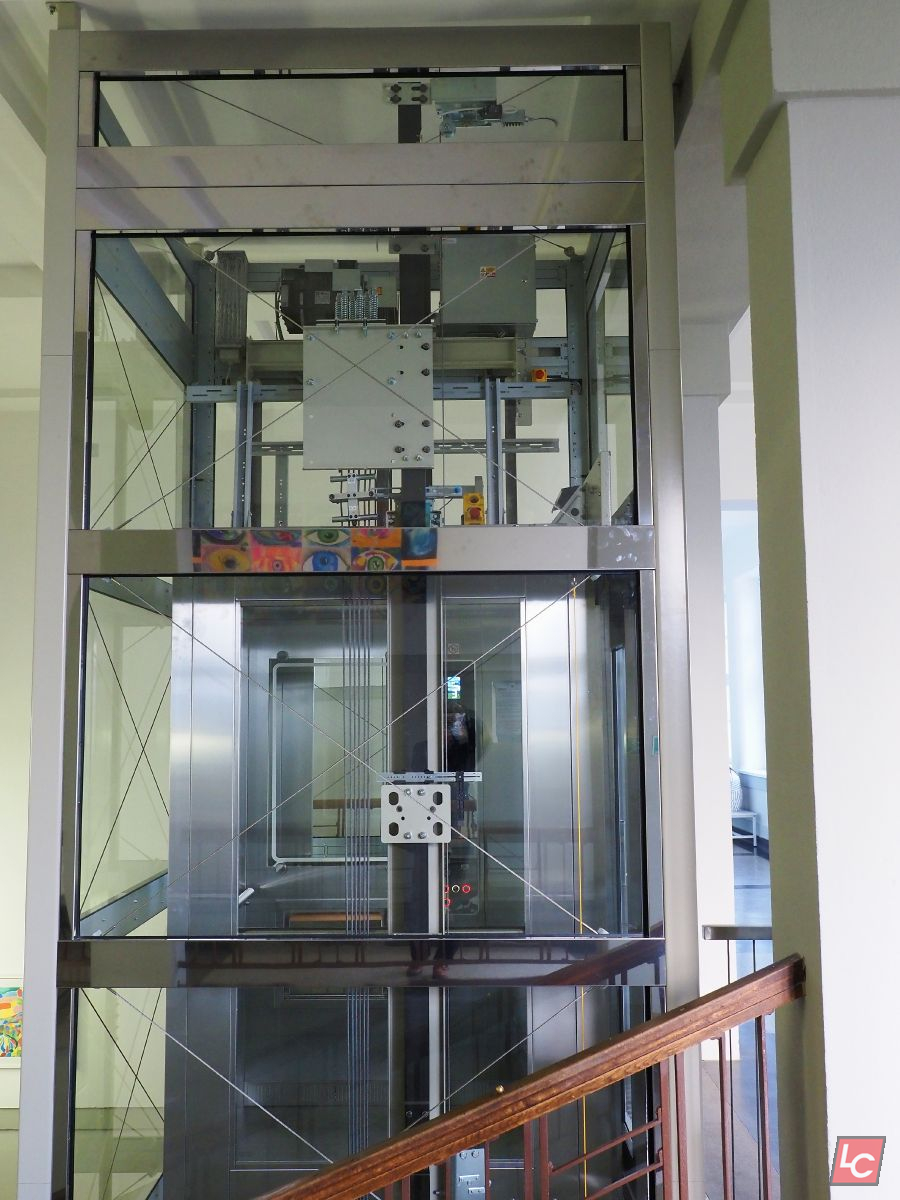

Galéria realizácií

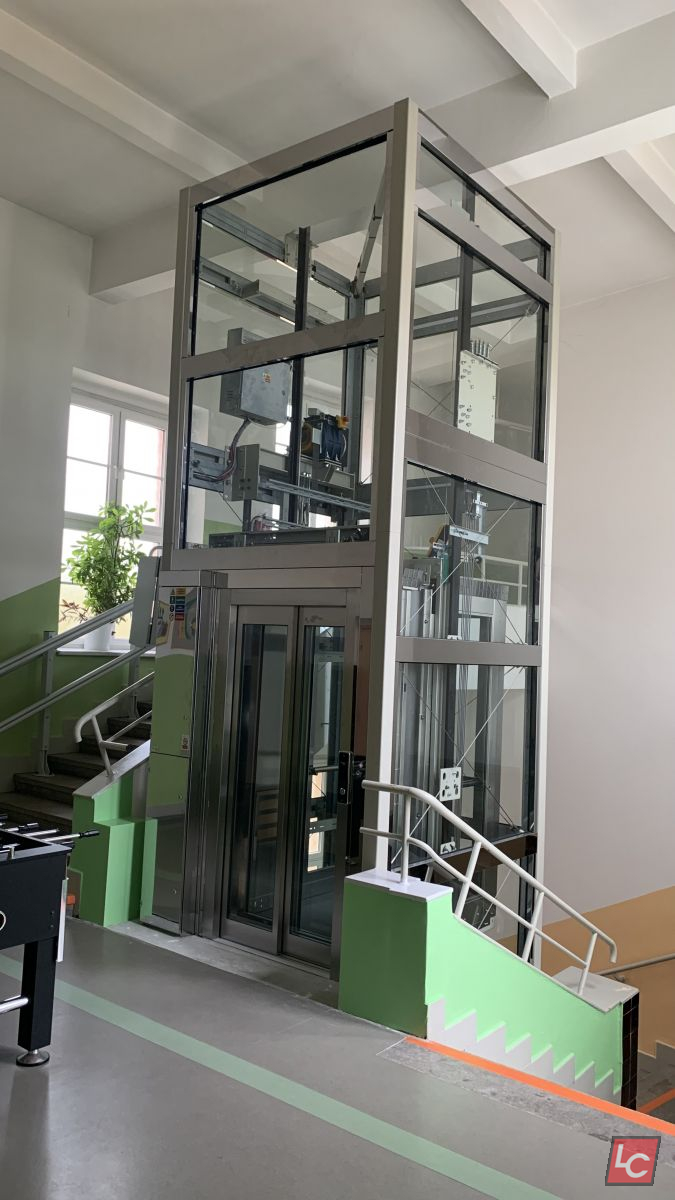

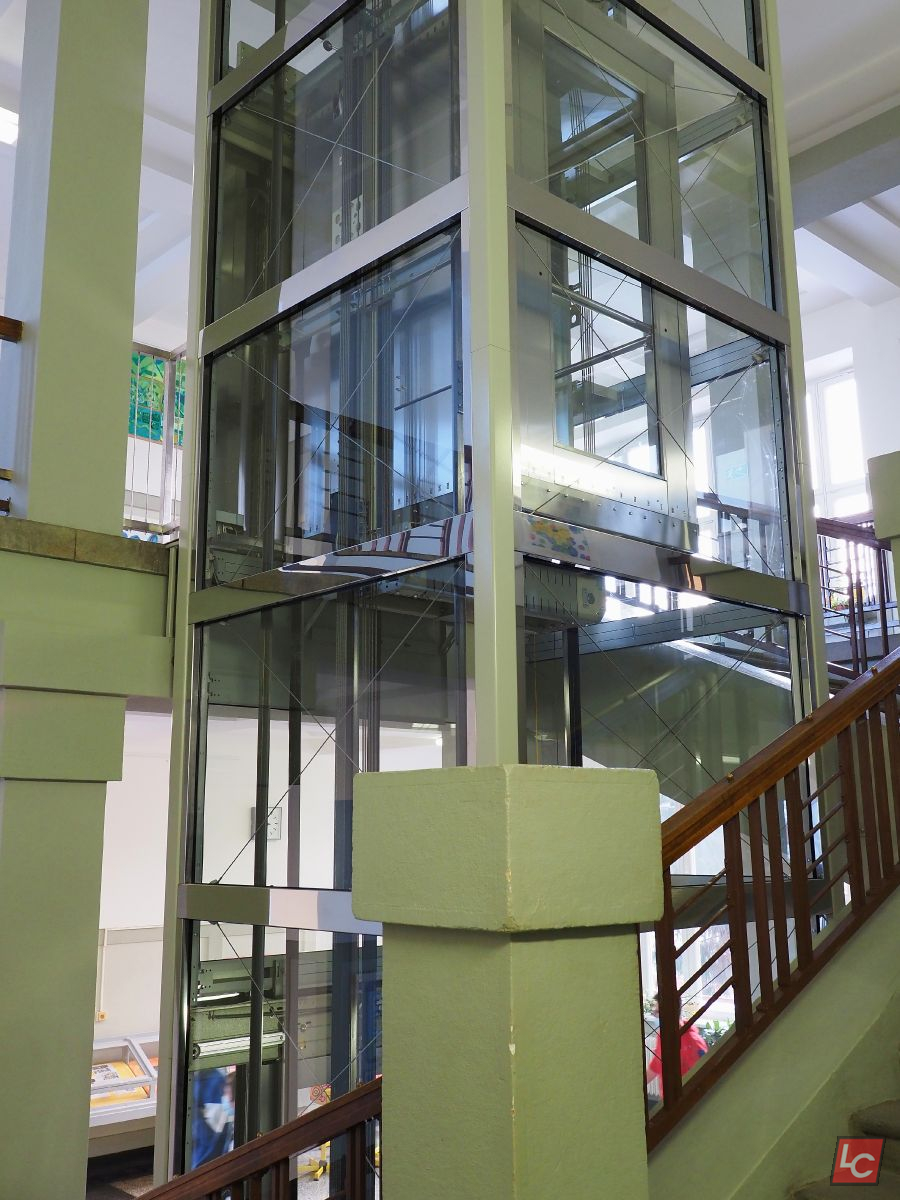

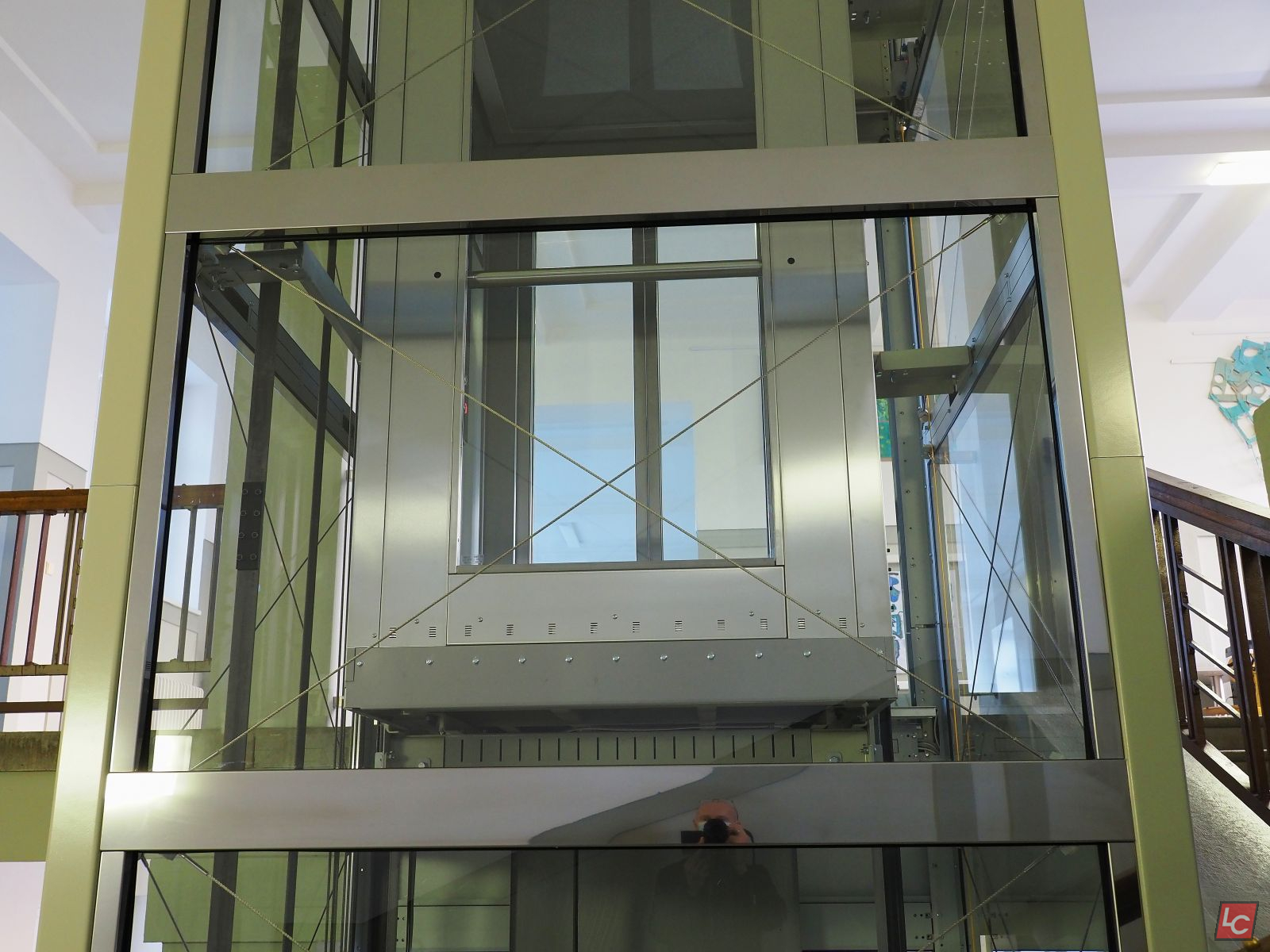

ZŠ Petrov, TempírZŠ Petrov, TempírZŠ Petrov, TempírZŠ Petrov, TempírZŠ Petrov, TempírZŠ Petrov, TempírZŠ Petrov, TempírZŠ Petrov, TempírKonstrukce LC Alfa - RD KameničkyKonstrukce LC Alfa - RD KameničkyKonstrukce LC Alfa - RD KameničkyObrázek nenalazen ...SBDO, Na Bielenisku, Pezinok - Servis elektro zdv. zar.SBDO, Na Bielenisku, Pezinok - Servis elektro zdv. zar.SBDO, Na Bielenisku, Pezinok - Servis elektro zdv. zar.SBDO, Na Bielenisku, Pezinok - Servis elektro zdv. zar.SBDO, Na Bielenisku, Pezinok - Servis elektro zdv. zar.SBDO, Na Bielenisku, Pezinok - Servis elektro zdv. zar.ZŠ Petrov, TempírZŠ Petrov, Tempír
