Poskytneme Vám vše potřebné pro Vaše projekty - výkresy, řezy šachtou, výpočty...


Nemůžete se rozhodnout, jaký výtah navrhnout do Vašeho projektu? Proč byste si měli vybrat zrovna nás?

Nabízíme výtahy jak do bytových domů tak do nemocnic, firemních sídel, ordinací, rodinných domů i do pensionů a památkových budov.
Vyberte si ten správný výtah pro Váš projekt.


Stáhněte si rychle a jednoduše naše podklady pro Váš projekt. Veškeré naše výkresy a řešení jsou v souladu s nejnovějšími normami pro výtahy!
Nemusíte to kreslit pokaždé znovu!



Výkresy a řezy šachtou v PDF a DWG





Lanový výtah se strojovnou

Pro bytové domy, nemocnice, modernizace a všechny budovy s vyšším počtem pater


    • LC Double 450 1:1 - 25m, (bez)převodový, vzadu beton, 1040x1500 - PDF, DWG
    • LC Double 450 1:1 - 25m, (bez)převodový, naboku ocel, 1040x1500 - PDF, DWG
    • LC Double 450 1:1 - 25m, (bez)převodový, naboku ocel, 1200x1500 - PDF, DWG
    • LC Double 450 1:1 - 25m, (bez)převodový, naboku beton, 1500x1500 - PDF, DWG
    • LC Double 450 1:1 - 25m, (bez)převodový, naboku ocel, 1500x1500 - PDF, DWG
    • LC Double 450 1:1 - 25m, (bez)převodový, naboku ocel, 1040x1750, průchozí - PDF, DWG
    • LC Double 450 1:1 - 25m, (bez)převodový, naboku ocel, 1200x1750, průchozí - PDF, DWG
    • LC Double 450 1:2 - 25m, bezpřevodový, naboku ocel, stroj naboku, 1150x1600 - PDF, DWG
    • LC Double 450 1:2 - 25m, bezpřevodový, naboku ocel, stroj vzadu dole, 1200x1500 - PDF, DWG

    • LC Double 550 (1:1) - 25m, (bez) převodový, naboku ocel, 1200x2200 - PDF, DWG
    • LC Double 550 (1:1) - 25m, (bez) převodový, naboku ocel, 1200x2200, průchozí - PDF, DWG
    • LC Double 650 (1:1) - 30m, 40m, (bez) převodový, naboku ocel, 1200x2200 - PDF, DWG
    • LC Double 650 (1:1) - 30m, 40m, (bez) převodový, naboku ocel, 1200x2200, průchozí - PDF, DWG
    • LC Double 650 (1:2) - 25m bezpřevodový, vzadu beton, stroj naboku, 1600x2100 - PDF, DWG
    • LC Double 650 (1:2) - 40m bezpřevodový, vzadu beton, 1800x1800 - PDF, DWG

    • LC Double 800 (1:2) - 35m bezpřevodový, naboku beton, 1800x2400 - PDF, DWG
    • LC Double 1000 (1:2) - 35m bezpřevodový, naboku beton, 1800x2400 - PDF, DWG
    • LC Double 1250 (1:2) - 25m, bezpřevodový, naboku beton, 2100x2700 - PDF, DWG
    • LC Double 1600 - PDF, DWG



Speciální řešení lanového výtahu určené pro domy bez výtahu - kompatibilní s konstrukcí LC BETA



  • LC DoubleZero 450, 1:2 - 25m, bezpřevodový, naboku ocel, stroj naboku - PDF
  • LC DoubleZero 450, 1:2 - 25m, bezpřevodový, naboku ocel, průchozí - PDF





Hydraulický výtah

Pro bytové domy, hotely a všechny budovy s nižším počtem pater









Upravené řešení hydraulického výtahu určené pro domy bez výtahu - kompatibilní s konstrukcí LC BETA


  • LC HydroZero 450 1:2, neprůchozí - PDF
  • LC HydroZero 450 1:2, průchozí - PDF




    /

Lanový výtah bez strojovny



Pro nové budovy, památkové objekty, do omezených prostor



  • LC OneSpace 1250 - PDF, DWG
  • LC OneSpace 1600 - PDF, DWG
  • LC OneSpace 2000 - PDF, DWG





Hydraulická plošina - od výtahu k nerozeznání



Pro rodinné domy, pensiony či firemní sídla do 4 pater




  • Stavební připravenost pro všechny typy LC mini - PDF
  • LC mini 250, šachta 1000x950 - PDF, DWG
  • LC mini 250, šachta 1100x1000 - PDF, DWG
  • LC mini 250, šachta 1200x1050 - PDF, DWG
  • LC mini 250, šachta 1300x1150 - PDF, DWG
  • LC mini 250, šachta 1300x1250 - PDF, DWG
  • LC mini 250, šachta 1300x1350 - PDF, DWG
  • LC mini 320, šachta 1300x1250 - PDF, DWG
  • LC mini 320, šachta 1300x1350 - PDF, DWG
  • LC mini 320, šachta 1400x1450 - PDF, DWG
  • LC mini 320, šachta 1400x1500 - PDF, DWG
  • LC mini 500, šachta 1400x1450 - PDF, DWG
  • LC mini 500, šachta 1500x1550 - PDF, DWG
  • LC mini 500 Industry, š.1100x1800 - DWG1, DWG2







Informace o jednotlivých výtazích, tabulky parametrů, modely výtahů



Katalogy výtahů a kabin LC ke stažení

  • Výtahy se značkou (hlavní katalog LC) - Stáhnout
  • Domácí výtahy LC mini - Stáhnout
  • Portfolio výtahů LC - Stáhnout
  • Katalog LC design - kabina Classic - Stáhnout
  • Katalog LC design - kabina Elegant - Stáhnout
  • Katalog LC design - kabina Exclusive - Stáhnout

Těšíme se na spolupráci s Vámi

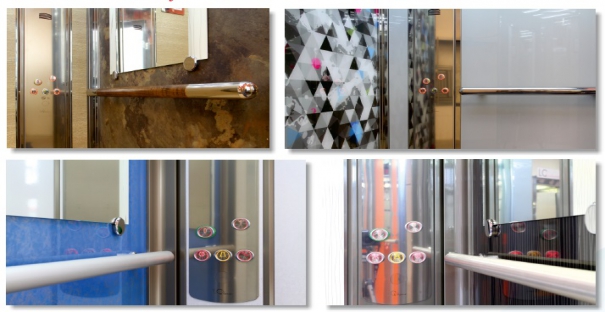

Na obrázku příklady vzorů barevných skel kabiny LC Exclusive ColorGlass





Tabulky parametrů typových výtahů

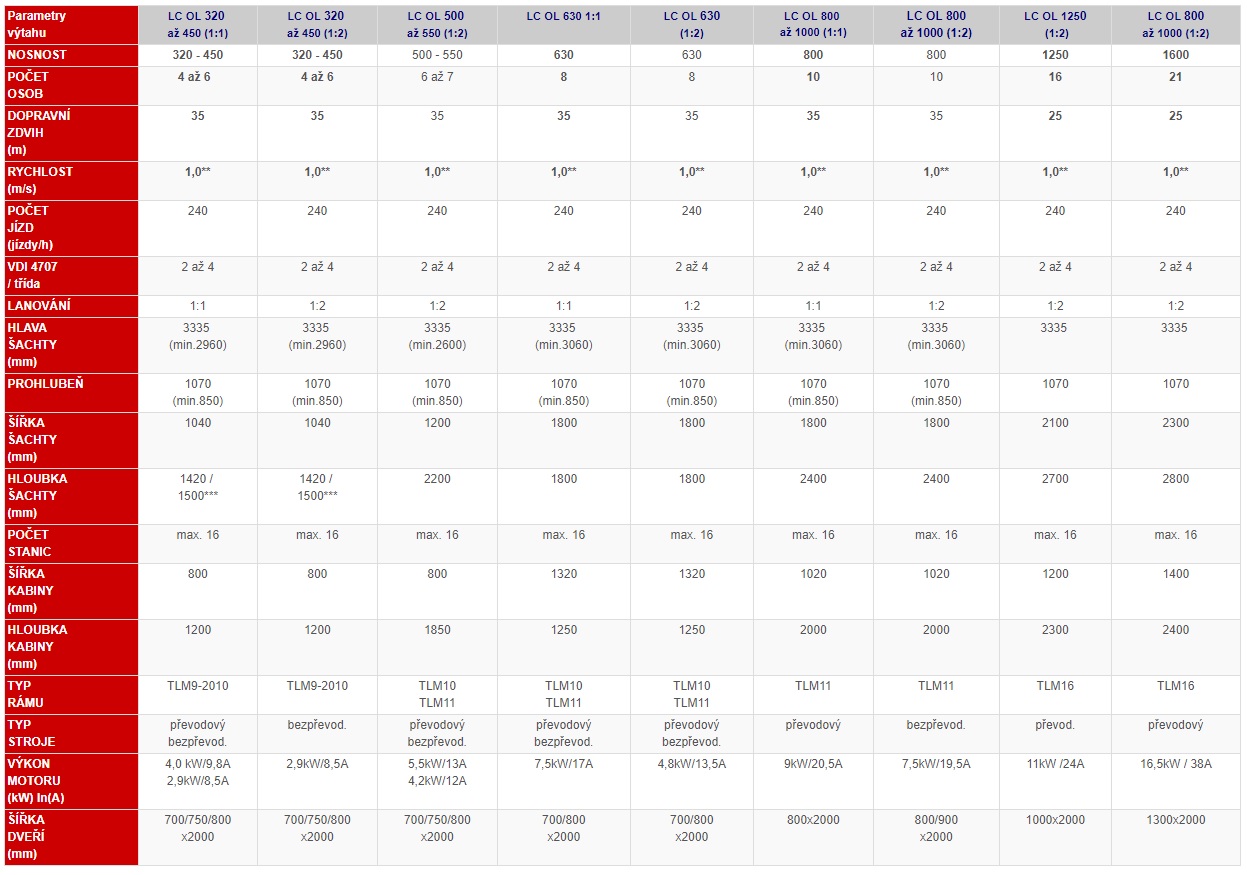

LC DoubleSpace

LC HydroSpace

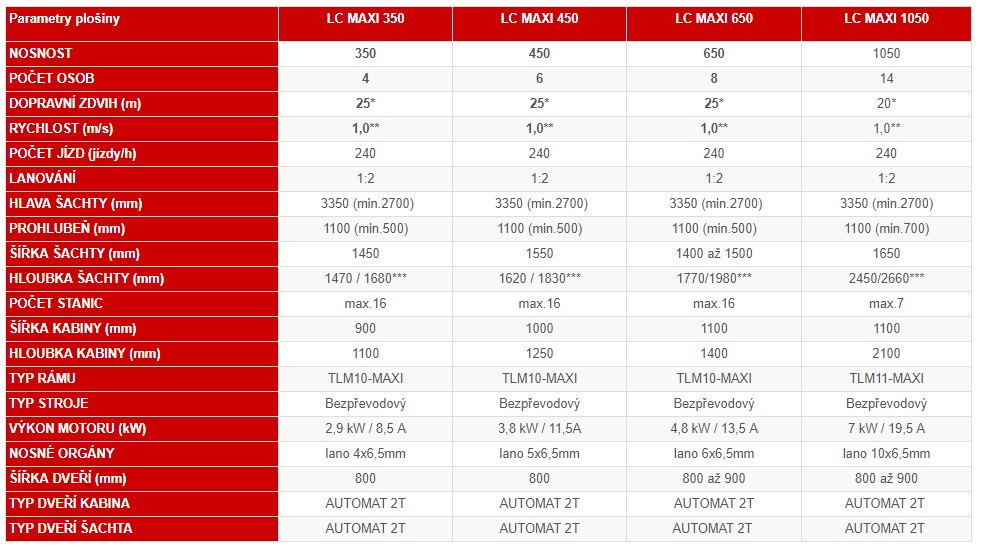

LC maxi

 LC OneSpace





 *v případě vyššího zdvihu, prosím kontaktujte obchodní oddělení LC pro bližší informace
**jmenovitá rychlost 1,0 m/s je standardní, maximální jmenovitá rychlost je 1,6 m/s
***Průchozí varianta

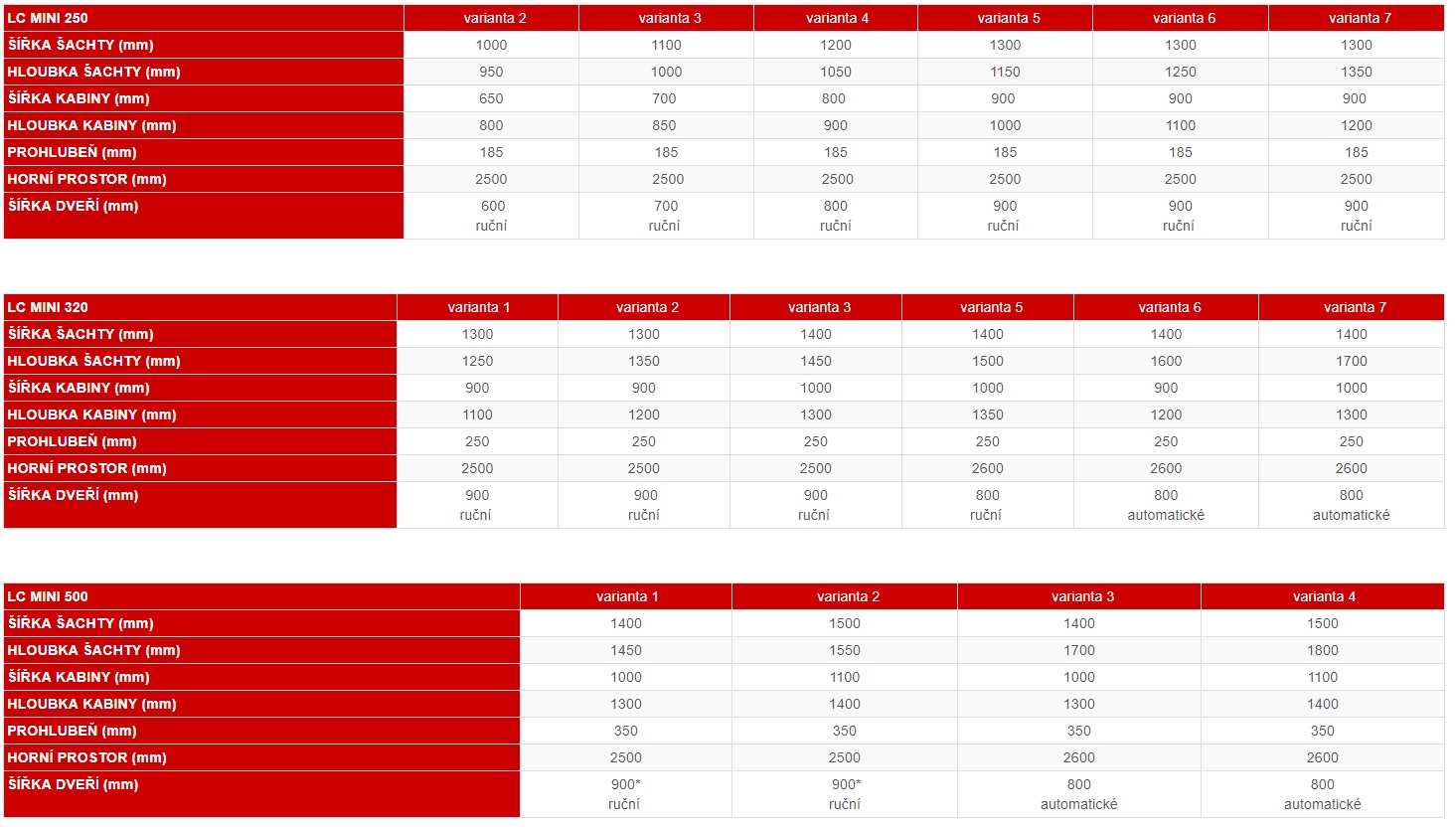

LC mini
