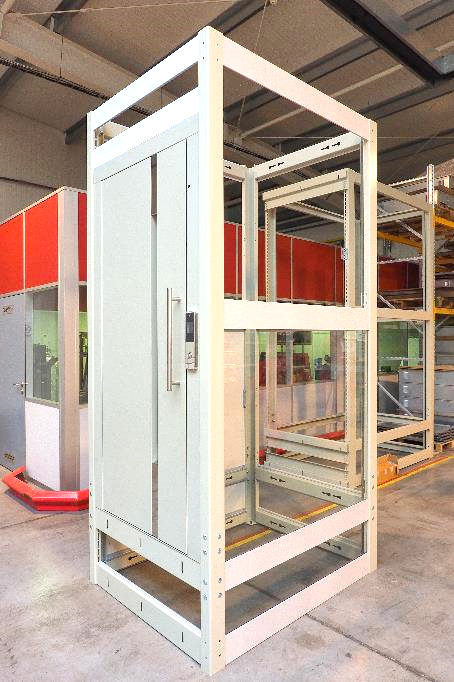

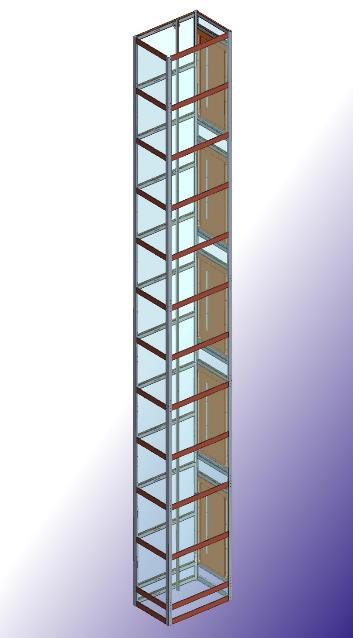

Konštrukcie LC Beta

• Montáž vr. výplní cca 4h na 1 poschodie

• Revolučné riešenie krytia vodorovných profilov šachty z materiálu PLALAM


• Montáž výplní zvnútra i zvonku šachty


• Prioritne určené pre sklenenú výplň, variantne pre sadrovláknité dosky fermacell

• 100% kompatibilita s LC výťahmi

LC Konštrukcie LC Beta ( do nosnosti výťahu Q = 650kg )

Zhotovenie konštrukcie:

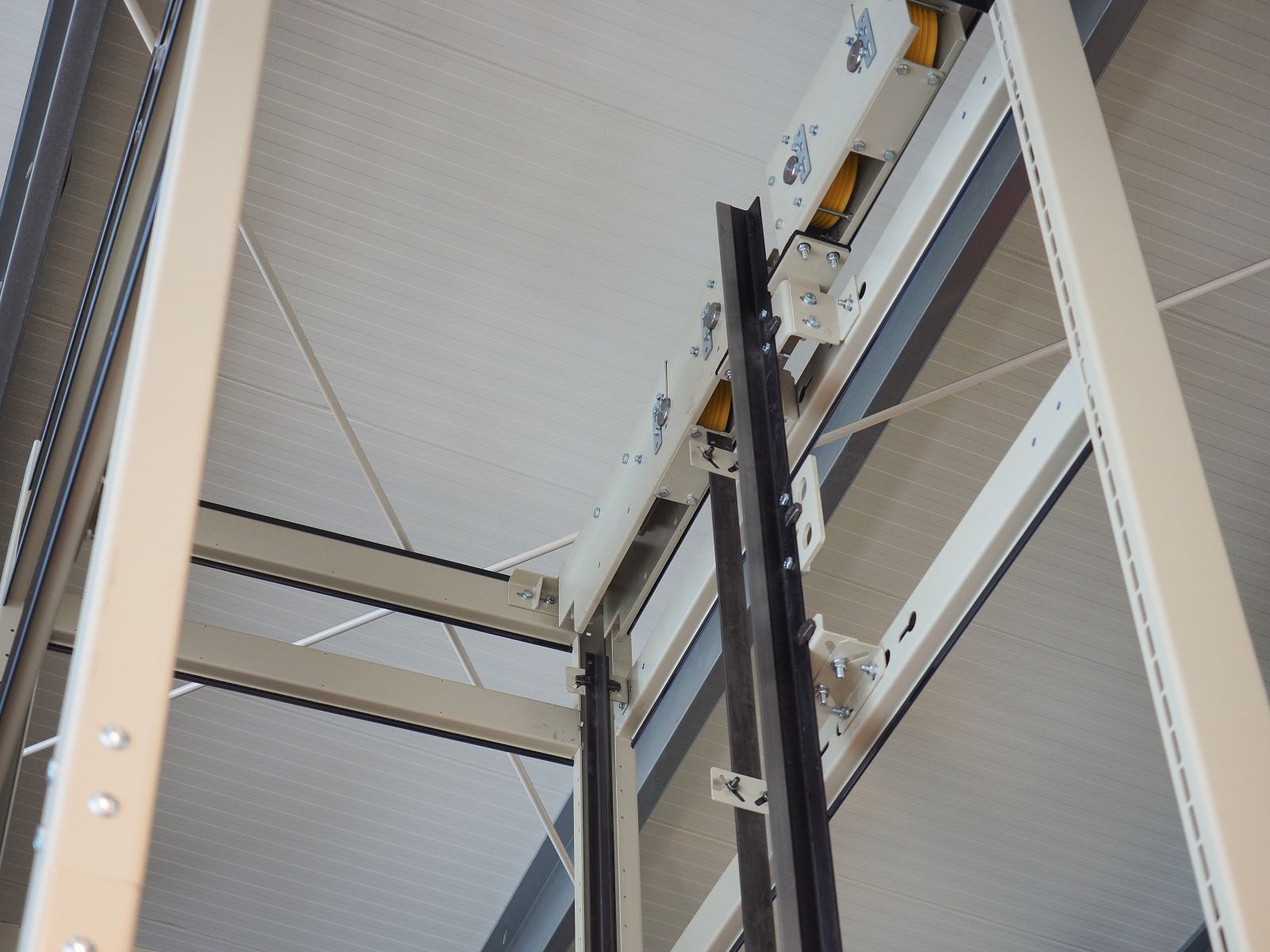

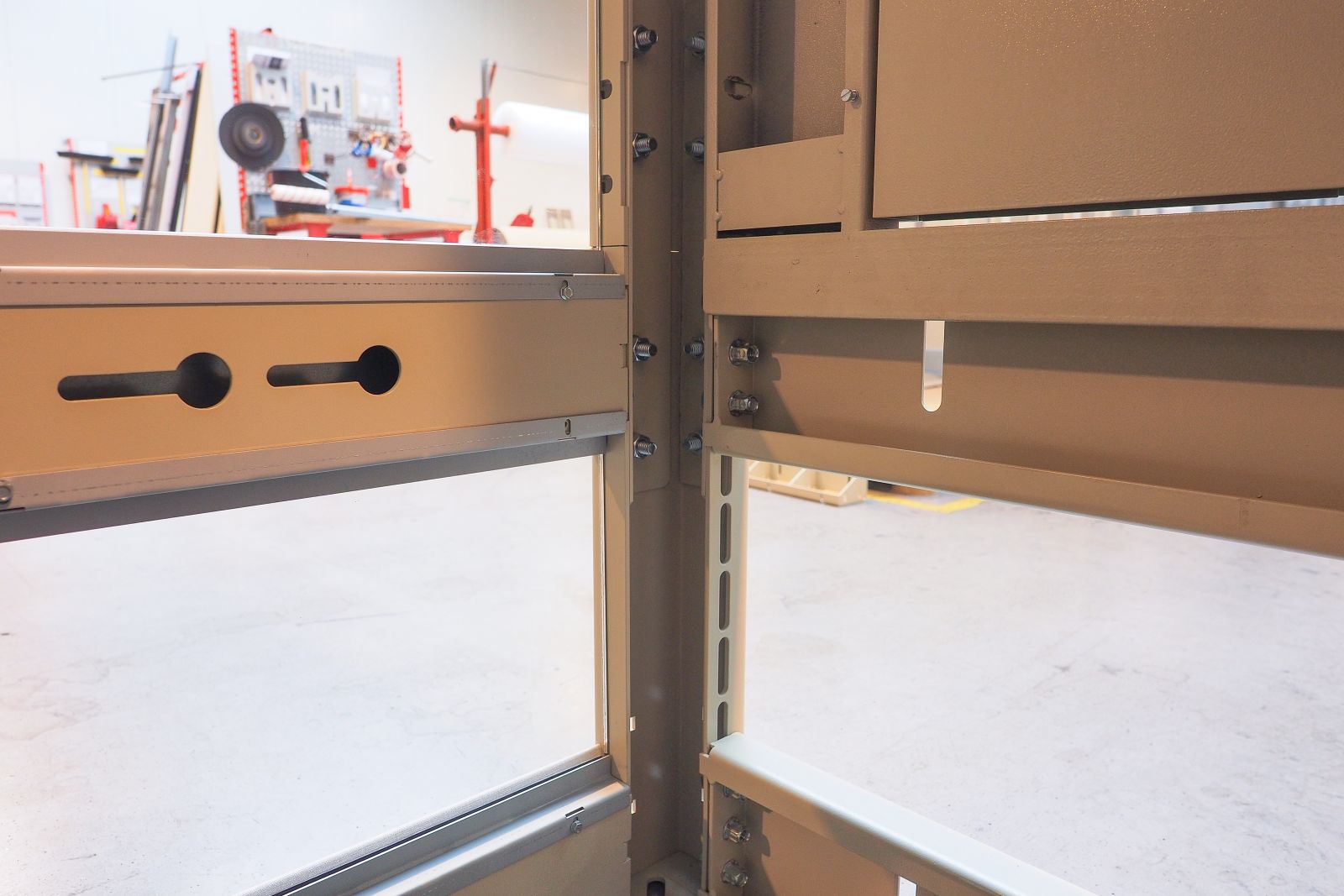

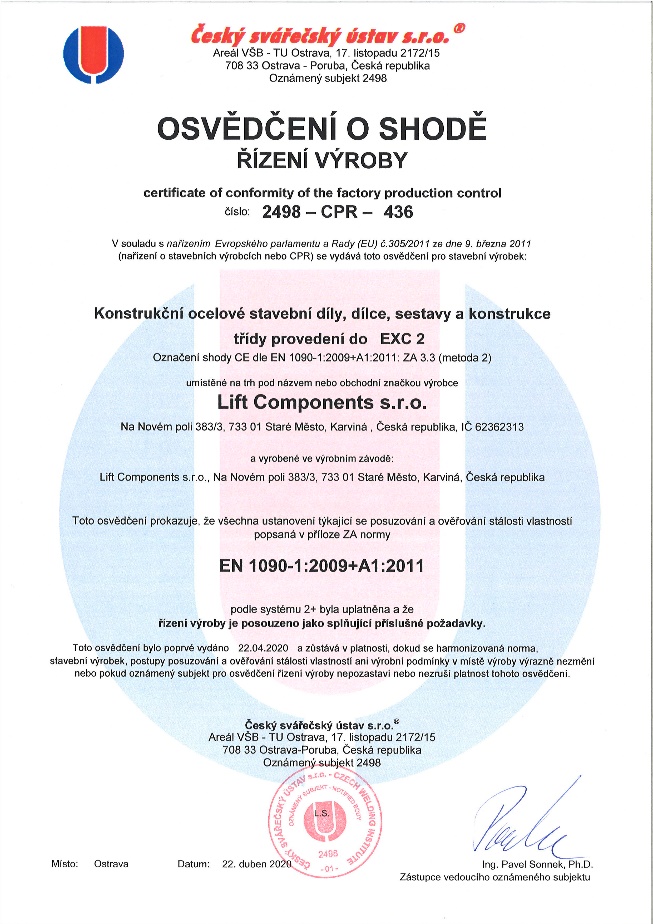

• Certifikovaná (certifikát č. 2498-CPR-436), celkovo montovaná/skrutkovaná, ocelová konštrukcia z tenkostenných profilov umožňujúcich prenos síl od výťahu.

• Určené pre vnútorné prostredie do nosnosti Q = 650 kg.


• Vyhotovenie šachty / materiál konštrukcie: EXC2 / Oceĺ S235JR, S355JR, otvorené ohýbané profily


• Farebné vyhotovenie: náter podĺa RAL / thrúbka  50 mm (štandard RAL 7032)


• Kotvenie konštrukcie v úrovni priehlbne, nástupišťa a v hlave šachty v nástupištiach a v hlave šachty pomocou oceľových kotiev do betónu

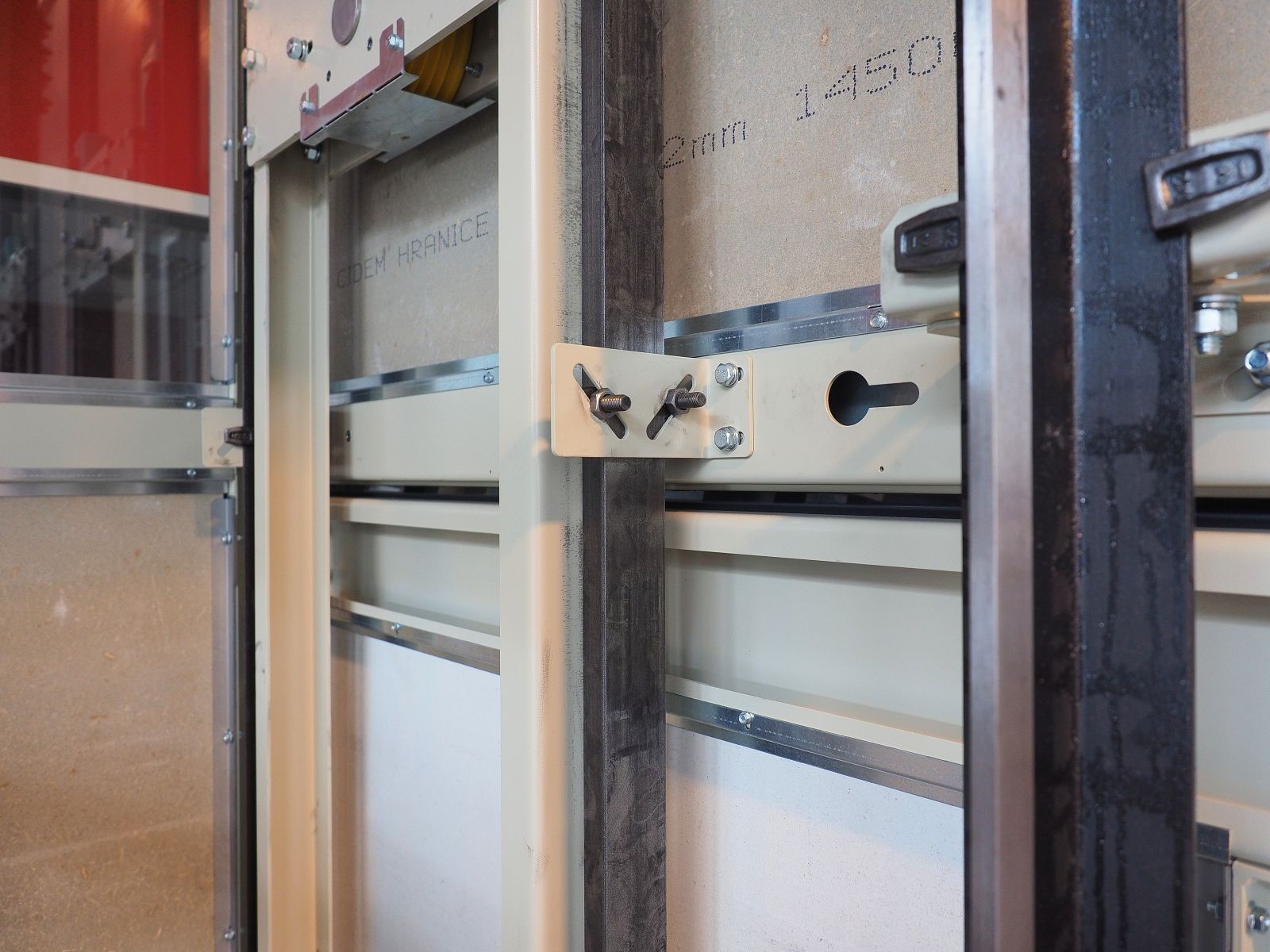

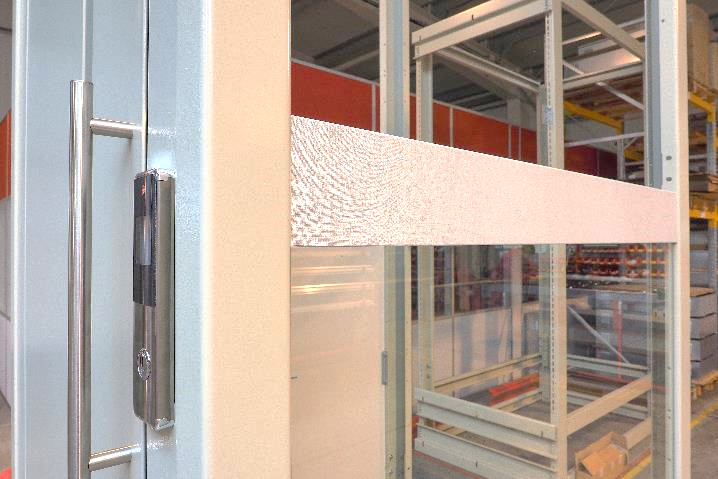

Revolučné riešenie krytia vodorovných profilov šachty

• Krycí materiál vodorovných profilov - PLALAM (pozinkovaný plech + PVC film + ochranný film)


• Variantne – nerezová oceĺ podĺa požiadavky

Farebné vyhotovenia krytia vodorovných profilov šachty viď. vzory nížšie

Farebné vyhotovenia krytia zvislých profilov šachty viď. vzory nížšie

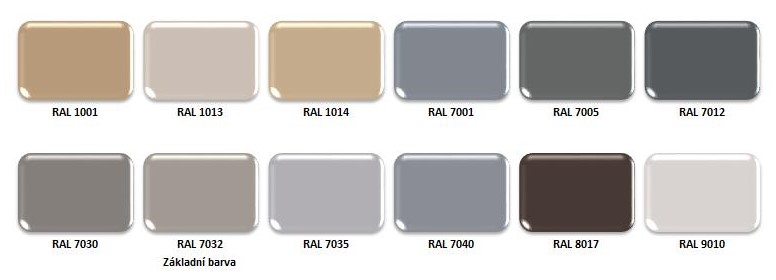

LC colours

Príplatkové farby LC; základná farba je RAL 7032 (bez príplatku)

 

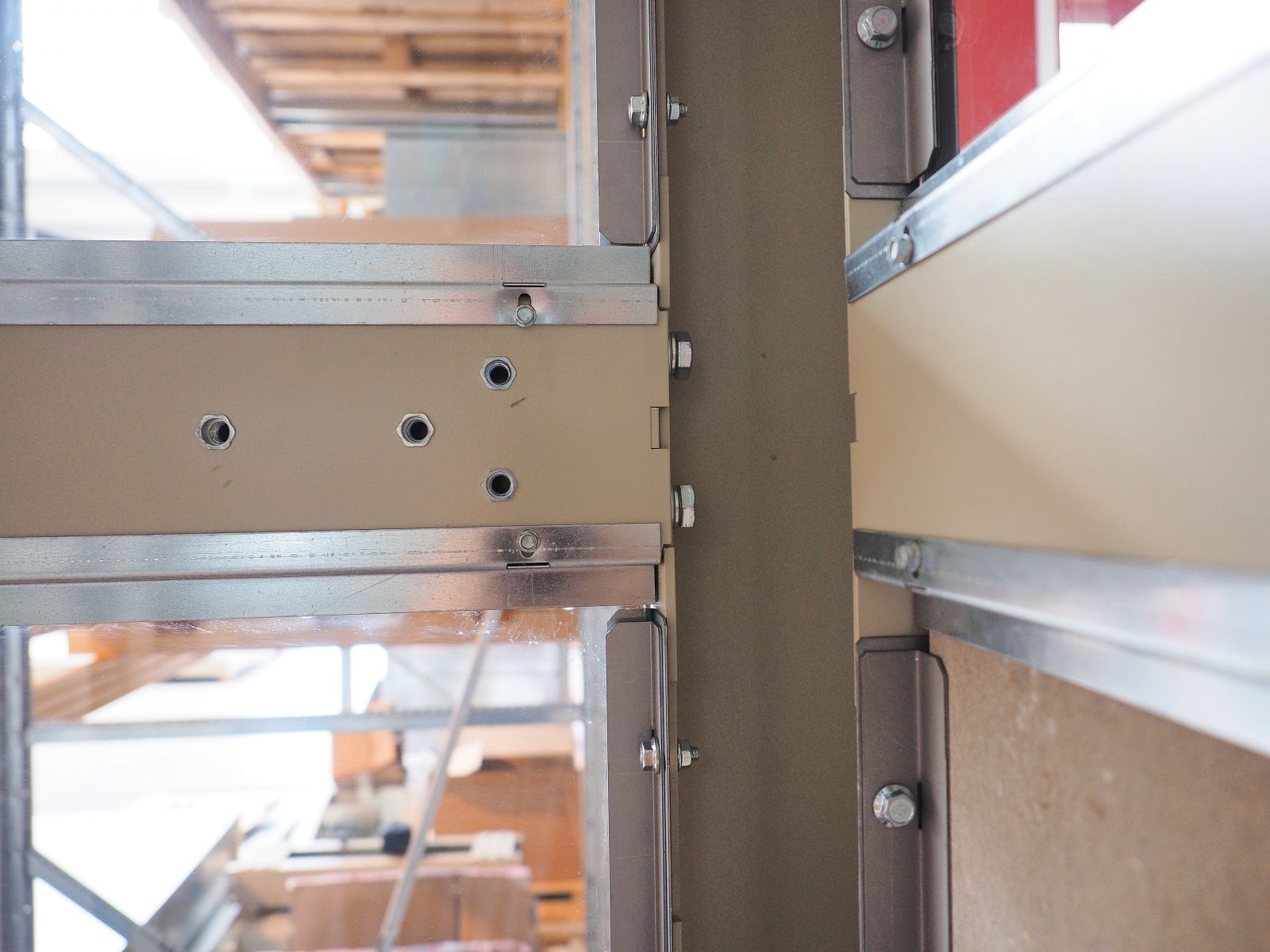

Výplň konštrukcie – LC Beta a) laminované bezpečnostné sklo

Výplň konštrukcie-vrstvené (laminované) bezpečnostné sklo 4+4+0,76mm

• vsadenie skla do zasklievacieho systému LC s antivibračným tesnením

• jednoduchá a veĺmi kompaktná instalácia do zasklievacieho profilu


• montáž výplní zvnútra šachty i zvonku


• vyhotovenie skla – čiré, farebné, mliečne matné

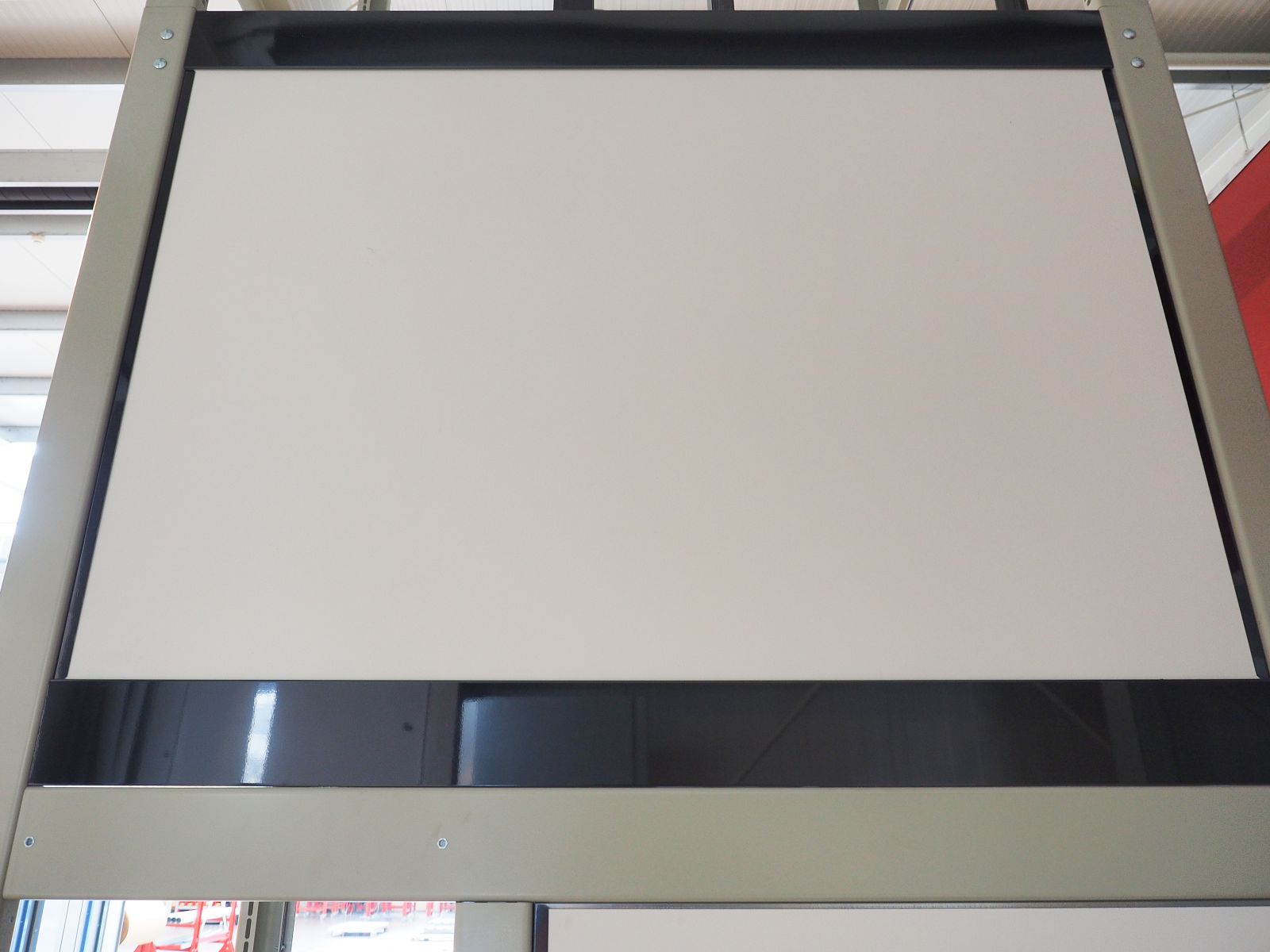

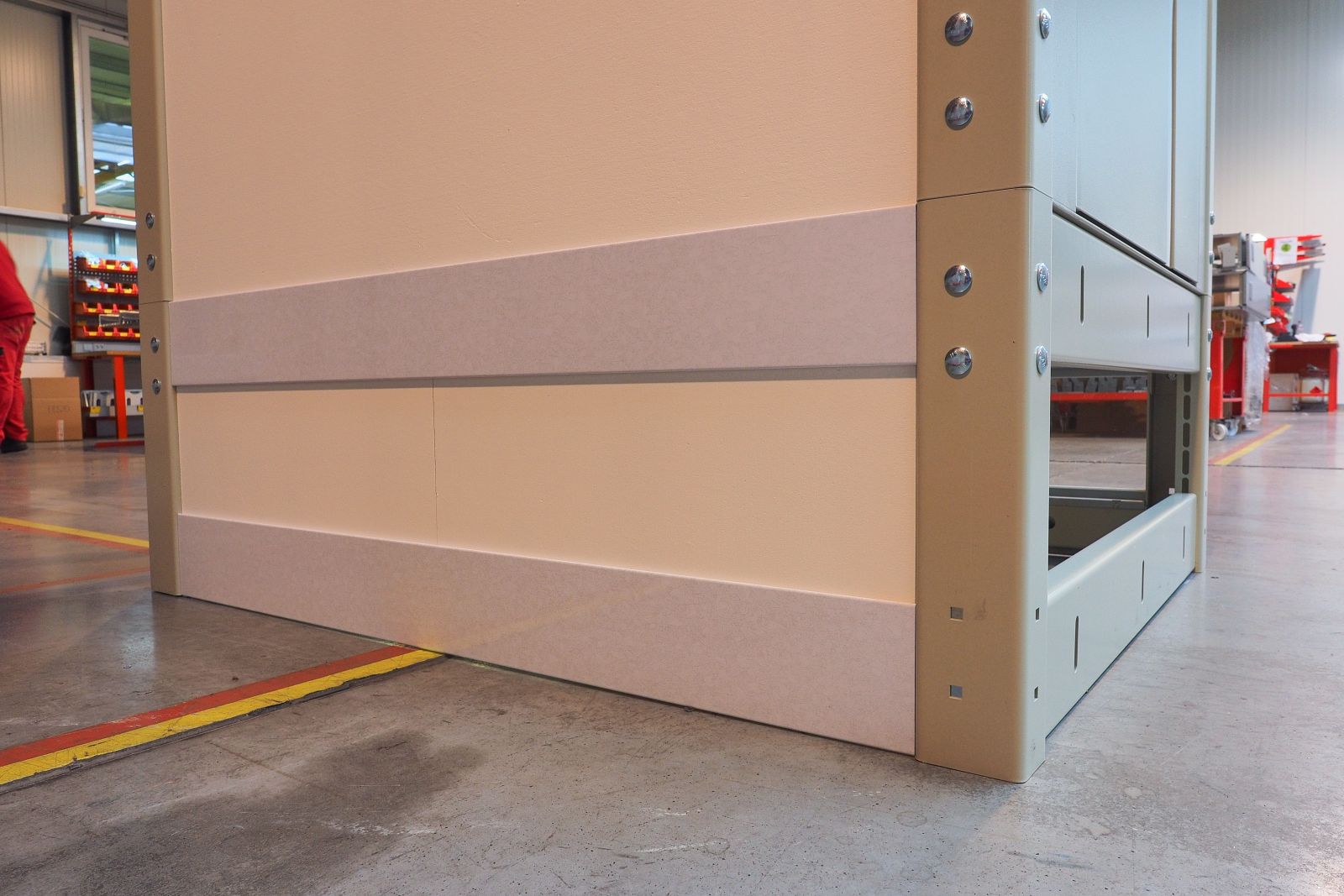

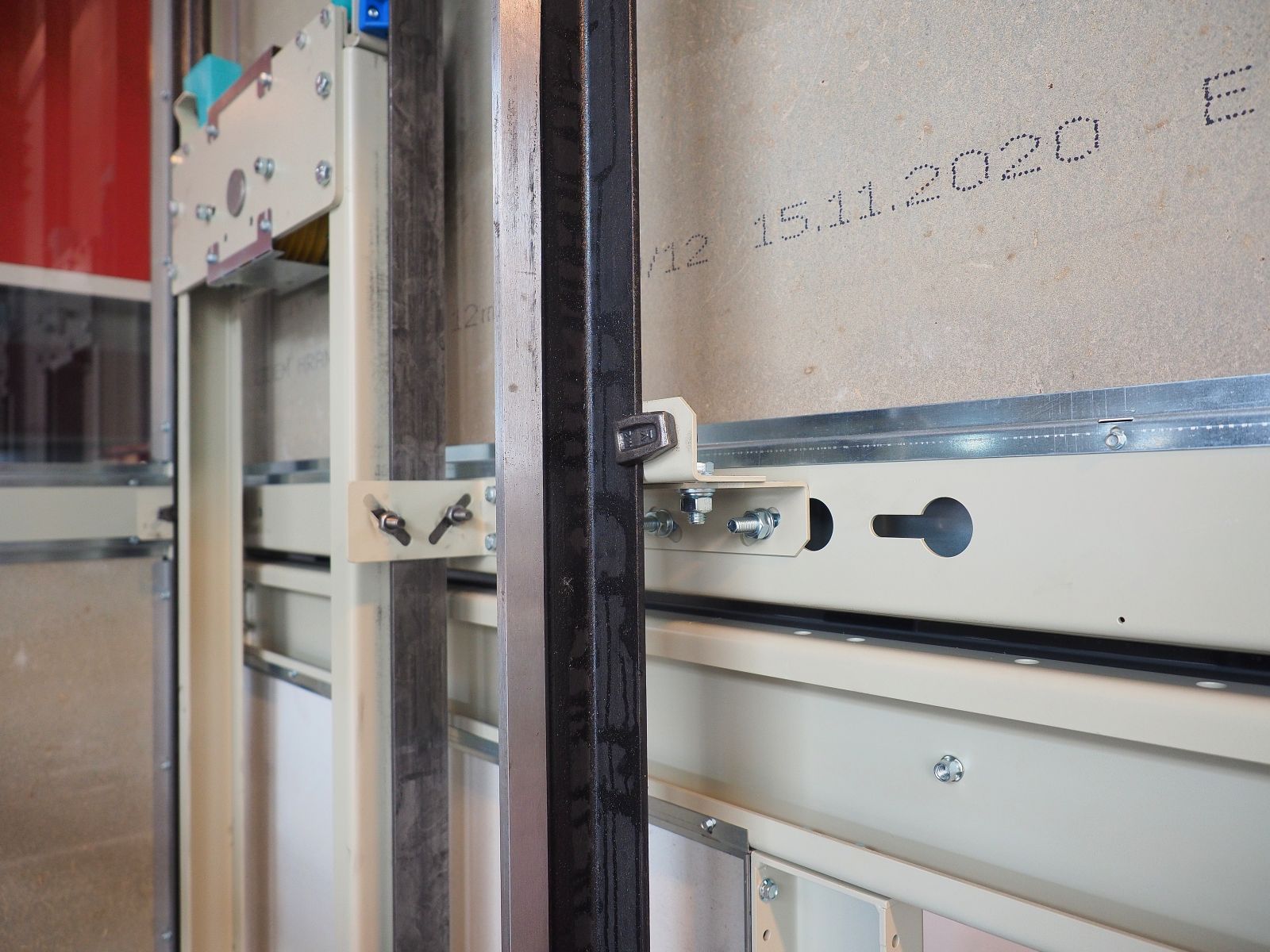

• Ďalšou variantou výplne sú sádrovláknité dosky fermacell

• Sádrovláknité dosky fermacell sú zatriedené podĺa ČSN EN 13 501-1 A2 – s1 d0


• Požiadavky sú doložené Evropským technickým schválením ETA -03/0050


• Skúška mechanickej pevnosti podĺa ČSN EN 81-20:2015 (Inšpekčný certifikát I-63-0126/16/ZZ/T)


Súčasť dodávky

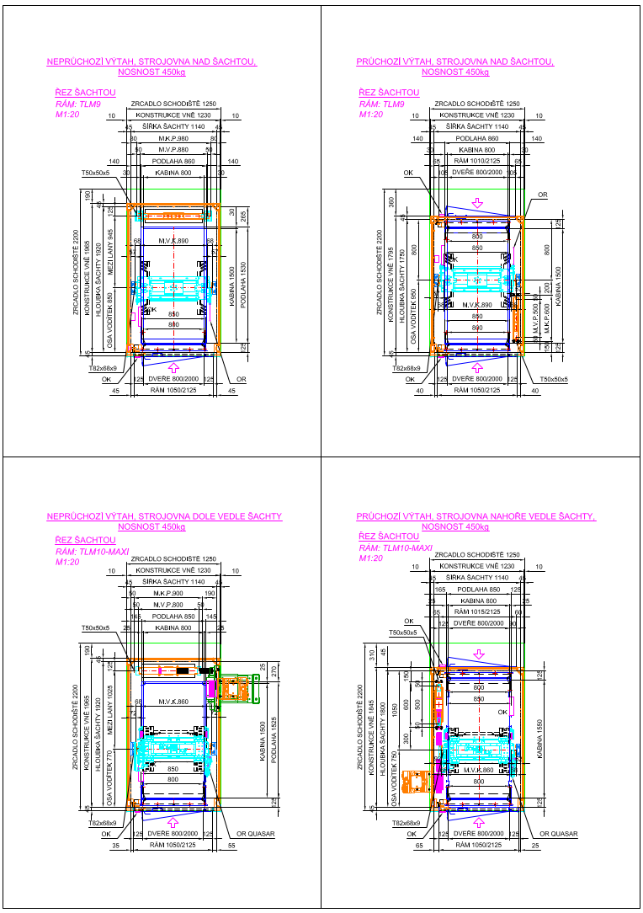

• Dodávka ocelovej konštrukcie podĺe odsúhlaseného výkresu vyhotovenia šachty


• Dodávka výplne konštrukcie


• Konečná vykonávacia dokumentácia, statické posúdenie k náhľadu na projekčnom oddelení firmy

• Atesty materiálov


• Prehlásenie o vlastnostiach výrobkou podĺe ČSN EN 1090-1+A1, ČSN EN 1090-2

Montáž

• Termín dodania cca 5/6 týždňov od zamerania a podpisu kúpnej zmluvy (a podĺa volných výrobných kapacit)


• Doba montáže oceĺovej konštrukcie: 2 poschodia = 1 deň


• Montáž výplní 4 poschodia = 1 deň

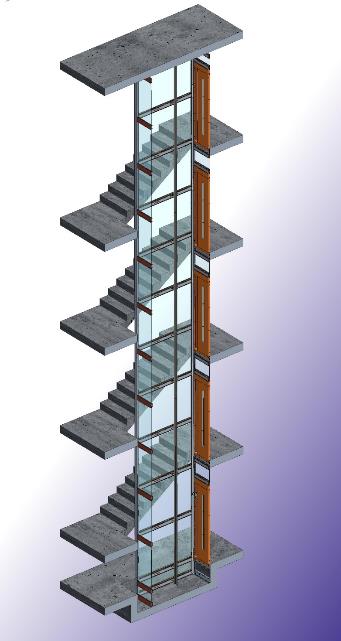

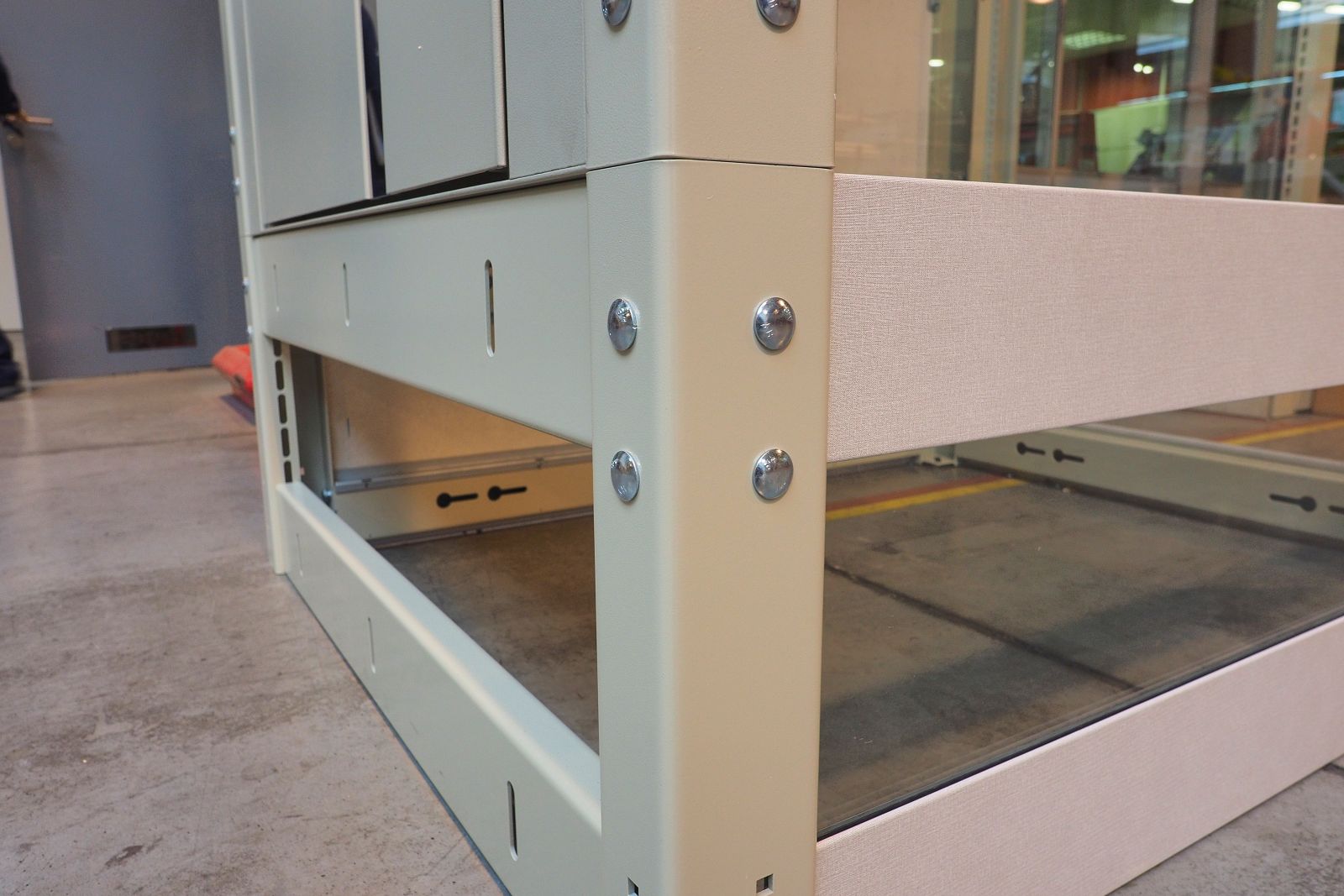

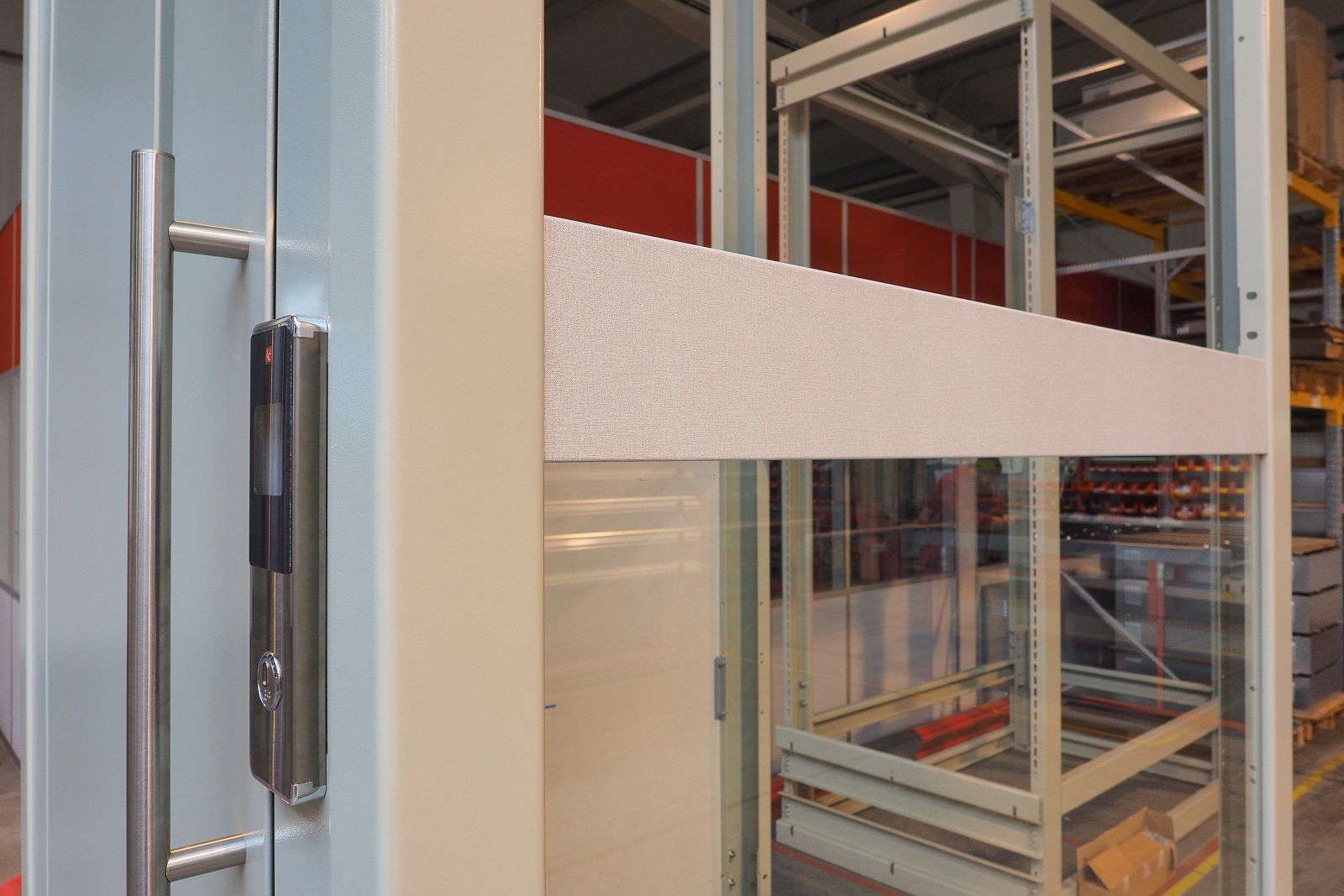

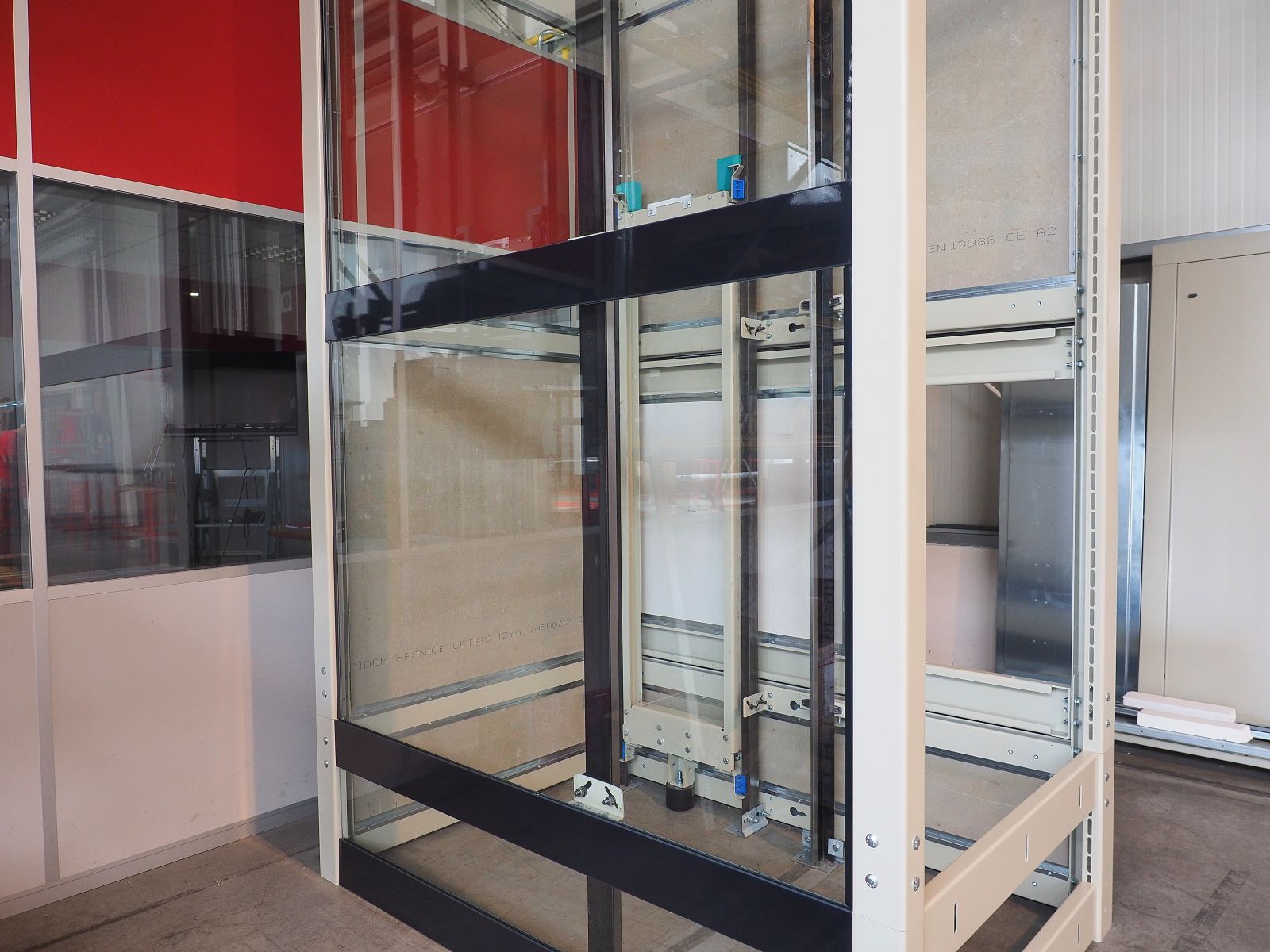

LC Konštrukcia Beta - príklady vyhotovenia u LC výťahov
