LC DoubleZero - úplne nový typ výťahu pre domy bez výťahu a nielen pre nich

10. January 2022

Kompatibilné s konštrukciou LC Beta - Možnosť ucelené dodávky výťahu i s konštrukciou



Lanový výťah s bočnou mini strojovňou



Speciálne riešenie lanového výťahu určené pre domy bez výťahu.



 Parametry

• Nosnosť do 450 kg
• Rýchlosť 1,0 m/s
• Zdvih 11,2 m
• Dvere šírky 800 mm
• Nepriechodná kabína 800x1550 mm
• Priechodná kabína 800x1540 mm
• Zrkadlo schodiska (šachta) 1250x2200mm

• Hlava šachty 3335 mm (min. 2550 mm)
• Priehlbeň 1070 mm (min. 500 mm)
• Rám TLM10-maxi
• Bez prevodový stroj SG15 4,25 kW / 12 A
• Lano 5x6,5 mm

Výhody
• Úspora miesta s bočnou mini strojovňou v najnižšej či najvyššej stanici
• Hlava 2550 mm
• Priehlbeň min. 500 mm

• Vyššia rýchlosť
• Dlhá životnosť vďaka pozinkovaným dielom
• Oceľové laná vydržia až 2x dlhšie ako pásy
• Výťah je diaľkovo monitorovaný (LC monitoring 365) – je možné sledovať ho odkiaľkoľvek
• 100% kompatibilita všetkých dielov
výťahu a konštrukcie LC Beta

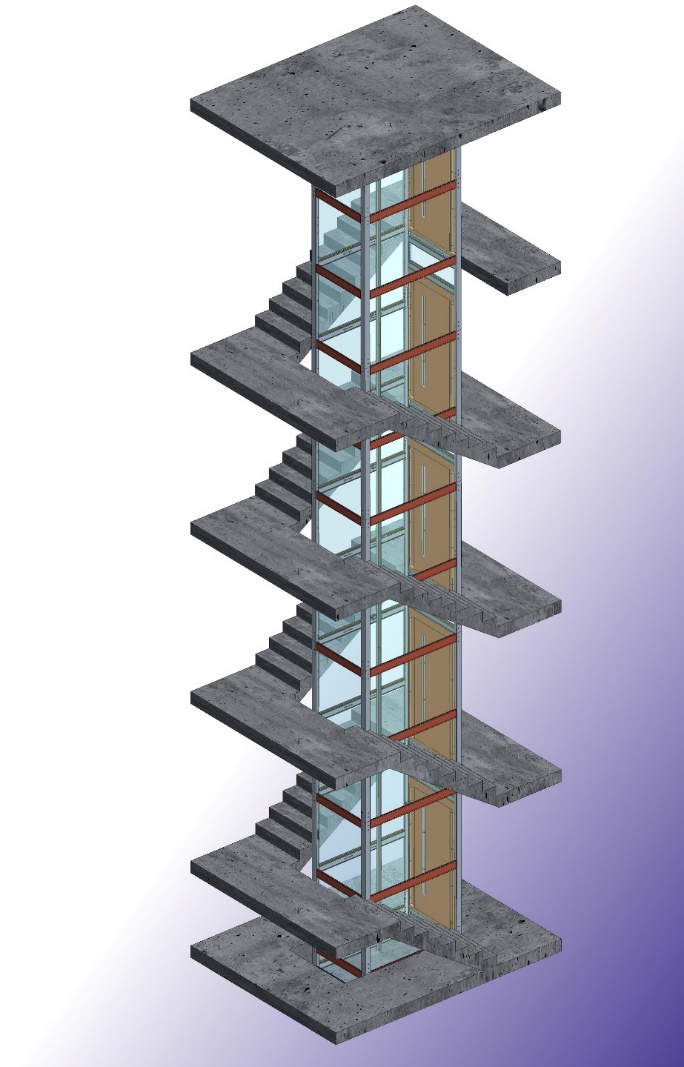

Model výťahu a použité komponenty



Bočná mini strojovňa výťahu LC DoubleZero


• Bočnú mini strojovňu je možné umiestniť v najnižšej alebo najvyššej stanici
• Súčasťou mini strojovni je výťahový rozvádzač VR
• Súčasťou nie je Hlavný vypínač RV
• Hlavný vypínač RV je nutné namontovať bližšie k mini strojovni
• Výhodou je nízka hlučnosť, vďaka umiestneniu stroja mimo šachtu







  •  Vzorkovník povrchov pre kabínu LC Classic

  • Vzorkovník povrchov pre kabíny LC Elegant a Exclusive

 Kabina výtahu

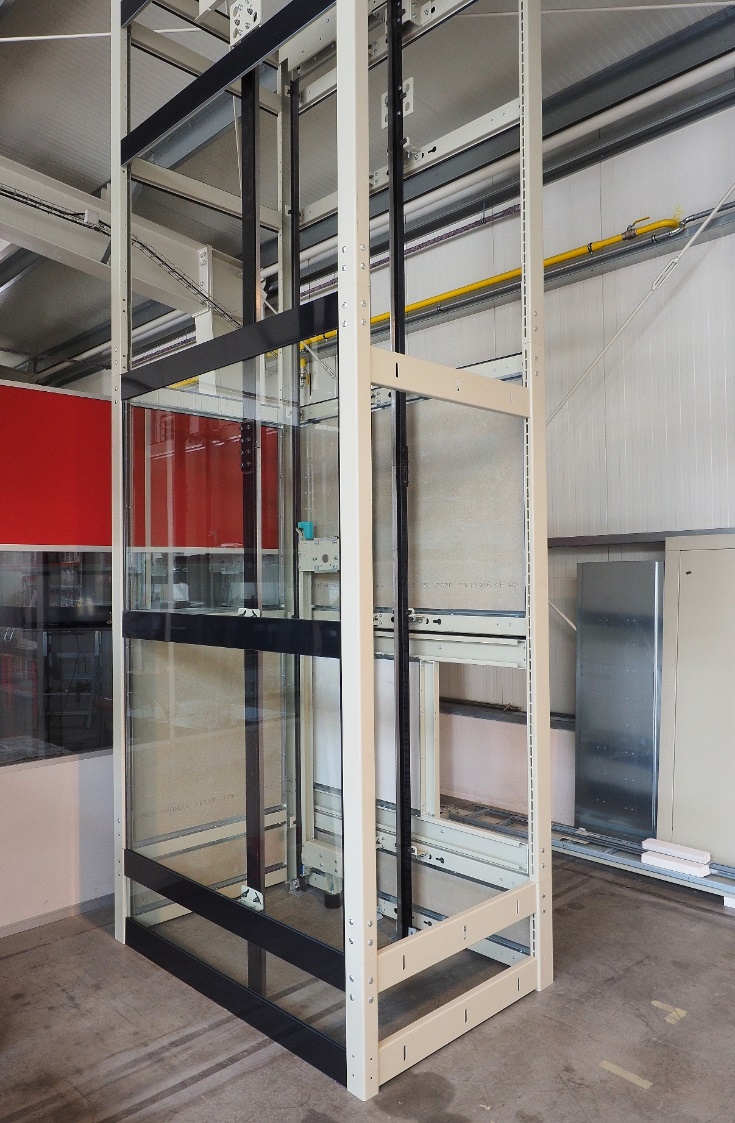

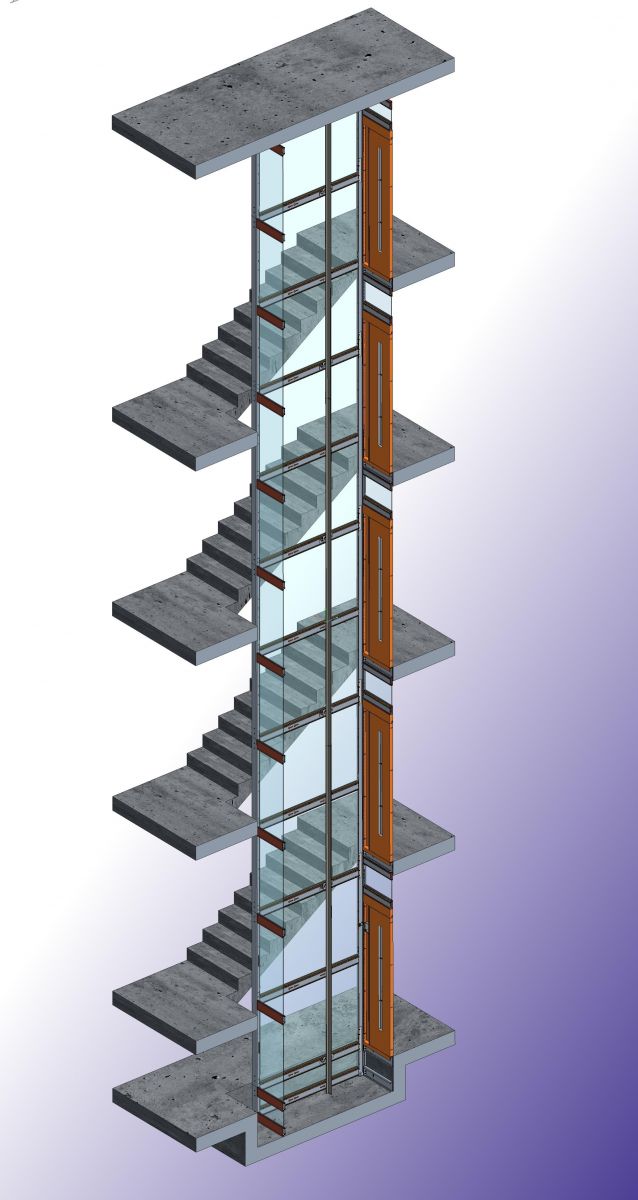

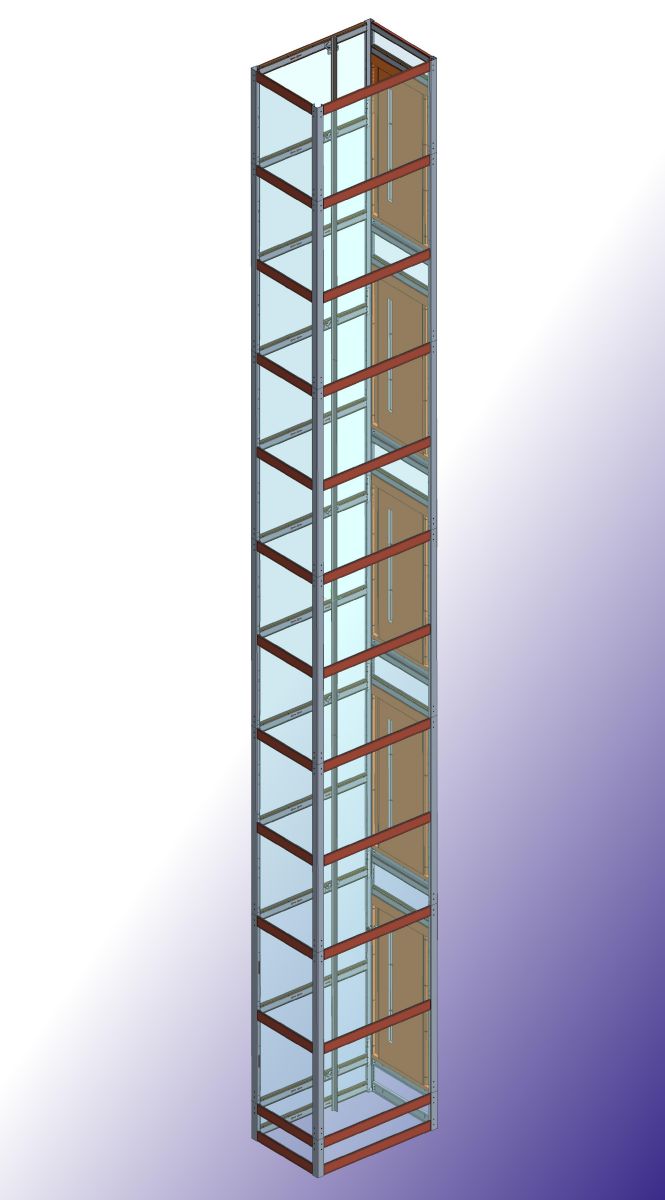

Konštrukcie LC Beta


Ucelená dodávka výťahu aj s oceľovou konštrukciou

Certifikovaná (certifikát č. 2498-CPR-436), úplne montovaná / skrutkovaná oceľová konštrukcia z tenkostenných profilov

  • Montáž vr. výplní cca 4 h na 1 poschodie
  • Revolučné riešenie krytia vodorovných profilov šachty z materiálu PLALAM
  • Montáž výplní z vnútra i z vonka šachty
  • Prioritne určené pre sklenenú výplň, variantne pre sadrovo vláknité dosky fermacell
  • 100% kompatibilita s výťahmi LC
  • Materiál konštrukcie: EXC2 / Oceľ S235JR, S355JR, otvorené ohýbané profily



Hlavné výhody montovanej konštrukcie LC Beta:

  • Nadčasový design konštrukcie
  • Certifikovaná výroba podľa ČSN EN 1090-1+A1, ČSN EN 1090-2
  • Jednoduchá a rýchla montáž bez zvárania na mieste inštalácie
  • Žiadne brúsenie a hluk pri montáži
  • Dodávané ako stavebnica s veľkou presnosťou jednotlivých dielov

Dve varianty výplne konštrukcie:


Vrstvené bezpečnostné sklo

  • laminované bezpečnostné sklo 4+4+0,76mm
  • zasklievaci systém LC s antivibračným tesnením
  • montáž výplní z vnútra i z vonka
  • vyhotovenie skla – čiré, farbené, mliečne matné



 Sadrovo vláknitá doska fermacell

  • zatriedenie podľa ČSN EN 13 501-1 A2 – s1 d0
  • Európske technické schválenie ETA -03/0050
  • Skúška mechanickej pevnosti podľa ČSN EN 81-20:2015 (Inšpekčný certifikát I-63-0126/16/ZZ/T)












Farebné vyhotovenie krytia vodorovných profilov šachty viď. vzory nižšie


Farebné vyhotovenie krytia zvislých profilov šachty viď. vzory nižšie

LC colours

Príplatkové farby LC; základná farba je RAL 7032 (bez príplatku)
