LC DoubleSpace

Lanový výťah so strojovňou



Špecifikácia výťahu
  • Kabína výťahu je zavesená na lanách
  • Pohyb zaisťuje výťahový stroj  cez trakčnú kladku
  • Protiváha vyrovnáva váhu kabíny a nákladu
  • Stroj je umiestnený v samostatnej strojovni
 Využitie
  • Bytové domy
  • Nemocnice
  • Administratívne budovy
  • Budovy s vyšším počtom poschodí
  • Modernizácie
Parametre
  • Nosnosti od 320 do 2000 kg
  • Rýchlosť 1,0 m/s až 1,6 m/s
  • Počet staníc od 2 do 16
  • Maximálny zdvih 35 m
  • Dvere šírky 700mm až 1300mm
  • Prevodový alebo bezprevodový stroj
  • Kabína od 800x1200mm do 1400x2400mm
  • Šachta od 1040x1420mm do 2300x2800mm

Výhody
  • Vyššia rýchlosť
  • Vyšší počet poschodí (až 16)
  • Tichý chod, vďaka samostatnej strojovni
  • Dlhá životnosť, vďaka pozinkovaným dielom
  • Oceľová laná vydržia až 2x dlhšie ako pásy
  • Výťahy sú monitorované (LC monitoring 365) - výrazne rýchlejšie riešenie problémov

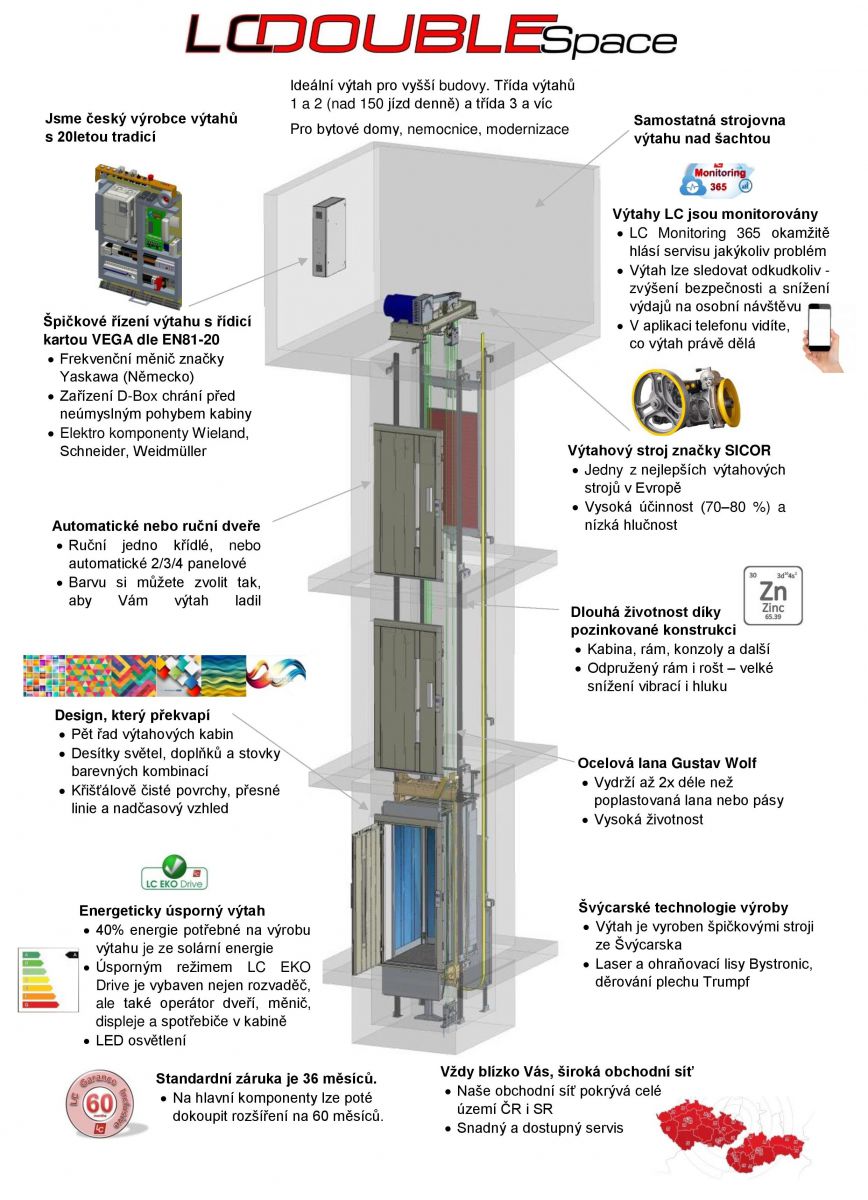

 Model výťahu

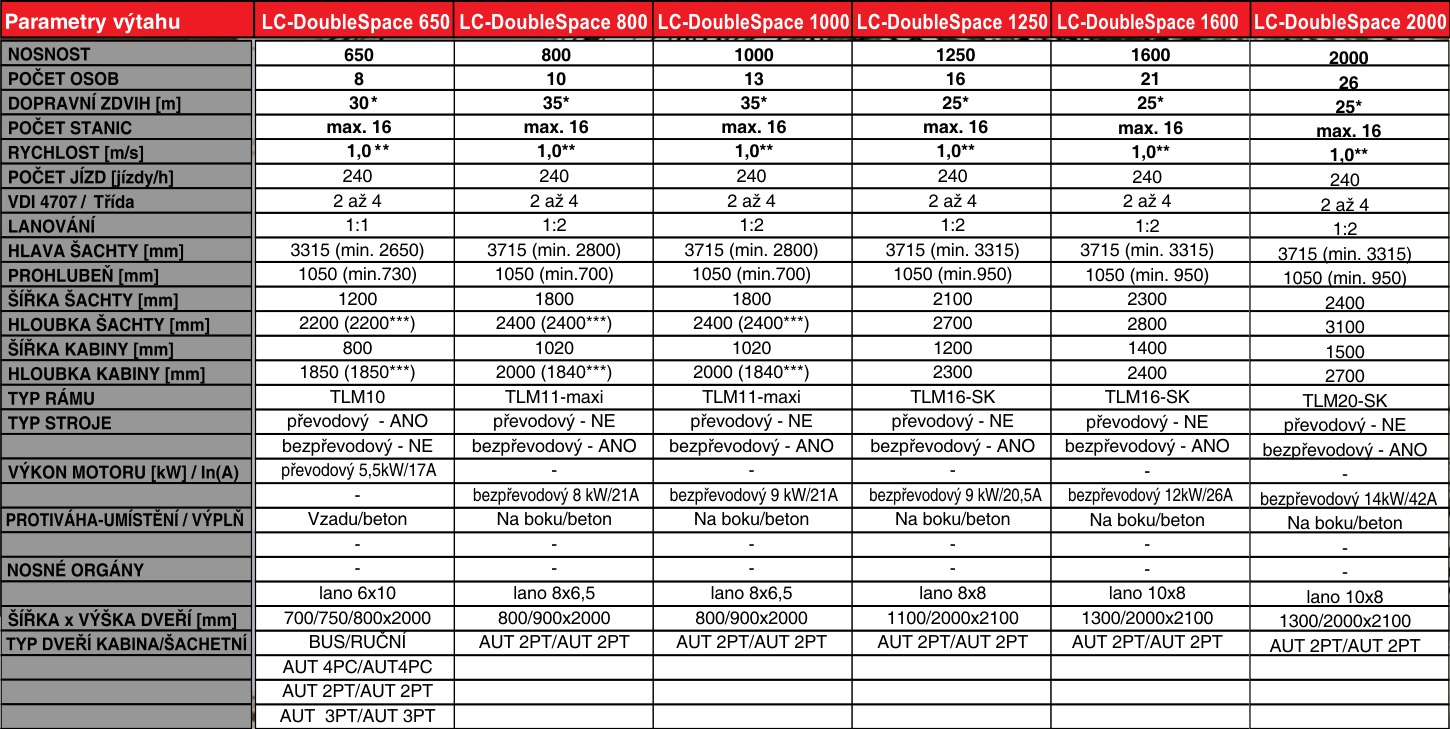

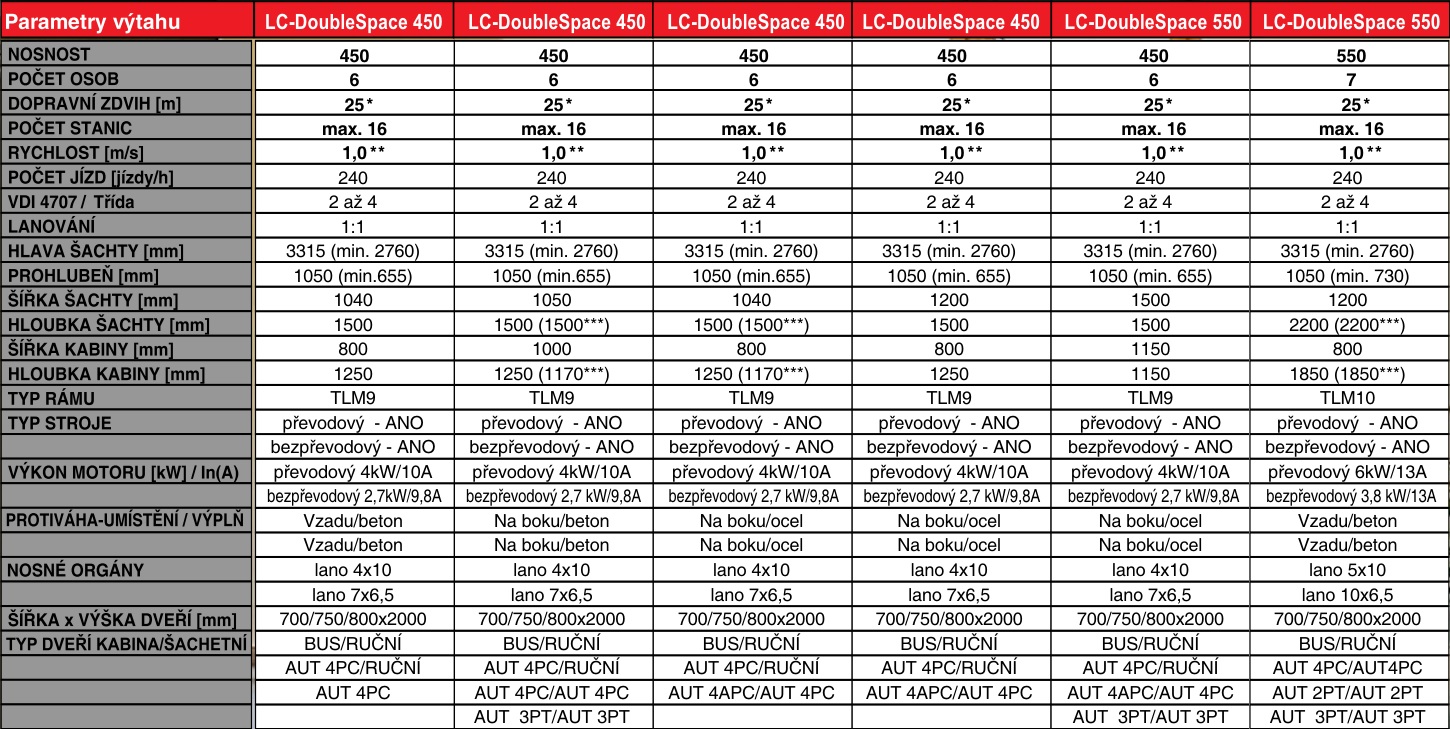

Tabuľka parametrov LC DoubleSpace



Pro Projektanty

Stáhněte si rychle a jednoduše naše podklady pro Váš projekt. Veškeré naše výkresy a řešení jsou v souladu s nejnovějšími normami pro výtahy!
Nemusíte to kreslit pokaždé znovu!

Výkresy a řezy šachtou v PDF a DWG ke stažení ZDE.



Soubory ke stažení



LC DoubleSpace 450
  • Nosnosť 450 kg
  • Rýchlosť 1 m/s
  • Počet osôb 5
  • Kabína 800x1250 mm
  • Šachta 1040x1500 mm
> viacej informácií
LC DoubleSpace 550
  • Nosnosť 550 kg
  • Rýchlosť  1 m/s
  • Počet osôb 7
  • Kabína 800x1860 mm
  • Šachta 1200x2200 mm
> viacej informácií
LC DoubleSpace 650
  • Nosnosť 650 kg
  • Rýchlosť  1 m/s
  • Počet osôb 8
  • Kabína  1320x1250 mm
  • Šachta 1800x1800 mm
> viacej informácií
LC DoubleSpace 800 - 1000
  • Nosnosť 800 - 1000 kg
  • Rychlost 1 m/s
  • Počet osôb 10-13
  • Kabína 1000x2000 mm
  • Šachta 1800x2400 mm
> viacej informácií
LC DoubleSpace 1250
  • Nosnosť 1250 kg
  • Rýchlosť  1 m/s
  • Počet osôb 16
  • Kabína 1200x2300 mm
  • Šachta 2100x2700 mm
> viacej informácií
LC DoubleSpace 1600
  • Nosnosť 1600 kg
  • Rýchlosť  1 m/s
  • Počet osôb 21
  • Kabína 1400x2400 mm
  • Šachta 2300x2800 mm



> viacej informácií
